Slkor SL27517A: náhrada za TI UCC27517 s vylepšeným 4A symetrickým pohonem

Obvod SL27517A od společnosti Slkor snižuje náklady na kusovník (BOM) o 30 % oproti TI UCC27517 a zároveň rozšiřuje rozsah napětí na 20 V pro aplikace s kritickým napájením z baterie.

1.1 Název produktu: SLKOR Řešení ovladače MOSFET SL27517A

1.2 AplikaceElektrické nářadí, řízení motorů, měniče AC/DC, průmyslové řízení atd.

2. Benchmarking výkonu a silná kompatibilita

2.1 Možnost symetrického pohonu

Jedno SLKOR SL27517A, 4A jednokanálový budič hradla, nabízí značné výhody při nahrazování UCC27517DBVR od TI. Mezi klíčové výhody patří kompatibilita s výkonem, kontrola nákladů, flexibilita návrhu a stabilita napájení.

SL27517A poskytuje špičkový proud 4 A mezi zdroji a spotřebiči (symetrické řízení) při VDD=12V, což je identické s proudovým limitem 27517 A mezi zdroji a spotřebiči u UCC4. Efektivně napájí výkonové součástky, jako jsou MOSFETy a IGBT, takže je ideální pro spínané napájecí zdroje a DC-DC měniče.

2.2 Široký rozsah napětí

Obvod SL27517A pracuje v rozsahu napětí od 4.5 V do 20 V, čímž překonává UCC27517 (4.5 V–18 V), a to zejména díky lepší přizpůsobivosti v nízkonapěťových nebo bateriově napájených aplikacích (např. přenosná zařízení).

2.3 Nízké zpoždění a vysoká rychlost odezvy

SL27517A se vyznačuje krátkým zpožděním šíření (typicky 12 ns) a rychlými dobami náběhu/poklesu (6 ns/11 ns), což minimalizuje ztráty při spínání. To je vhodné pro vysokofrekvenční aplikace, jako jsou digitální napájecí zdroje a řízení GaN součástek.

3. Flexibilita designu a zvýšená bezpečnost

3.1 Konfigurace s duálním vstupem a spotřeba energie

SL27517A podporuje invertující (IN-) nebo neinvertující (IN+) vstupní režimy. Jeho dvoupinová konstrukce se flexibilně přizpůsobuje různým požadavkům na logické řízení, což zjednodušuje návrh obvodu.

3.2 Ochrana plovoucího vstupu

Pokud jsou vstupy neaktivní, výstup SL27517A se automaticky zablokuje na nízkou úroveň, čímž se zabrání falešnému spuštění výkonových zařízení a zvýší se spolehlivost systému.

3.3 Nízký klidový proud

Díky minimálnímu statickému proudu je ideální pro napájení z baterií nebo pro scénáře s nízkou spotřebou energie (např. solární zařízení, UPS).

4. Typické použití SLKOR SL27517A ve scénářích jízdy s vysokým výkonem

Princip aplikace:

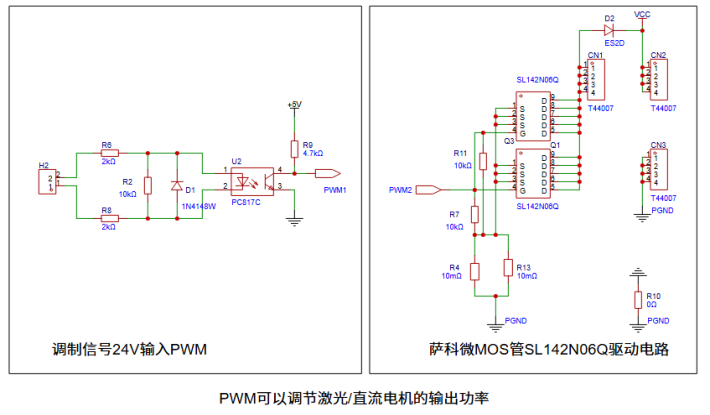

4.1 Vstupní modulační signál poskytuje PWM průběh pro řízení SLKOR Optočlen PC817 U2. Při vysoké úrovni pulzního napětí 24 V je proud optočlenu ~6 mA (nastavitelný pomocí omezovacích rezistorů R6/R8 pro řízení 5 V). U2 primárně zajišťuje izolaci signálu. Napájení optočlenu je dodáváno z SLKOR Integrovaný obvod LM2596S-5.0 pro řízení napájení DC-DC (výstup 5 V). Externí modulační signály mohou pocházet z PLC. D1 (SLKOR spínací dioda) funguje jako volnoběžná dioda a vede tak, aby chránila optočlen U2 během obrácení signálu.

U1 je SLKOR Integrovaný obvod pro řízení hradla SL27517A – jednokanálový vysokorychlostní 4A budič hradla na nízké straně. Efektivně a bezpečně řídí MOSFETy/IGBT. Vlastnosti, jako je nízké zpoždění šíření signálu, kompaktní pouzdro SOT-23 a ultranízký klidový proud, umožňují spínací frekvence MOSFETů až několik stovek kHz. Tento čip je ideální pro synchronní usměrňovací pohony v napájecích zdrojích pro servery/komunikační zařízení a průmyslových aplikacích.

4.2 Technická doporučení:

● SL27517A je v tomto obvodu napájen 12 V. Když je na pinu 5 vysoký výstup, řídí SLKOR MOSFET SL142N06Q pro aktivaci zátěže.

● MOSFET SL142N06Q poskytuje typický proud mezi odtokem a zdrojem 20 A při Vgs=10V s nízkým odporem 2.6 mΩ v zapnutém stavu (Rds(on)), což z něj činí vynikající volbu pro vysokorychlostní spínání a synchronní usměrňování.

● Vyberte hodnotu R3 na základě skutečného rozložení plošného spoje (znázorněno 100Ω). Umístěte R3 blízko hradla MOSFETu s krátkými vodiči, abyste minimalizovali parazitní indukčnost.

● D3 (spínací dioda) urychluje vypnutí MOSFETu; přidejte ji dle potřeby.

5. SLKOR DEMO deska ovladače brány SL27517A

● Dvouvrstvá konstrukce desky plošných spojů. Při paralelním řízení MOSFETů SL142N06Q zpracovávajících vysoký proud používá deska DEMO na obou stranách prodloužené měděné lití pro odvod tepla a proudovou kapacitu.

● CN2/CN1: Připojení k motoru/laserovému čerpadlu.

● CN2/CN3: Připojení k napájení (max. 12 V–60 V).

● Nízké zpoždění SL27517A umožňuje široké použití v PWM řízených MOSFET aplikacích s vysokým výkonem.

● Funkce SLKOR logo; naskenujte QR kód pro sledování SLKOR aktualizace.

6. SLKOR Kusovník desky SL27517A
