Slkor-i buruz:

Beijing Tsinghua Unibertsitatetik graduatutako talde elitista batekin, Shenzhen SlkorMicro Semicon Co., Ltd. hirugarren belaunaldiko SiC erdieroaleen potentzia gailuetan espezializatuta dago. Slkor erdieroaleen gailuen I+G, ekoizpen eta salmenta zerbitzuaz arduratzen den goi-mailako teknologiako enpresa nazionala da, eta produktu fidagarriak eta laguntza-zerbitzu teknikoak eskaintzen dizkie bezeroei.

Produktu elektronikoen irtenbideen enpresei, aplikazio elektronikoen ingeniariei eta elektronika zaleei Slkor produktuez etekinik handiena ateratzen laguntzeko, Slkorreko ingeniariek bezeroen aplikazioetako kasu tipikoak hautatu dituzte guztiekin partekatzeko.

1.1. Ttxoko: Slkor SL4056 CC/CV Li-ioi kargagailu lineala

1.2. Applications: Telefono mugikorrak, eskuko ordenagailuak, kamera digitalak, GPSa, kostu baxuko eta tamaina txikiko kargagailuak.

1.3. Description:

Slkor 4056 litio-ioizko baterien kargagailu lineal merkea da. Li-ioizko baterientzako beharrezkoa den CC/CV karga-profila du. Karga-korrontea eta karga-denbora kanpotik ezartzen dira erresistentzia eta kondentsadore bakarrarekin, hurrenez hurren, eta gehienezko karga-korrontea 1A-ra irits daiteke. SL4056-k bi irteera-pin ditu egoera adierazteko, hots, karga-egoeraren adierazle-pina (CHRG) eta bateria guztiz kargatuta dagoela adierazle-pina (STDBY). Txip barruko potentzia MOSFET zirkuituak automatikoki murrizten du karga-korrontea txiparen lotura-tenperatura 135 ℃-tik gorakoa denean. Ezaugarri honek erabiltzaileei txiparen erabilera maximizatzen uzten die kargatzeko, gehiegi berotzeaz eta txipa edo kanpoko osagaiak kaltetzeaz kezkatu gabe. Slkor™ SL4056 ESOP8 pakete batean dago eskuragarri.

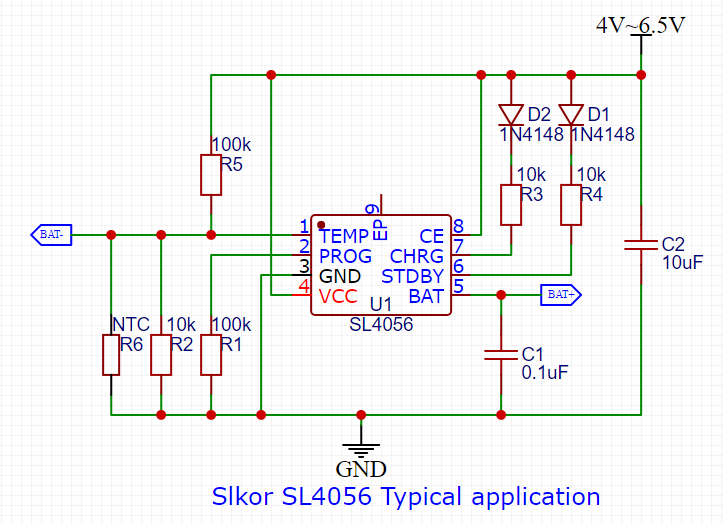

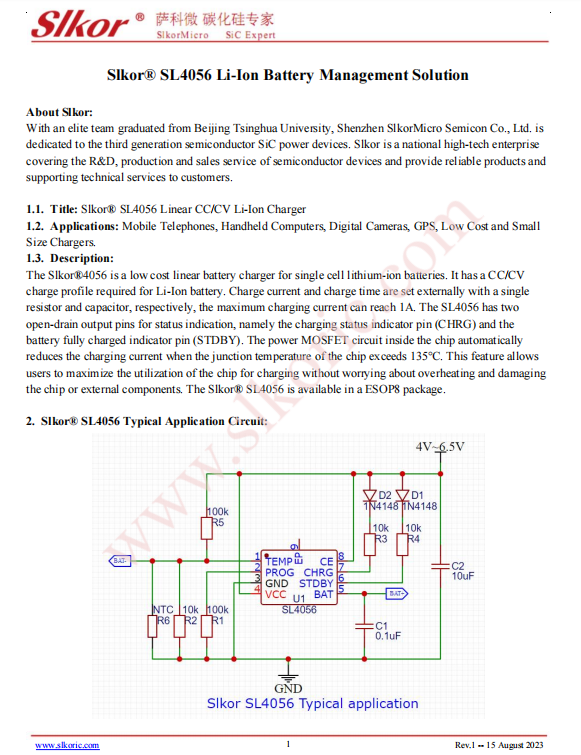

2. Slkor SL4056 Tipikoena aplikazio Zirkuitua:

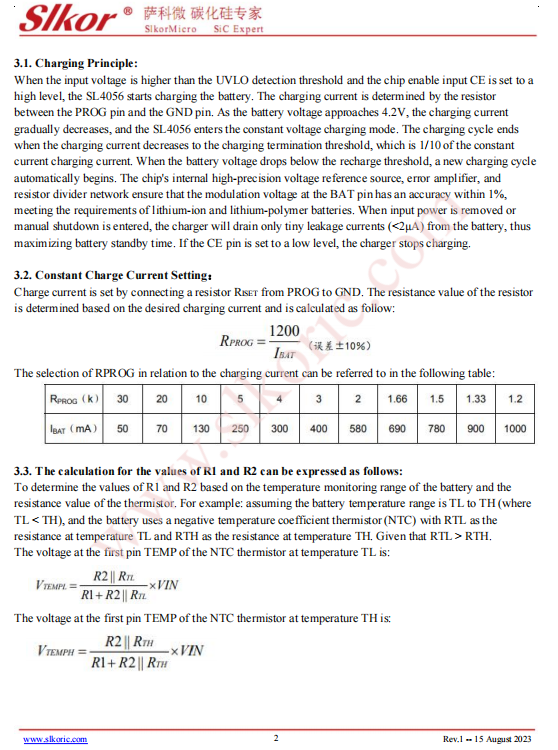

3.1. Kargatzeko printzipioa:

Sarrerako tentsioa UVLO detekzio-atalasea baino handiagoa denean eta txiparen gaitze-sarrera CE maila altuan ezarrita dagoenean, SL4056ak bateria kargatzen hasten da. Karga-korrontea PROG pinaren eta GND pinaren arteko erresistentziak zehazten du. Bateriaren tentsioa 4.2V-ra hurbiltzen den heinean, karga-korrontea pixkanaka gutxitzen da, eta SL4056ak tentsio konstanteko kargatze-moduan sartzen da. Karga-zikloa amaitzen da karga-korrontea karga-amaierako atalasera jaisten denean, hau da, korronte konstanteko karga-korrontearen 1/10. Bateriaren tentsioa kargatze-atalasearen azpitik jaisten denean, karga-ziklo berri bat hasten da automatikoki. Txiparen barneko zehaztasun handiko tentsio-erreferentzia iturriak, errore-anplifikadoreak eta erresistentzia-banatzaileen sareak ziurtatzen dute BAT pineko modulazio-tentsioak % 1eko zehaztasuna duela, litio-ioizko eta litio-polimerozko baterien eskakizunak betez. Sarrerako energia kentzen denean edo eskuzko itzaltzea sartzen denean, kargagailuak ihes-korronte txikiak (<2μA) baino ez ditu xurgatuko bateriatik, eta horrela bateriaren itxarote-denbora maximizatuko da. CE pinaren maila baxuan ezarrita badago, kargagailuak kargatzeari uzten dio.

3.2. Karga-korronte konstantearen ezarpena:

Karga-korrontea R erresistentzia konektatuz ezartzen da_ISET PROG-tik GND-ra. Erresistentziaren erresistentzia-balioa nahi den karga-korrontearen arabera zehazten da eta honela kalkulatzen da:

Karga-korrontearen arabera RPROG-en hautaketa taula honetan ikus daiteke:

3.3. R1 eta R2 balioen kalkulua honela adieraz daiteke:

R1 eta R2 balioak zehaztea bateriaren tenperatura-monitorizazio-tartean eta termistorearen erresistentzia-balioan oinarrituta. Adibidez: suposatuz bateriaren tenperatura-tartea TL eta TH artekoa dela (non TL < TH den), eta bateriak tenperatura-koefiziente negatiboa duen termistore (NTC) bat erabiltzen duela, RTL TL tenperaturan erresistentzia izanik eta RTH TH tenperaturan erresistentzia izanik. RTL > RTH dela kontuan hartuta.

NTC termistorearen lehenengo pineko TEMP tentsioa TL tenperaturan hau da:

NTC termistorearen lehenengo pineko TEMP tentsioa TH tenperaturan hau da:

Eta gero, -rekin

Hori dela eta,

Era berean, bateriaren barneko termistorea tenperatura-koefiziente positiboa duen (PTC) termistorea bada, orduan R1 > R2. Honela kalkula dezakegu:

Ezarri beharreko tenperatura-tartea Vcc elikatze-tentsioarekiko independentea da eta R1, R2, RTH eta RTL-ren araberakoa da soilik.

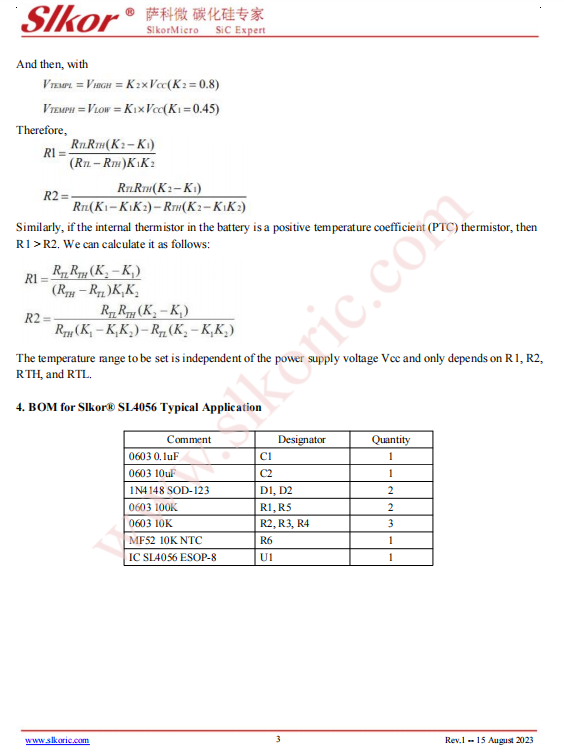

4. BOM-rako Slkor SL4056 Tipikoena aplikazio

Slkorren, gogor ari gara lanean zerbitzu profesional eta integralak eskaintzeko. Produktu lerro osoa dugu, aplikazio industrialetatik hasi eta SiC diodoetaraino, SiC MOSFET, IGBT, 5. belaunaldiko berreskurapen ultra-azkarreko potentzia-diodoetaraino, etab. Produktu hauek ezinbestekoak dira ibilgailu elektrikoetan, goi-mailako ekipamenduetan, komunikazio-ekipoetan, potentzia-erreminta elektrikoetan, eguzki-energia fotovoltaiko sistemetan eta ekipamendu medikoetan, etab. Kontsumo-produktuei dagokienez, tentsio handiko eta baxuko MOS, SCR, zuzentzaile-zubiak, Schottky diodoak, ESD babes-diodoak, TVS diodoak, helburu orokorreko diodoak eta transistoreak, potentzia-kudeaketako ICak, Hall sentsoreak, abiadura handiko akopladore optikoak, kristal-osziladoreak, etab. eskaintzen ditugu. Gailu hauek oso erabiliak dira telefono adimendunetan, ordenagailu eramangarrietan, robot adimendunetan, etxetresna elektriko adimendunetan, Gauzen Interneten eta IoV-en, LED argiztapenean, 3C produktu digitaletan eta beste arlo batzuetan. Mesedez, mantendu gurekin harreman estua, gero eta produktu digital eta analogiko gehiago merkaturatuko ditugu zure eskaerei erantzuteko.
