در طراحی محصولات الکترونیکی، یک دیود کوچک منفرد اغلب می‌تواند به طور قابل توجهی بر مصرف کلی برق، اتلاف گرما و کیفیت سیگنال دستگاه تأثیر بگذارد. دیود سوئیچینگ 1N4148W که توسط Slkor Semiconductor عرضه شده است، به طور خاص برای رفع این چالش‌های عملی طراحی شده است. این محصول دارای بسته‌بندی SOD-123 است و ویژگی‌هایی مانند پاسخ سوئیچینگ سریع، افت ولتاژ رو به جلو (VF) کم و جریان نشتی معکوس (IRM) کم را ارائه می‌دهد که امکان کنترل مؤثر مصرف برق را در عین تضمین یکپارچگی سیگنال فراهم می‌کند.

1N4148W: مشخصات عملکرد، ویژگی‌های محصول و زمینه‌های کاربرد

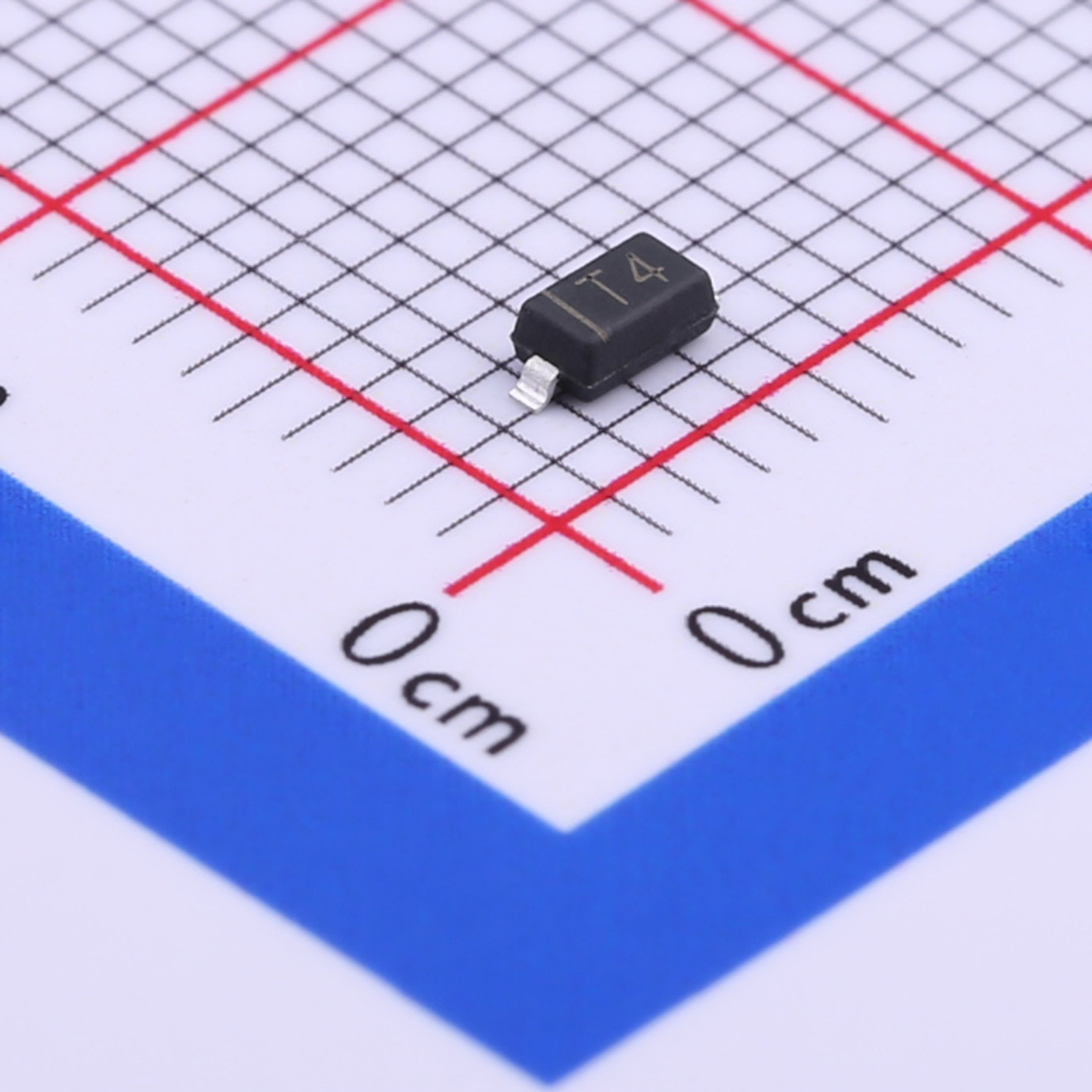

Slkor 1N4148W یک دیود سوئیچینگ سیگنال کوچک همه منظوره است که دارای زمان بازیابی معکوس تنها 4 نانوثانیه، افت ولتاژ مستقیم تا 1.0 ولت و جریان نشتی معکوس 25 نانوآمپر می‌باشد. بسته نصب سطحی SOD-123 ابعاد برد کم و طراحی سبکی را ارائه می‌دهد که آن را برای خطوط مونتاژ خودکار ایده‌آل می‌کند و قابلیت اطمینان بالای لحیم‌کاری را تضمین می‌کند. این دیود با محدوده دمای اتصال عملیاتی از -65 درجه سانتیگراد تا +150 درجه سانتیگراد، الزامات کاربردی متنوع منابع تغذیه سوئیچینگ، سیستم‌های کنترل صنعتی و لوازم الکترونیکی مصرفی را برآورده می‌کند.

1. پارامترهای اصلی

ولتاژ اوج تکرار معکوس (VRRM): 75 ولت؛

جریان متوسط ​​رو به جلو (IO): ۱۵۰ میلی‌آمپر؛

افت ولتاژ رو به جلو (VF): 1.0 ولت؛

جریان نشتی معکوس (IRM): 25 نانوآمپر؛

زمان بازیابی معکوس (Trr): 4 نانوثانیه؛

توان تلف‌شده (Pd): ۴۱۰ میلی‌وات؛

محدوده دمای کارکرد: -65 تا +150 درجه سانتیگراد.

2. ویژگی های محصول

رسانایی بالا با تلفات رسانایی کم؛

سرعت سوئیچینگ بالا - زمان بازیابی معکوس فقط 4 نانوثانیه؛

بسته نصب سطحی، ایده‌آل برای قرارگیری خودکار؛

مناسب برای کاربردهای سوئیچینگ عمومی؛

این ماده پلاستیکی دارای رتبه‌بندی بازدارندگی شعله 94V-O مورد تایید UL است.

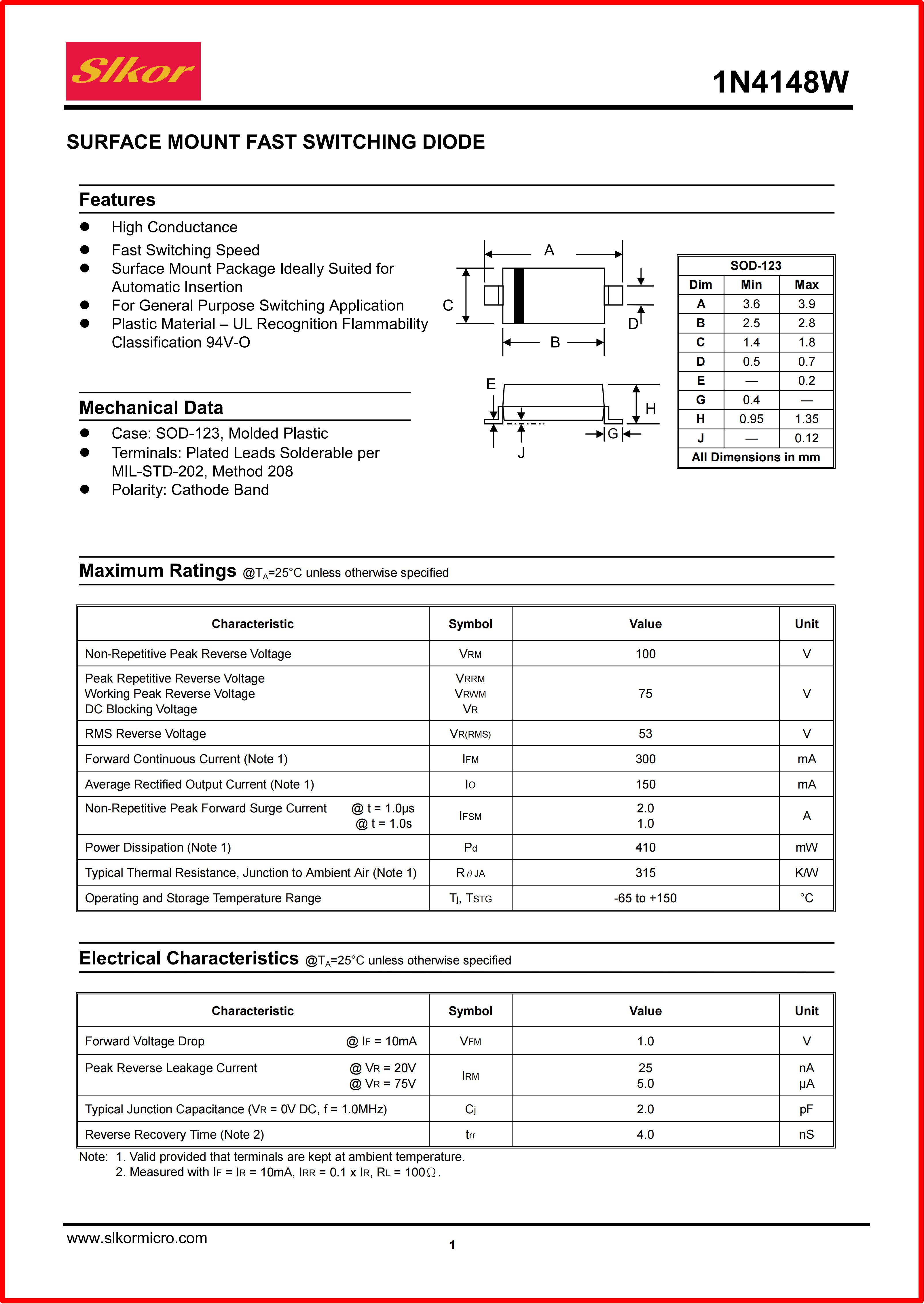

 برگه مشخصات محصول Slkor 1N4148W

3. حوزه های کاربردی اولیه

لوازم الکترونیکی مصرفی: قفل‌های هوشمند درب، ساعت‌های پوشیدنی، هدفون‌های بلوتوث، مانیتورهای قابل حمل اشباع اکسیژن خون و غیره؛

کنترل صنعتی: ایزولاسیون سیگنال سنسور، راه اندازی اپتوکوپلر، حفاظت گیت، تداوم جریان رله و غیره؛

کامپیوترها و لوازم جانبی: بخش کنترل سیگنال برای مادربردها، کارت‌های گرافیک، صفحه‌کلید، روترها و آداپتورهای برق.

درباره اسلکور

شرکت شنژن اسلکور میکروالکترونیکز (Shenzhen Slkor Microelectronics Co., Ltd.) در سال ۲۰۱۵ توسط آقای سونگ شی‌کیانگ در هواکیانگ‌بی، شنژن تأسیس شد. این شرکت که در ابتدا بر تحقیق، توسعه و تولید دستگاه‌های قدرت مانند MOSFETها و IGBTهای کاربید سیلیکونی تمرکز داشت، اکنون سبد محصولات خود را گسترش داده و شامل دیودهای محافظ استاتیک TVS (ترانزیستور-ترانزیستور-شاتکی)، دیودها و ترانزیستورهای شاتکی و همچنین تحقیق و توسعه و تولید تراشه‌های آنالوگ - از جمله راه‌حل‌های مدیریت توان، حسگرهای هال و تقویت‌کننده‌های عملیاتی - می‌شود. تیم فنی اصلی این شرکت متشکل از متخصصانی از دانشگاه یونسی و دانشگاه تسینگهوا در کره جنوبی است. اسلکور گواهینامه‌هایی از جمله ISO9001، ISO14001، انطباق با طرح پیشنهادی کالیفرنیا ۶۵، RoHS و REACH را دریافت کرده است. این شرکت یک سیستم مدیریت کیفیت قوی را حفظ کرده و تحویل پایدار و قابل اعتماد را تضمین می‌کند. برند "اسلکور" با هدایت فلسفه "اسلکور: هدایت آینده با میکروالکترونیک"، محصولات و خدمات فنی پشتیبانی را به ده‌ها هزار مشتری در سراسر جهان ارائه داده است. چشم‌انداز این شرکت تبدیل شدن به یک شرکت نیمه‌هادی با نفوذ و رقابت‌پذیری بین‌المللی است!
