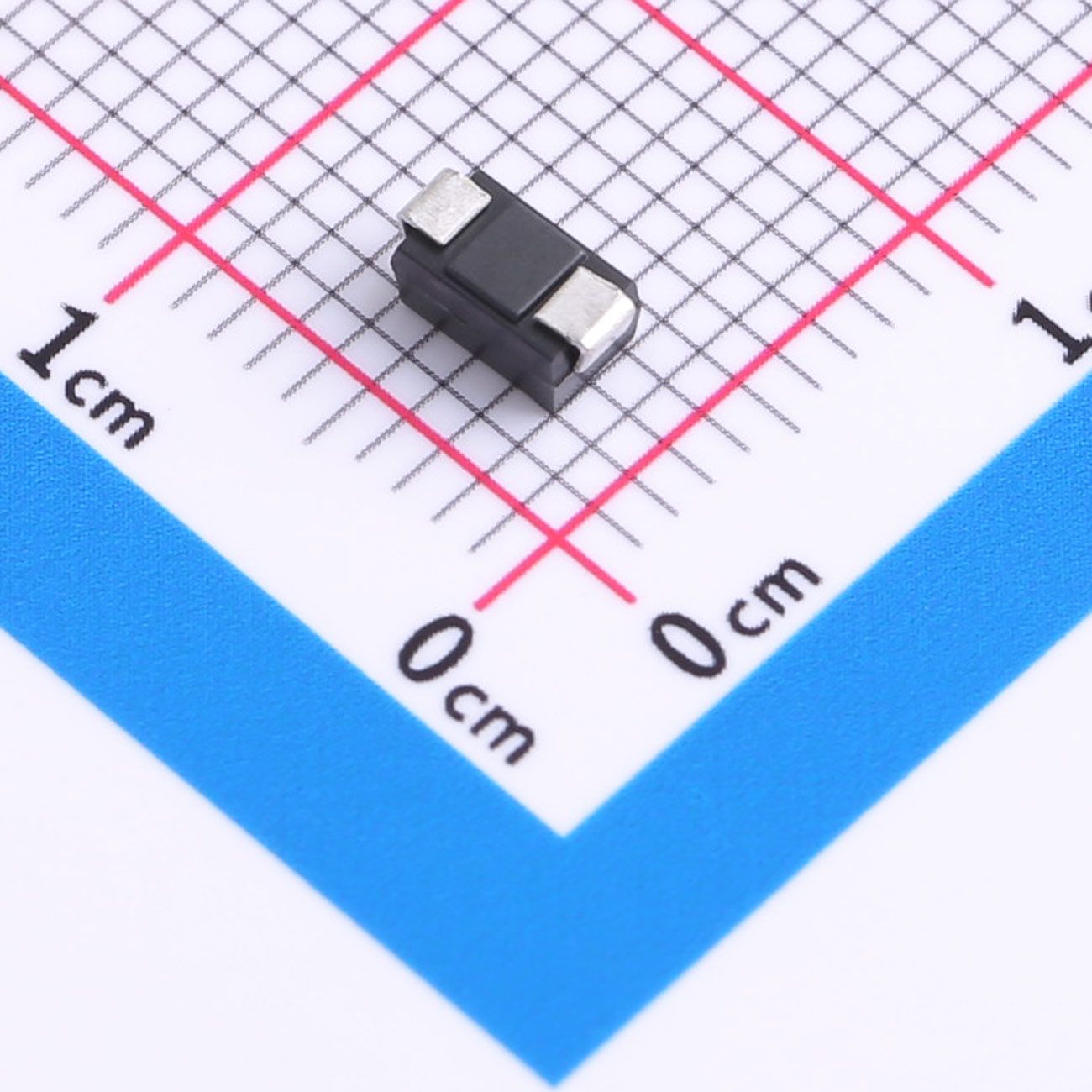

دیود SMAJ22A TVS
SMAJ22A یک سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی است که از بسته استاندارد SMA (DO-214AC) استفاده میکند. این دستگاه با فناوری قالب پسیو شده شیشهای ساخته شده است. این دستگاه که برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ناگهانی ولتاژ گذرا و جریانهای ناگهانی طراحی شده است، دارای توان پالس اوج 400 وات تحت شکل موج 10/1000μs است و محافظت قابل اعتمادی در برابر اضافه ولتاژ برای تجهیزات الکترونیکی مختلف ارائه میدهد.
توضیحات:
SMAJ22A یک سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی است که از بسته استاندارد SMA (DO-214AC) استفاده میکند. این دستگاه با فناوری قالب پسیو شده شیشهای ساخته شده است. این دستگاه که برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ناگهانی ولتاژ گذرا و جریانهای ناگهانی طراحی شده است، دارای توان پالس اوج 400 وات تحت شکل موج 10/1000μs است و محافظت قابل اعتمادی در برابر اضافه ولتاژ برای تجهیزات الکترونیکی مختلف ارائه میدهد.
امکانات
- توان پالس اوج: ۴۰۰ وات در شکل موج موج ۱۰/۱۰۰۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی کلیدی (@ 25℃): VRWM=22V، VBR=24.4V~28.0V @ 1mA، IR≤5μA، VC=35.5V، IPP=10.3A
- تراشه غیرفعال شده با شیشه، عملکرد پایدار و بلندمدت را تضمین میکند
- قابلیت گیرهبندی عالی و زمان پاسخدهی فوقالعاده سریع
- قاب اپوکسی قالبگیری شده با درجه مقاومت در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده، مطابق با استاندارد MIL-STD-750 Method 2026
- محدوده دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
مزایای ما
- عملکرد عالی گیره، به سرعت انرژی موج را جذب میکند و به طور موثر از قطعات الکترونیکی حساس محافظت میکند.
- پاسخ فوق سریع، گذراهای ولتاژ لحظهای را به سرعت سرکوب میکند
- بستهبندی جمع و جور استاندارد SMA باعث صرفهجویی در فضای PCB میشود، ایدهآل برای محصولات الکترونیکی مینیاتوری
- فرآیند پیشرفته پسیو کردن شیشه، دوام و پایداری عملیاتی را در محیطهای مختلف افزایش میدهد.
- لحیمپذیری عالی، تولید انبوه خودکار SMT با راندمان بالا را پشتیبانی میکند.
- جریان نشتی معکوس پایین، مصرف برق اضافی را کاهش میدهد
- تحمل دمایی عالی، عملکرد پایدار را در شرایط کاری سخت تضمین میکند
داده های مکانیک
- نوع بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: کاتد با یک نوار رنگی برای شناسایی قطبیت مشخص شده است
- ترمینالها: روکش لحیم، کاملاً قابل لحیمکاری طبق استاندارد MIL-STD-750 2026
- ابعاد: ابعاد استاندارد SMA (برحسب اینچ و میلیمتر)
- دمای اتصال عملیاتی: -55℃ ~ +150℃
- دمای نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، دستگاههای ارتباطی، لوازم جانبی کامپیوتر، سیستمهای کنترل صنعتی و سایر محصولاتی که نیاز به حفاظت در برابر ESD و نوسانات گذرا دارند، استفاده میشود.
