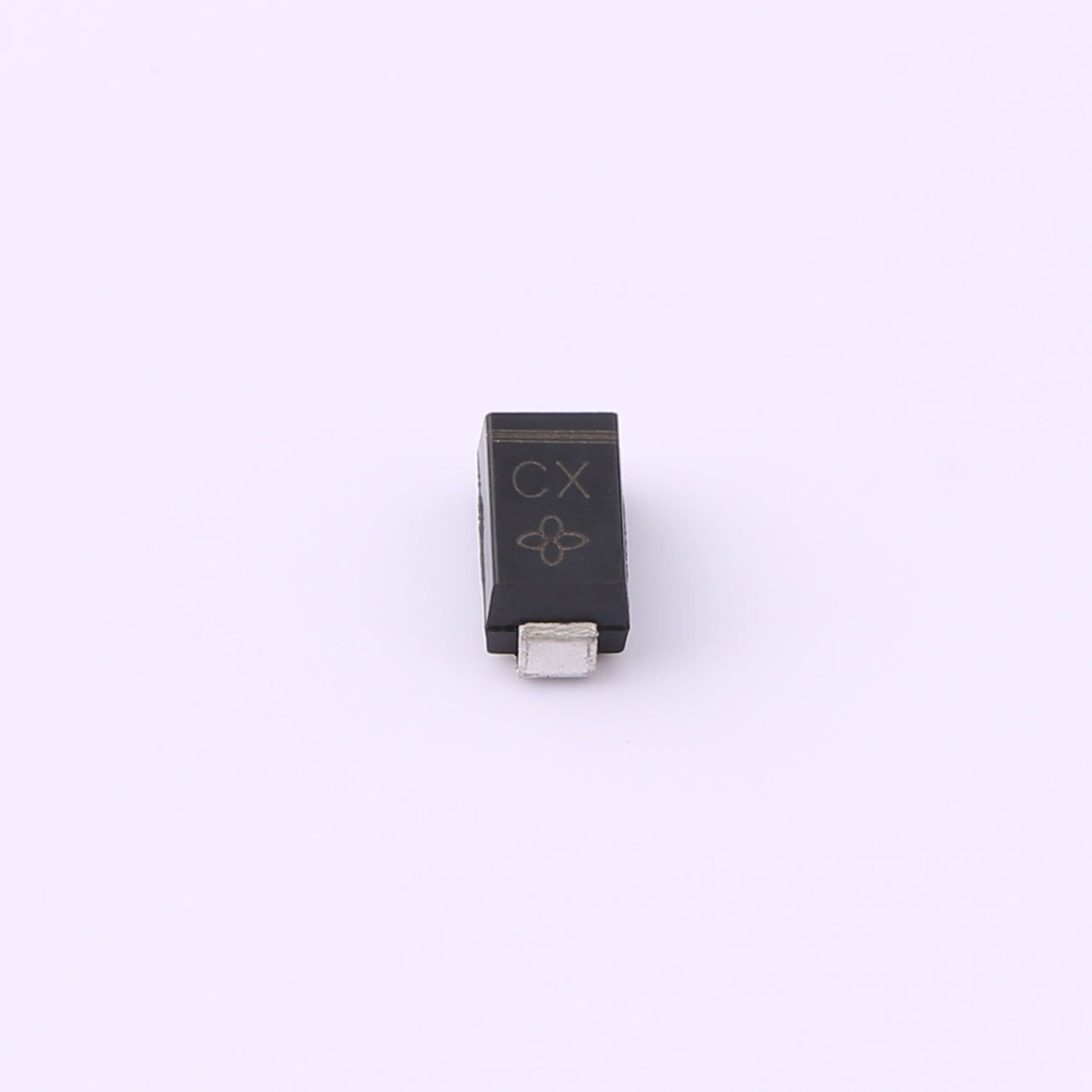

دیود SMAJ48A TVS
SMAJ48A یک سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی و پکیج استاندارد SMA (DO-214AC) است. این قطعه با بهرهگیری از فناوری قالب پسیو شده شیشهای، برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش و جهش ولتاژ گذرا طراحی شده است. این قطعه با حداکثر توان پالس ۴۰۰ وات تحت شکل موج ۱۰/۱۰۰۰ میکروثانیه، محافظت قابل اعتمادی در برابر اضافه ولتاژ تک جهته برای تجهیزات الکترونیکی مختلف ارائه میدهد.
توضیحات:
SMAJ48A یک سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی و پکیج استاندارد SMA (DO-214AC) است. این قطعه با بهرهگیری از فناوری قالب پسیو شده شیشهای، برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش و جهش ولتاژ گذرا طراحی شده است. این قطعه با حداکثر توان پالس ۴۰۰ وات تحت شکل موج ۱۰/۱۰۰۰ میکروثانیه، محافظت قابل اعتمادی در برابر اضافه ولتاژ تک جهته برای تجهیزات الکترونیکی مختلف ارائه میدهد.
امکانات
- توان پالس اوج ۴۰۰ وات برای شکل موج موج ۱۰/۱۰۰۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی کلیدی در دمای ۲۵ درجه سانتیگراد: VRWM=48.0V، VBR=53.0V~58.9V در جریان ۱ میلیآمپر، IR≤5μA، VC=77.4V، IPP=5.2A
- تراشه غیرفعال شده شیشهای، عملکرد پایدار و عمر طولانی را تضمین میکند.
- قابلیت گیرهبندی عالی و زمان پاسخدهی فوقالعاده سریع
- محفظه اپوکسی قالبگیری شده با درجه مقاوم در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده مطابق با استاندارد MIL-STD-750 Method 2026
- محدوده دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
مزایای ما
- عملکرد فوقالعاده در مهار جریان، به سرعت انرژی ناشی از نوسانات برق را جذب میکند تا از قطعات الکترونیکی شکننده محافظت کند.
- پاسخ فوق سریع به طور موثر گذراهای ولتاژ لحظهای را سرکوب میکند
- بستهبندی استاندارد SMA فشرده، فضای PCB را ذخیره میکند و برای طراحی محصول مینیاتوری مناسب است.
- فرآیند غیرفعالسازی شیشه بالغ، دوام و قابلیت اطمینان عملیاتی بلندمدت را بهبود میبخشد.
- لحیمپذیری عالی، تولید خودکار و کارآمد SMT با حجم بالا را امکانپذیر میکند.
- جریان نشتی معکوس پایین، مصرف برق در حالت آماده به کار را کاهش میدهد
- عملکرد الکتریکی پایدار در محیطهای با دمای بالا و پایین، سازگار با شرایط کاری سخت
داده های مکانیک

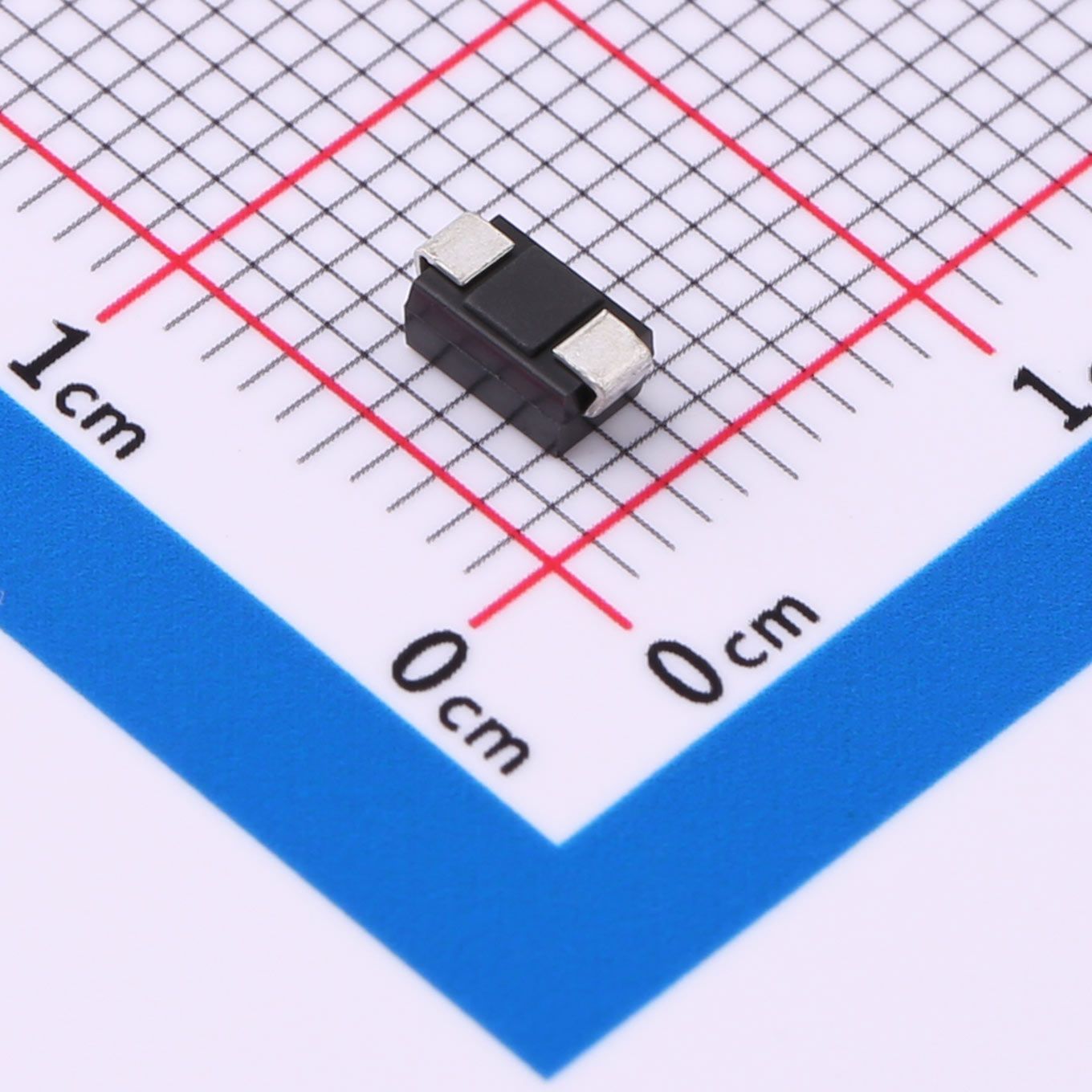

- بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: کاتد با یک نوار رنگی برای شناسایی قطبیت مشخص شده است
- ترمینالها: روکش لحیم، قابل لحیمکاری مطابق با روش MIL-STD-750 2026
- ابعاد: ابعاد استاندارد SMA (برحسب اینچ و میلیمتر)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS یک طرفه به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، دستگاههای ارتباطی، لوازم جانبی کامپیوتر، سیستمهای کنترل صنعتی و سایر زمینههایی که نیاز به حفاظت در برابر ESD و نوسانات گذرا دارند، استفاده میشود.
