ઉચ્ચ વિશ્વસનીયતા SL4348XS14 RF પાવર એમ્પ્લીફાયર SOP-14

મુખ્ય પૃષ્ઠ ઉત્પાદન શ્રેણીઓ ઓપ-એમ્પ અને સંદર્ભ આરએફ એમ્પ્લીફાયર

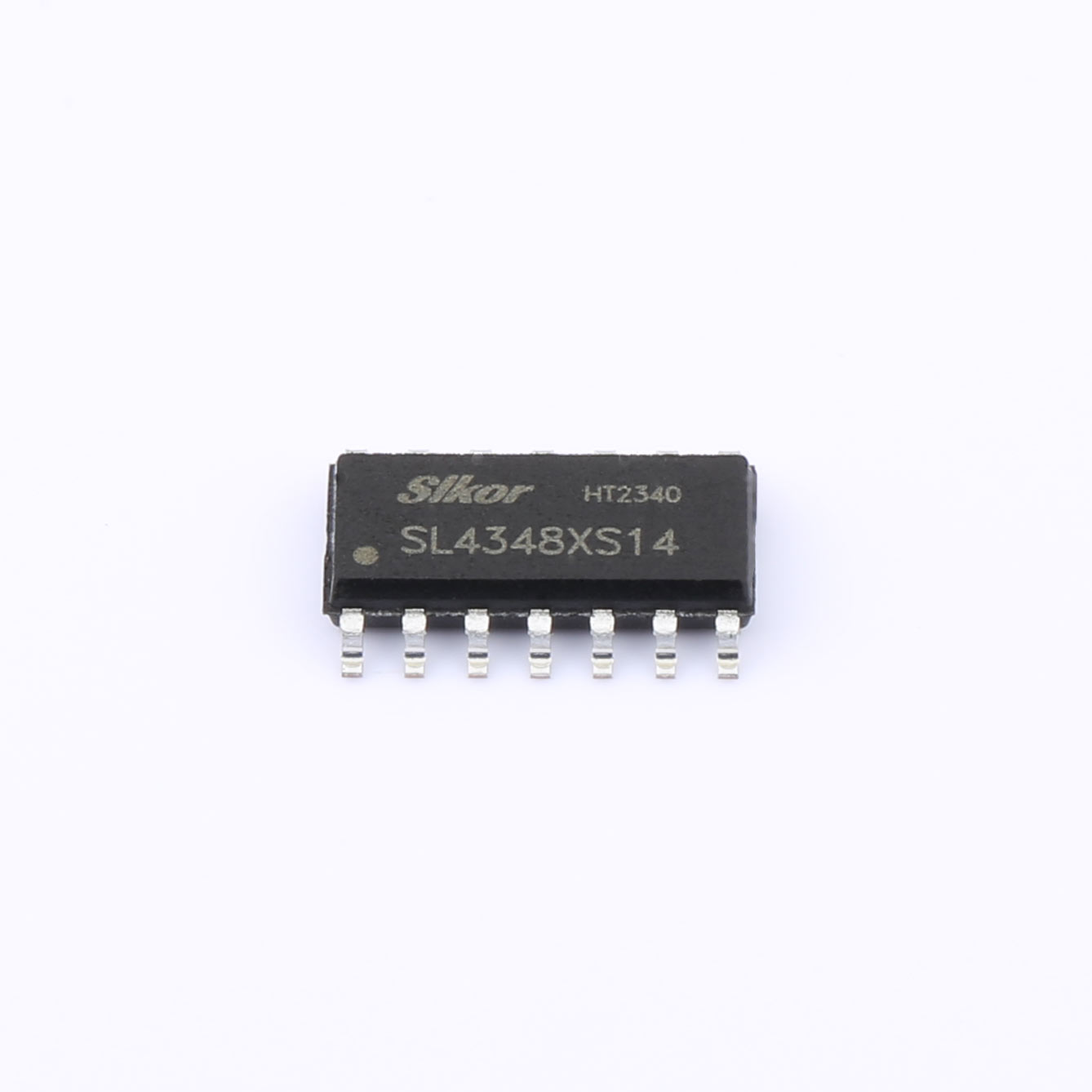

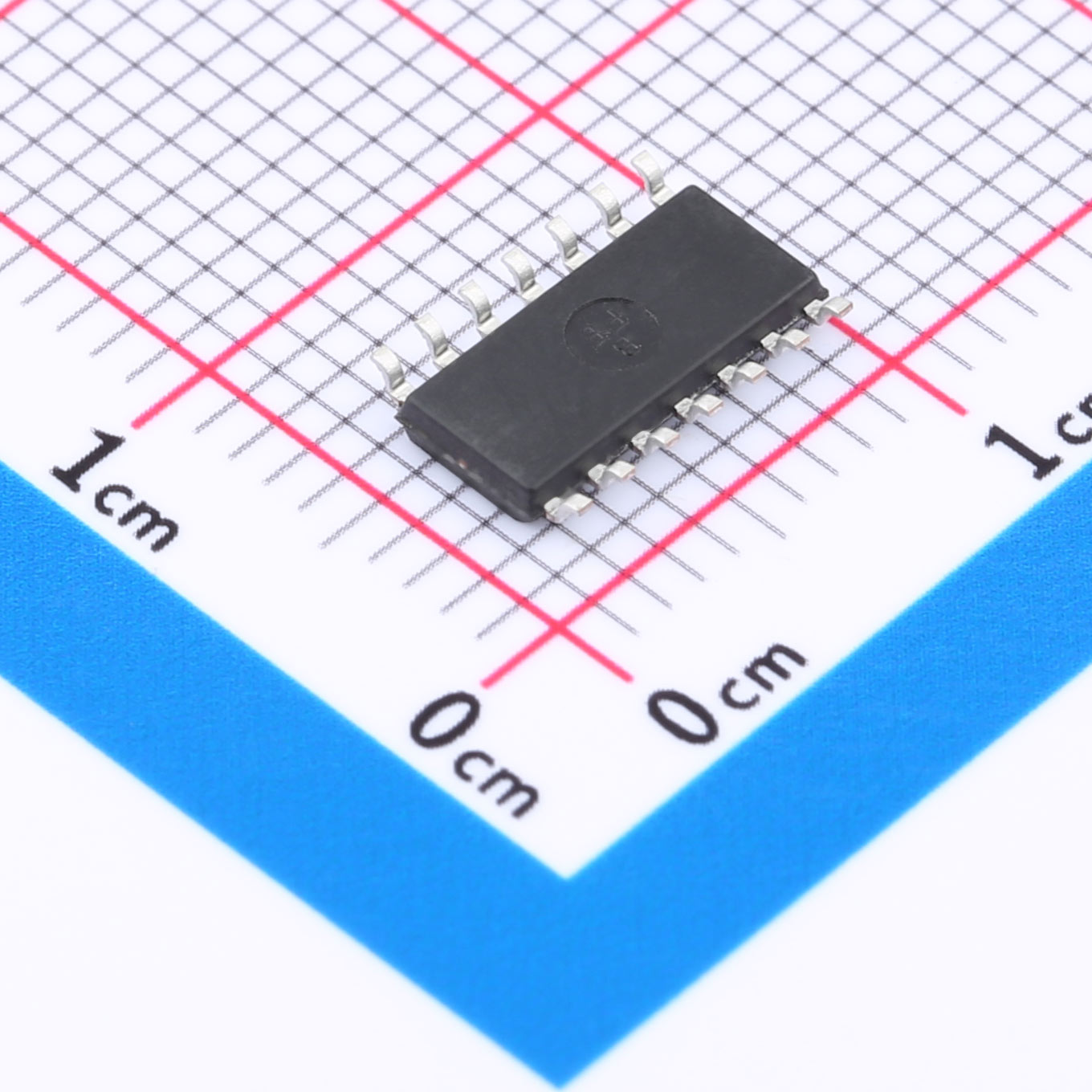

SL4348XS14 RF પાવર એમ્પ્લીફાયર SOP-14

SLx348 ઓપ-એમ્પ્સ ખાસ કરીને શ્રેષ્ઠ કામગીરી સાથે સામાન્ય હેતુવાળા એપ્લિકેશનો માટે ડિઝાઇન કરવામાં આવ્યા છે. તેમની પાસે વિશાળ ઇનપુટ કોમન-મોડ વોલ્ટેજ રેન્જ અને આઉટપુટ વોલ્ટેજ સ્વિંગ છે, અને મહત્તમ ઇનપુટ ઓફસેટ વોલ્ટેજ 3.5mV છે. આ ભાગો ભારે લોડમાં રેલ-ટુ-રેલ આઉટપુટ સ્વિંગ પ્રદાન કરે છે. SLx348 ફેમિલી +1.8V થી +5.5V ના સિંગલ અથવા ડ્યુઅલ પાવર સપ્લાય માટે નિર્દિષ્ટ છે. બધા મોડેલો ?40℃ થી +125℃ ની વિસ્તૃત ઔદ્યોગિક તાપમાન શ્રેણી પર નિર્દિષ્ટ છે. SL348 5-લીડ SC70 અને SOT-23, અને 8-લીડ SOP પેકેજોમાં ઉપલબ્ધ છે.

?SL2348 8-લીડ MSOP, DFN2*2 અને SOP પેકેજોમાં ઉપલબ્ધ છે. SL4348 14-લીડ TSSOP અને SOP પેકેજોમાં ઉપલબ્ધ છે.

ડેટાશીટ ડાઉનલોડ કરો ઓનલાઇન પરામર્શ

ઉત્પાદન વિગતો ઉત્પાદન દસ્તાવેજો ટેકનિકલ સપોર્ટ

અમારા ફાયદા

ચીની ઉત્પાદન પ્રક્રિયાઓ વર્ષોથી પુનરાવૃત્તિમાંથી પસાર થઈ છે, પરિણામે પરિપક્વ અને વિશ્વસનીય તકનીકીઓ છે. ઘણા આંતરરાષ્ટ્રીય કોર્પોરેશનો ચીનમાં ઉત્પાદન આઉટસોર્સિંગ પસંદ કરે છે. ચીનમાં ઈલેક્ટ્રોનિક ઘટકોના ઉત્પાદક તરીકે, અમારા ઉત્પાદનો 99% એપ્લિકેશન્સમાં પરીક્ષણ ચકાસણીની જરૂરિયાત વિના મુખ્ય આંતરરાષ્ટ્રીય બ્રાન્ડની પ્રોડક્ટ્સને સંપૂર્ણપણે બદલી શકે છે. અમારા ઉત્પાદનો ગુણવત્તા, વાજબી કિંમત, પૂરતી ઇન્વેન્ટરી, લવચીક પુરવઠો, ટૂંકા લીડ ટાઈમ અને વ્યાવસાયિક વેચાણ પછીની સેવામાં ઉચ્ચ સુસંગતતા ધરાવે છે.

વર્ણન

SL348 (સિંગલ), SL2348 (ડ્યુઅલ) અને SL4348 (ક્વાડ) એ નીચા વોલ્ટેજ માઇક્રો પાવર CMOS વોલ્ટેજ ફીડબેક ઓપરેશનલ એમ્પ્લીફાયર છે. 1.1MHz ની ઉત્કૃષ્ટ બેન્ડવિડ્થ સાથે, 0.8V/μs ની ઘણી દર અને 85V પર એમ્પ્લીફાયર દીઠ 5μA ની શાંત વર્તમાન સાથે, SLx348 કુટુંબને એપ્લિકેશનની વિશાળ શ્રેણીમાં ડિઝાઇન કરી શકાય છે.
SLx348 op-amps ખાસ કરીને શ્રેષ્ઠ કામગીરી સાથે સામાન્ય હેતુની એપ્લિકેશનો માટે ડિઝાઇન કરવામાં આવી છે. તેમની પાસે વિશાળ ઇનપુટ કોમન-મોડ વોલ્ટેજ રેન્જ અને આઉટપુટ વોલ્ટેજ સ્વિંગ છે અને મહત્તમ ઇનપુટ ઓફસેટ વોલ્ટેજ 3.5mV છે. આ ભાગો રેલ-ટુ પ્રદાન કરે છે-રેલ આઉટપુટ ભારે લોડમાં સ્વિંગ કરે છે. SLx348 ફેમિલી +1.8V થી +5.5V ના સિંગલ અથવા ડ્યુઅલ પાવર સપ્લાય માટે નિર્દિષ્ટ છે. બધા મોડેલો √40℃ થી +125℃ ની વિસ્તૃત ઔદ્યોગિક તાપમાન શ્રેણી પર નિર્દિષ્ટ છે. SL348 5-લીડ SC70 અને SOT-23, અને 8-લીડ SOP પેકેજોમાં ઉપલબ્ધ છે.
SL2348 8-લીડ MSOP, DFN2*2 અને SOP પેકેજોમાં ઉપલબ્ધ છે. SL4348 14-લીડ TSSOP અને SOP પેકેજોમાં ઉપલબ્ધ છે.

વિશેષતા

● સક્રિય ફિલ્ટર્સ અને ગેઇન સ્ટેજ માટે >100 dB નો ઉચ્ચ લાભ

● લો ઓફસેટ વોલ્ટેજ: 3.5 μV/℃ લો ડ્રિફ્ટ સાથે 2 mV મહત્તમ

● ગેઇન-બેન્ડવિડ્થ ઉત્પાદન: 1.1 MHz

● ઉચ્ચ સ્લીવ રેટ: 0.8 V/μs

● ઓછી શક્તિ: એમ્પ્લીફાયર સપ્લાય વર્તમાન દીઠ 85 μA

● 0.1V સ્ટેપ: 2 μs સાથે 4.5% પર સેટલ કરવાનો સમય

● યુનિટ ગેઇન સ્ટેબલ

● ખૂબ જ ઓછું ઇનપુટ પૂર્વગ્રહ વર્તમાન: 1 pa

● રેલ-ટુ-રેલ ઇનપુટ અને આઉટપુટ

● ઇનપુટ વોલ્ટેજ રેન્જ: 0.2V સપ્લાય પર -5.2V થી +5V

● ઓપરેટિંગ પાવર સપ્લાય: +1.8V થી +5.5V

● ઓપરેટિંગ તાપમાન શ્રેણી: -40℃ થી +125℃

● ESD રેટિંગ: HBM-4kV, CDM-2kV

કાર્યક્રમો

● ધુમાડો/ગેસ/પર્યાવરણ સેન્સર

● Audioડિઓ આઉટપુટ

● સક્રિય ફિલ્ટર્સ અને ASIC ઇનપુટ અથવા આઉટપુટ એમ્પ્લીફાયર

● સેન્સર ઇન્ટરફેસ અને પોર્ટેબલ ઇક્વિપમેન્ટ
