SLKOR SL-S-TRS-5.5Dx Thermopile Chip Solution Digital Infrared

Core technicas personas Shenzhen SLKOR Micro Semicon Co., Ltd. sunt ab Universitate Tsinghua et Universitate Yonsei in Corea Meridiana. Societatem progressionem cum novis materiis, novis processibus et novis productis ducunt, et in internationale principali tertiam generationem semiconductorem pii carbidi potentiae technologiae technologiae relative mane docuerunt.

SLKOR summus technicus inceptis est integrandi consilium, evolutionem, productionem et venditiones partium electronicarum. Certos fructus praebet et operas technicas pro clientibus adiuvat. The "SLKOR"Notam paulatim in notam internationalem nominatam amplificavit et una cum plusquam 10,000 sociis circa mundum crescit.

In labore providere clientes cum plena amplitudine fructuum et solutionum correspondentium; SLKOR nunc seriem tutorialitatis usuum digitales thermopilarum ultrarubrum non-contactus temperaturae mensurae applicationis tabularum demo tabularum imposuit.

nomine I: SLKOR Digital Infrared Thermopila Non-contactus Temperature Mensuratio Applicatio.

III Applications: captiosas machinas wearables, phones captiosos, temperaturam industrialem vigilantiam, superficies non-contactus corporis humani temperaturae mensurae, intelligens temperaturam sentientem et temperantiam et alias cogitationes parvas mediocris pro brevi mensurae temperaturae-range.

1.3 Chip Function:

quod SLKOR SL-S-TRS-5.5Dx est dos thermopilarum digitalis ultrarubrum superficies ascendens ad applicationes mensurae mensurae non-contactus. Chipum constat ex NTC, thermopila ultrarubrum, ambitus conditionis insignem et resolutionem ADC altam. Utentes directe communicare cum sensori per I2C bus ad data sine aliis periphericis legere possunt. Notitia sampling respondens NTC et thermopilarum ex ADC obtinentur, et tunc MCU convertit notitias vivas in valorem temperaturae ab utente requisitum. Applicari potest in ambitu temperatura -40°C ad 130°C, et mensurae temperatura latior est inter -40°C et 530°C.

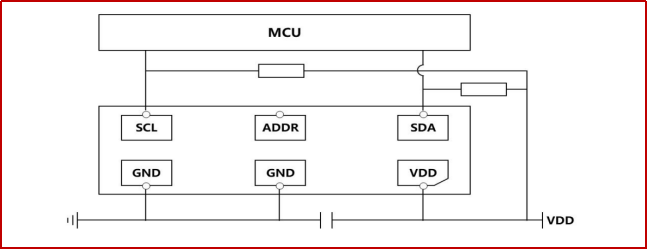

2. Typical Application Circuit Diagram

2.1 Principium Ambitus:

Paxillos SLKOR SL-S-TRS-5.5Dx chip includunt copiam potestatem, I2C bus et una electronica occasus. Licitus extensionis copiae intentionis est 2.5 - 5V. Notitia et horologium linearum I2C evellitur. Clavus ADDR minimum est notabile frenum de fabrica inscriptionis I2C. Si duobus sensoriis uti opus non est, directe coniungi potest cum GND vel VCC. Sensus ipsum vim habet nimis humilis consummatio. A 0.1uF capacitor inter copiam et terram sufficit. Si sensorem relative longe a potentia copia ex parte est, capacitor additus 10uF considerari potest ad stabilitatem potestatis supplendum curare.

et 2.2 SLKOR SL-W-TRS-5.5Dx chip praebet I2C protocollum communicationis serialis communicationis. Electio communicationis protocollum in statu CSB innititur. I2C bus SCL et SDA utitur lineis signo. Utraeque lineae extrinsecus cum VDDIO connexae sunt per resistentes trahendum ut in altiori gradu maneant cum cessat bus. Inscriptio chip I2C SL-S-TRS-5.5D1 in sequenti tabula ostenditur. Minima notabilis particula (LSB) de 7-bit instrumenti inscriptionis a SDO clavo determinatur. Si SDO cum VDDIO coniungitur, oratio 7-bit I2C est "1101101". Si SDO cum GND coniungitur, inscriptio 7-bit I2C est "1101100" (in figura infra).

Inscriptio Microprocessoris I2C

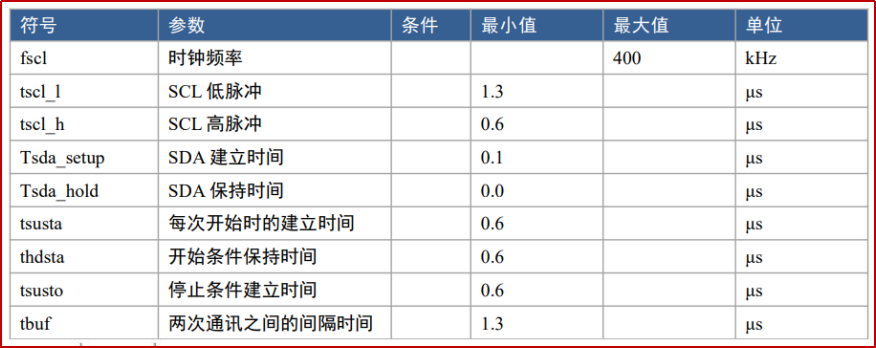

Proprietates Lineae Autobus I2C

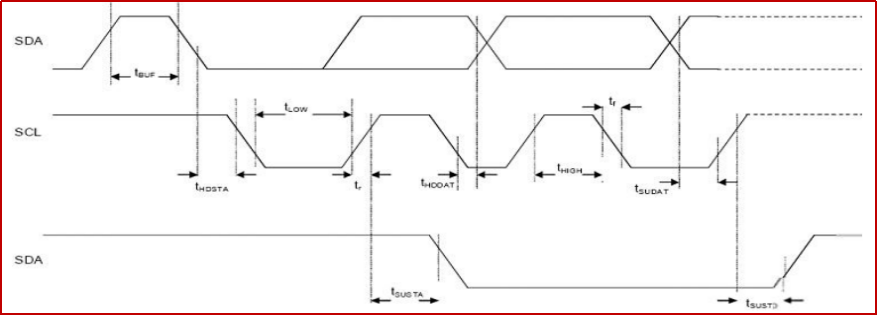

Diagramma Temporis I2C

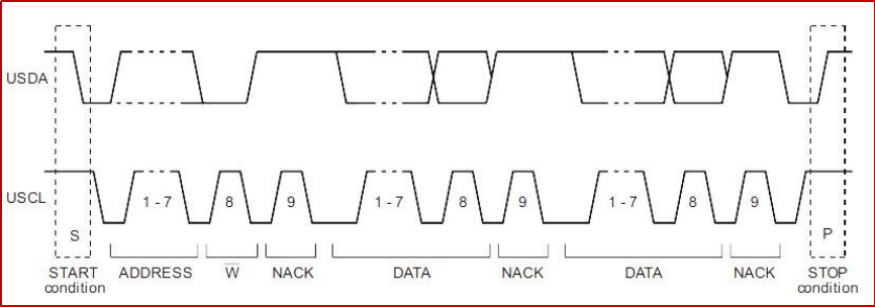

Communication I2C Protocollum

2.3 Cum SCL ad gradum altum est et SDA simul marginem descendentem habet, initium communicationis datorum I2C significat. Instrumentum magistrale I2C inscriptionem instrumenti servi (septem biti) ordine mittit, deinde bitum directionis moderandae R/W ad operationem legendi vel scribendi eligendam adhibetur. Cum instrumentum servile hanc inscriptionem agnoscit, signum agnitionis generat et SDA in nono cyclo SCL (ACK) humilem reddit. Cum SCL in gradu alto est et SDA marginem ascendentem habet, finem communicationis datorum I7C significat. Data per SDA transmissa stabilia manere debent cum SCL altus est. Tantum cum SCL humilis est valor per SDA transmissus mutari potest.

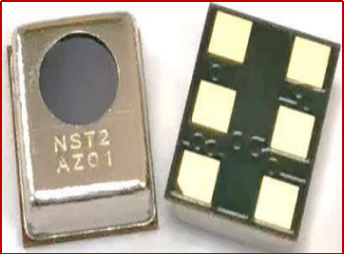

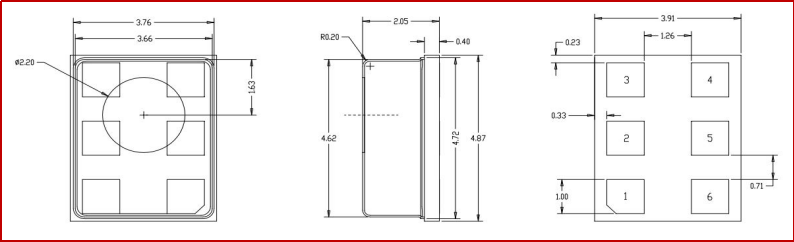

3.SMD - 6P, 4.7x3.8mm Sarcina et Dimensiones

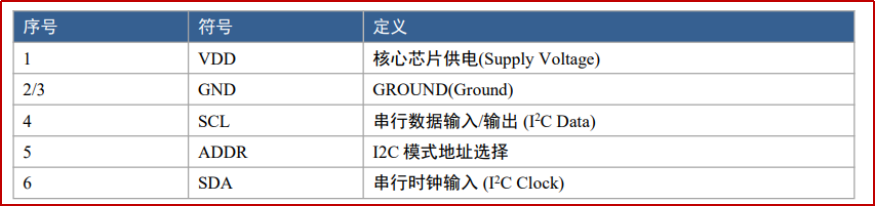

3.1 pin Definitio

Factores afficiens Temperature Mensurae

4.1 Influence of Chip Constantia

Ad idem genus sensoris thermopilae, propriae output notae fixae sunt. Hic "characteristica" ad constantem "tenorem" refertur quomodo in intentione chip output afficitur ambitu ac temperie obiecti. Differentiae sensorialium thermopilarum inter singulos iacent in materiis et processibus productivis. Eisdem conditionibus externis, exclusiones sensuum absolutae non sunt omnino identicae, sed considerari possunt constantem multiplicem inter se necessitudinem habere.

4.2 Influence of Field of View (FOV)

Cum sensor thermopila intra dolum collocatur, fenestra super spumam relinquetur, et colum ultrarubrum adhibetur ut fenestra levis transmissa in cooperatione cum illa. Ager visus sensoris proxime aequalis est angulo intersectio linearum thermopilarum connectentium corpus in sectione transversali chip ac utraque parte fenestrae levis transmittentes. Sensores enim ultrarubri thermopilae obiectae intra campum visum chip quae differentiam temperatam habent a corpore sensoris extremum output afficiet. Fere in applicatione thermometris ultrarubrum constituitur sensor una cum manica metallica, et lenticulae vel calices leves concentrati adhibentur intus ad lucem ultrarubram in sensorem tendunt. Munus manicae metalli est ut sensori temperamentum environmental stabilem adiuvet et cum consilio opticorum ut thermometrum definitum campum habeat. Ad cogitationes non-fatigabiles cum spatio sufficienti, commendatur ut ima et latera sensoris in processu consilio moliantur, et calix metallica addat ut calor capacitatem sensoris augeat, campum visum minuat et temperiem extendat. mensurae spatium. Si spatium debili fabricatum est, sensorem disponi potest 2-3mm ab armamentis exterioribus secundum formam producti specifici. Cum ager visum est satiatus, apertio in pelve figura designari potest. Notandum est quod lentes communes visibiles generaliter non transmittunt lucem longe ultrarubram. Sensus ipse signatus est. Si consilium altiore signatum exigitur, spumae obsignari potest vel utendo filtras silicon-transmittentes (lentes ex eadem materia ac sensores factae, et quadratae minoris procurationis sumptus habent). Si necesse est mutare campum prospicere temperaturae mensurae structuram et manicas metallica non licet in structura, temperaturae rerum non mensuratarum intra ambitum prospectuum considerandae sunt. In quibusdam casibus, eventus mensurae temperatae desideratae per emen- dationem obtineri potest.

4.3 Influence of Temperature Mensuratio Distantia

Cum intensio radiorum ultrarubrum sit reciproce proportionalis ad distantiam ab obiecto, accurate mensurae plerumque, applicationes thermometris frontis intra certum spatium mensurae requirent (3-5cm). Praesertim cum sensores infrarubi adhibentur pro mensura corporis temperatus prope range, cum distantia a cute valde proxima est, factor distantiae magnam ictum in output sensorem habet. Ergo plerumque requiritur specialis calibratio et probatio.

4.4 Influence of Temperature Stability

Cum mensurae temperatura generalis et mensuratio extra intentionem sensoris gradibus perficitur, utraque conversio longum tempus accipit et sensorem certum tempus habet responsum. Si ergo temperaturae environmentalis in mensurae processu stabilis non est, temperatura et outputa intentionis non congruens est, quae differentias inter eventum mensurae et valorem actualem temperaturae deducet. Ergo stabilitas corporis sensibilis etiam praecipua est temperamentum. Si structura permittit, melius est uti elementis metallicis vel circa sensorem ad stabilitatem scelerisque augendam.

5. Design Cautiones

In consilio applicationis, cardinis, quae intellegenda sunt, materia sunt obiecti mensurae (liquidi, solidi, corporis humani), mensurae distantiae et mensurae temperaturae. Algorithmus Optimizationis et progressionis faciendae sunt secundum applicationes environment ad accurationem mensurae melioris. Originale chip algorithmus solum spondet sensorem hanc accurationem habere sub condicionibus aequilibrii scelerisque et isothermal (nulla differentia temperatura in sarcina sensori). Si differentia sit temperatura in sarcina sensori, accurate mensuratum afficietur. Situs, qui differentias temperaturas in sarcina sensoriis causare possunt, includunt, exempli gratia, sunt partes calidiores (vel frigidiores) partes in fundo vel latere sensoris, vel sensorem valde finitimum ad obiectum mensuratum, et obiectum mensuratum localiter calefacit. ad sensum.
