Slkor® SL4054 Li-ioi bateria kudeatzeko irtenbidea

Slkor-i buruz:

Beijing Tsinghua Unibertsitatetik graduatutako talde elitista batekin, Shenzhen SlkorMicro Semicon Co., Ltd. hirugarren belaunaldiko SiC erdieroaleen potentzia gailuetan espezializatuta dago. Slkor erdieroaleen gailuen I+G, ekoizpen eta salmenta zerbitzuaz arduratzen den goi-mailako teknologiako enpresa nazionala da, eta produktu fidagarriak eta laguntza-zerbitzu teknikoak eskaintzen dizkie bezeroei.

Produktu elektronikoen irtenbideen enpresei, aplikazio elektronikoen ingeniariei eta elektronika zaleei Slkor produktuez etekinik handiena ateratzen laguntzeko, Slkorreko ingeniariek bezeroen aplikazioetako kasu tipikoak hautatu dituzte guztiekin partekatzeko.

1.1. Ttxoko: Slkor® SL4054 Li-ioizko kargagailu lineala

1.2. Applications: USB bidezko kargatzea, eskuko ordenagailuak, MP3 erreproduzitzaileak, Bluetooth aurikularrak, kamera digitalak, telefono mugikorrak, PDA.

1.3. Description:

Slkor™4054 litio-ioizko baterientzako korronte/tentsio konstanteko kargagailu lineal osoa da. Bere SOP paketeak eta kanpoko osagai kopuru txikiak SL4054 aplikazio eramangarrietarako aproposa bihurtzen dute. Gainera, SL4054 USB eta hormako egokigailuetan funtziona dezake. Ez da blokeatzeko diodorik behar barneko PMOSFET arkitekturari esker, eta karga-korronte zirkuitu negatiboa eragozten du. Feedback termikoak karga-korrontea erregulatzen du potentzia handiko funtzionamenduan edo giro-tenperatura altuan dagoen diearen tenperatura mugatzeko. Karga-tentsioa 4.2V-tan finkatuta dago, eta karga-korrontea kanpotik programatu daiteke erresistentzia bakar batekin. SL4054-k automatikoki amaitzen du karga-zikloa karga-korrontea programatutako balioaren 1/10era jaisten denean, azken flotazio-tentsioa lortu ondoren. Sarrerako energia kentzean, automatikoki jartzen du SL4054 korronte baxuko moduan bateriaren ihes-korrontea 2µA-tik behera murrizteko, eta itzaltze-moduak hornidura-korrontea 45μA-ra murrizten du. SL4054 Beste ezaugarri batzuk hauek dira: korronte-monitorea, tentsio baxuko blokeoa, kargatze automatikoa eta bi egoera-pin kargaren amaiera eta sarrera-tentsio baten presentzia adierazteko. Slkor™ SL4054 SOT23-5 (ThinSOT) formatuan dago eskuragarri.^TM) paketea.

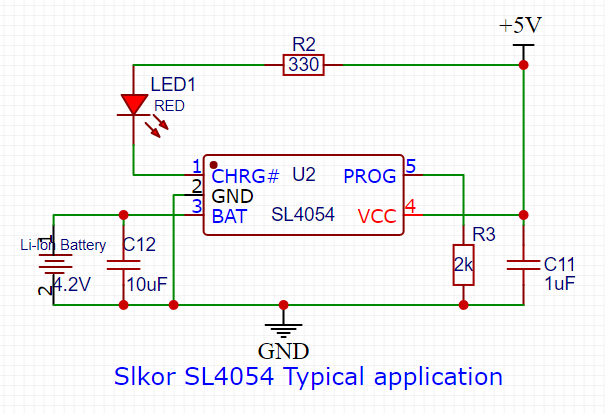

2. Slkor® SL4054 Aplikazio-zirkuitu tipikoa:

3.1. Charging Czikloa:

V-ko tentsioa denean_cc Pina UVLO atalase-mailaren gainetik igotzen da eta % 1eko doikuntza-erresistentzia bat konektatzen da PROG pinaren eta GND pinaren artean, edo bateria bat kargagailuaren irteerara konektatzen denean, kargatze-zikloa hasten da. BAT pineko tentsioa 2.9 V-tik beherakoa bada, kargagailuak tantaka kargatzeko moduan sartzen da. Modu honetan, SL4054-k ezarritako kargatze-korrontearen 1/10 inguru ematen du korronte-tentsioa korronte osoko kargatzeko maila seguru batera igotzeko. BAT pineko tentsioa 2.9 V-tik gorakoa denean, kargagailuak korronte konstanteko moduan sartzen da eta kargatze-korronte konstantea ematen dio bateriari. BAT pineko tentsioa azken kargatze-tentsio flotatzailera (4.2 V) iristen denean, SL4054-k tentsio konstanteko moduan sartzen da eta kargatze-korrontea jaisten hasten da. Kargatze-zikloa amaitzen da kargatze-korrontea ezarritako balioaren 1/10era jaisten denean.

3.2. Karga-korronte konstantearen ezarpena:

Karga-korrontea R erresistentzia konektatuz ezartzen da_ISET PROG-etik (5. pinetik) GND-ra. Erresistentziaren balioa eta karga-korrontea honela kalkulatzen dira: (zehaztu erresistentziaren erresistentzia-balioa nahi den karga-korrontearen arabera).

3.3. Charging Tamaiera:

Karga-korrontea azken flotazio-tentsiora iristen denean eta ezarritako balioaren 1/10era jaisten denean, karga-zikloa amaitzen da. Baldintza hau PROG pin-a kontrolatuz detektatzen da barneko iragazketa-konparagailu baten bidez. PROG pinaren tentsioa 100 mV-ra jaisten denean, karga amaitzen da. Karga-korrontea mozten da eta SL4054 egonean moduan sartzen da, sarrerako potentzia-korrontea 45uA-ra jaitsiz.

3.4. Tentsio azpiko blokeoa:

Barneko tentsio baxuko blokeo zirkuitu batek (UVLO) sarrerako tentsioa kontrolatzen du eta kargagailua itzaltze moduan mantentzen du VCC UVLO atalasearen gainetik igo arte. UVLO konparagailuak trantsizio bat jasaten badu, kargagailuak ez du itzaltze modutik irtengo Vcc bateriaren tentsioa 100mV-tik gora igo arte.

4. BOM-rako Slkor? SL4054 Tipikoena aplikazio

Oharrak:

1. Txiparen funtzionamendu-korronteak PROG pinarekin konektatutako kanpoko erresistentziak kontsumitzen duen korrontea barne hartzen du (100uA gutxi gorabehera), baina ez du barne hartzen txipak BAT pinaren bidez kargatzeko erabiltzen duen korrontea (100mA gutxi gorabehera).

2. Kargatzeko amaiera-korrontea normalean ezarritako karga-korrontea 0.1 aldiz handiagoa da.

Slkorren, gogor ari gara lanean zerbitzu profesional eta integralak eskaintzeko. Produktu lerro osoa dugu, aplikazio industrialetatik hasi eta SiC diodoetaraino, SiC MOSFET, IGBT, 5. belaunaldiko berreskurapen ultra-azkarreko potentzia-diodoetaraino, etab. Produktu hauek ezinbestekoak dira ibilgailu elektrikoetan, goi-mailako ekipamenduetan, komunikazio-ekipoetan, potentzia-erreminta elektrikoetan, eguzki-energia fotovoltaiko sistemetan eta ekipamendu medikoetan, etab. Kontsumo-produktuei dagokienez, tentsio handiko eta baxuko MOS, SCR, zuzentzaile-zubiak, Schottky diodoak, ESD babes-diodoak, TVS diodoak, helburu orokorreko diodoak eta transistoreak, potentzia-kudeaketako ICak, Hall sentsoreak, abiadura handiko akopladore optikoak, kristal-osziladoreak, etab. eskaintzen ditugu. Gailu hauek oso erabiliak dira telefono adimendunetan, ordenagailu eramangarrietan, robot adimendunetan, etxetresna elektriko adimendunetan, Gauzen Interneten eta IoV-en, LED argiztapenean, 3C produktu digitaletan eta beste arlo batzuetan. Mesedez, mantendu gurekin harreman estua, gero eta produktu digital eta analogiko gehiago merkaturatuko ditugu zure eskaerei erantzuteko.

Irtenbidearen xehetasunak:

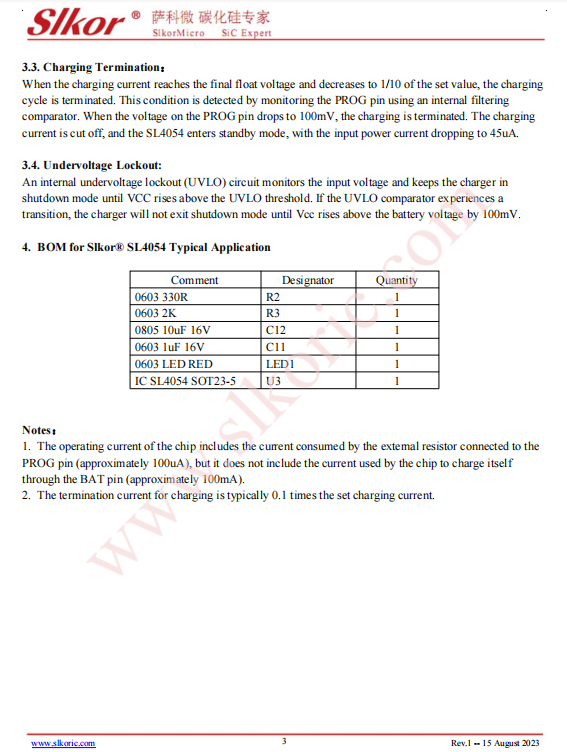

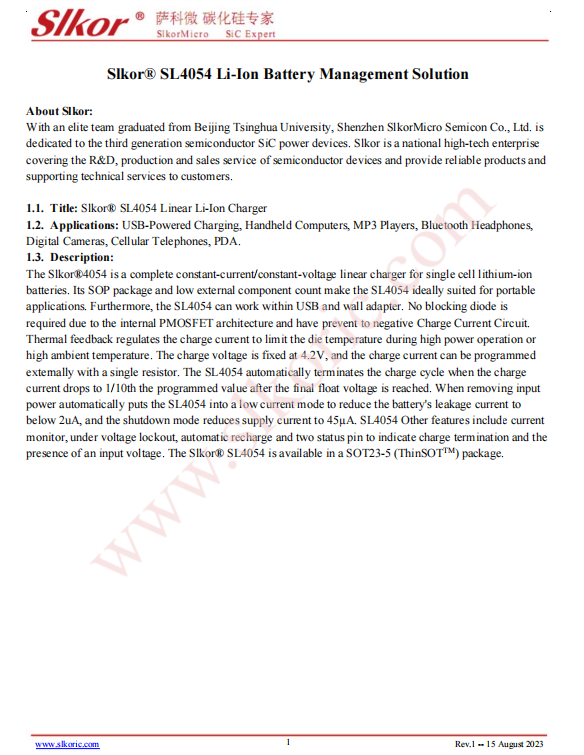

Slkor? SL4054 Li-Ion Bateriaren Kudeaketa Soluzioa (behin)

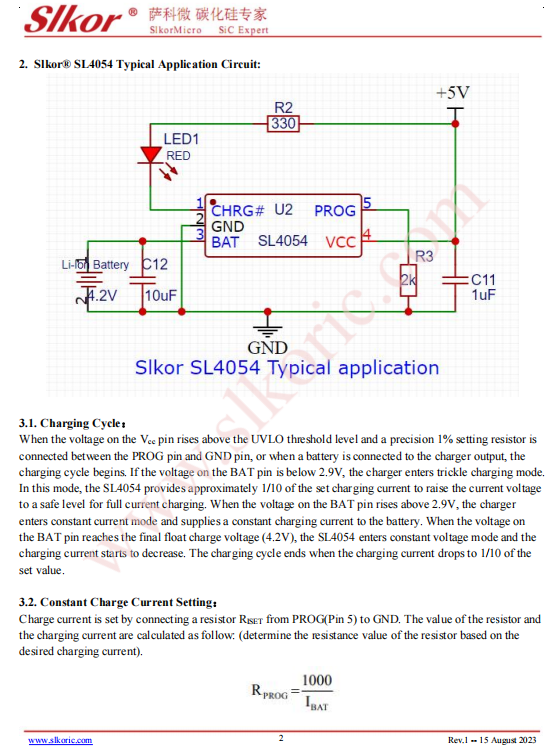

Slkor? SL4054 Li-Ion Bateriaren Kudeaketa Soluzioa (banatzailea)
