SLKOR SL-W-TRS-5.5Dx digital infragorri termopila txip aplikazio irtenbideak

Bezeroei etekin handiena ateratzen laguntzeko SLKORren produktuak, konpainiak duela gutxi aurkeztu ditu SL-W-TRS-5.5Dx termopila infragorrien txip digitala eta hari lotutako aplikazio irtenbideak, laguntza tekniko integrala eskainiz. Talde teknikoa Shenzhen SLKOR Micro Semicon Co., Ltd. Hego Koreako Tsinghua Unibertsitatetik eta Yonsei Unibertsitatetik dator, material, prozesu eta produktu berriekin enpresa liderra. Nazioartean aurreratua den hirugarren belaunaldiko silizio karburozko gailuen teknologia menderatu dute goiz. SLKOR Produktu elektronikoen diseinua, garapena, ekoizpena eta salmentak integratzen dituen goi-teknologiako enpresa bat da, eta bezeroei produktu eta zerbitzu tekniko fidagarriak eskaintzen dizkie. Garapen azkarrarekin, konpainia produktu berri gehiago sartzen ari da bezeroei zerbitzatzeko eta erdieroaleen industriari ekarpen positiboa egiteko, "erdieroaleen liderra" izateko ahalegina eginez.

Sun Gaofei (ezkerrean), Zhang Junjun (erdikoa) eta Tsinghua Unibertsitateko Li Jianxiong irakaslea

SLKORSun Gaofei-ren marketin zuzendariak aurkeztu zuen "SLKOR"Markaren infragorri termopila digitala ukipenik gabeko tenperatura neurtzeko aplikazioetarako diseinatuta dago, besteak beste, gailu medikoak, eramangarri adimendunak, etxetresna elektrikoak, industria-tenperaturaren monitorizazioa, ukipenik gabeko gorputz-tenperatura neurtzeko, kopetako termometroak, ikasleen ID txartelak eta sentinel elektronikoak.

SL-W-TRS-5.5Dx txipak zuzeneko muntaketa digitala duen termopila infragorri digital bat dauka, kontakturik gabeko tenperatura neurtzeko diseinatua. Termopila sentsore integratua eta prozesatzeko txip dedikatua ditu, I2C bus baten bidez komunikazioa eta datuak irakurtzeko aukera ematen du kanpoko osagai gehigarririk gabe. Txipak 5 mm eta 8 mm-ko metalezko hodi aukera estandarrak ditu eta -40 °C eta 130 °C bitarteko tenperatura-inguruneetan funtziona dezake. Likidoen, objektuen (gainazaleko tenperaturak) eta gorputzaren tenperaturak neurtzen ditu, -40°C eta 530°C arteko neurketa tartearekin.

SL-W-TRS-5.5Dx serieko modeloak hauek dira:

SL-W-TRS-5.5D1 — Sentsore hutsa, TO-46 paketea, ikus-eremua (FOV) = 90°

SL-W-TRS-5.5D2 — TO-46 paketea 5 mm-ko altuera duen metalezko hodi batekin, FOV = 75°

SL-W-TRS-5.5D3 — TO-46 paketea 8 mm-ko altuera duen metalezko hodi batekin, FOV = 60°

SL-W-TRS-5.5D4 — TO-46 paketea 5 mm-ko metalezko hodi pertsonalizatu batekin, FOV = 75°

SL-W-TRS-5.5D5 — TO-46 paketea 5 mm-ko metalezko hodi pertsonalizatu batekin, FOV = 75°

SL-W-TRS-5.5D6 — TO-46 paketea 3.5 mm-ko metalezko hodi pertsonalizatu batekin, FOV = 75°


2. TAplikazio-zirkuitu diagrama tipikoa

2.1 SL-W-TRS-5.5Dx-ren zirkuituaren printzipioa

SL-W-TRS-5.5Dx gailuak lau pin ditu, potentzia eta I2C bus konexioak barne, 2.3 eta 3.6 V bitarteko hornidura-tentsio-tarte baimenduarekin. Sentsoreak berak potentzia-kontsumo txikia du, eta 0.1uF-ko kondentsadorea nahikoa da potentzia eta lurraren artean. Sentsorea elikadura-iturritik urrun badago, 10uF-ko kondentsadorea gehi daiteke potentzia egonkorra bermatzeko eta zarata murrizteko.

2.2 SL-W-TRS-5.5Dx gailuak serieko komunikaziorako I2C komunikazio protokoloa onartzen du. Komunikazio-protokoloaren aukeraketa CSB pinaren egoeran oinarritzen da. I2C busak SCL eta SDA erabiltzen ditu seinale-lerro gisa, biak VDDIOra konektatutako pull-up erresistentzien bidez, autobusa inaktibo dagoenean maila altua mantentzeko. Gailu digitalaren I2C gailuaren helbidea 0x92 erregistroko Chip_Address-en bidez konfigura daiteke, 7x0F-ko 7 biteko helbide generiko batekin I2C komunikaziorako (beheko irudian ikusten den bezala).

I 2C Gailuaren helbide generikoa

I 2C I2C autobusean SDA eta SCL lineen autobus linearen ezaugarriak

I 2C Denbora-diagrama

I 2C Komunikazio protokoloa

2.3 SCL altua denean eta SDA goitik baxurako trantsizioa denean, I2C datu-komunikazioaren hasiera adierazten du. I2C gailu maisuak sekuentzialki bidaltzen du gailu esklaboaren 7 biteko helbidea, eta jarraian R/W kontrol-bita bidaltzen du irakurketa/idazketa eragiketak aukeratzeko. Helbidea ezagutzean, esklaboak aitorpen-seinale bat sortzen du SDA baxua botaz bederatzigarren SCL (ACK) zikloan. SCL altua denean eta SDA baxutik altuera igarotzen denean, I2C datu-komunikazioaren amaiera markatzen du. SDAri buruzko datuak egonkor mantendu behar dira SCL altua den bitartean, eta SCL baxua denean soilik alda daitezke.

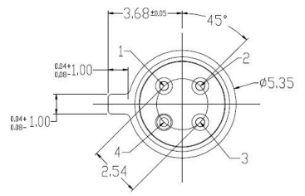

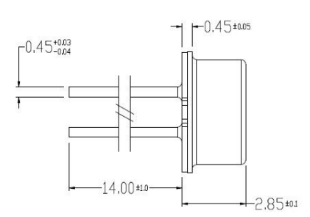

3.TO-46 Metalezko tutu paketea eta neurriak

3.1 Pin definizioak

3.2 Egitura-diseinuaren baldintzak

Metalezko edalontzi optiko bat duten modeloetarako, egituraz baimenduta badago, sentsore-lentea gailuaren karkasaren goiko gainazaletik haratago zabal daiteke. Osagaia sartzea eskatzen duten murrizketa estetikoak badaude, diseinuak ziurtatu behar du egiturak gailuaren ikus-eremua oztopatzea saihesten duela.

Behar espezifikoengatik TO46 sentsore biluziaren txipa erabiltzea eskatzen duten produktuetarako, sentsorearen berezko ikus-eremua (FOV) 90 gradukoa da gutxi gorabehera. Termopila infragorrien sentsoreak argiarekiko eta beroarekiko oso sentikorrak direnez, giro-tenperatura egonkorrak argi galduaren interferentziak minimizatzen ditu, eta ondorioz, neurketa-emaitza zehatzagoak lortzen dira. Orokorrean, sentsorearekin zuzeneko neurketa ez da gomendatzen; egiturazko integrazioa beharrezkoa da produktuen aplikazioetarako. Sentsoreak berak siliziozko iragazki optiko batekin dator, infragorrien seinaleak arintzen dituena eta neurketa-emaitza txikiagoak ekar ditzake. Beharrezkoa ez bada behintzat, ez dira iragazki gehigarriak gehitu behar.

4.1 Diseinu termikoaren baldintzak

Giro-tenperaturak nabarmen eragiten du neurketaren zehaztasunean, beraz, garrantzitsua da sentsorea ingurune egonkor batean mantentzea bero-iturrien interferentziak saihesteko. Hori dela eta, bero handia sortzen duten osagaietatik urrun kokatu behar da. PCBan, sentsorearen inguruan zirrikituak diseinatzea komeni da, eremu isolatu batean jarriz.

4.2 Neurketa-distantzia

Sentsorearen irteera-ezaugarriek distantziaren eragin handiagoa dute hurbileko neurtzean (normalean sentsorearen lentetik 20 mm-ra). Horregatik, giza gorputzaren tenperatura neurtzeko, 2-5 cm inguruko distantzia gomendatzen da. Beste objektu batzuk neurtzeko, distantzia luza daiteke, ikus-eremuaren baldintzak betetzen diren bitartean.

5. Programaren diseinua

5.1 Modu estandarra: Modu honetan, I2C konfigurazioa erregistro-ezarpenen bidez ezartzen da, I2C datuen irakurketa zuzena ahalbidetuz.

5.2 lo modua:

Lo moduan, SDA linea INT irteera gisa berrerabiltzen da, eta I2C desgaituta dago SCL altua den bitartean. Sentsore-kanala bakarrik alderatzen da, ez barneko tenperatura-sentsorearen irteera. I2C IDLE moduan, ezarri sleep_en = 1 eta mode_en = 1 lo moduan sartzeko, 100 ms-tik 25.6 s-ra (8 bit) irauten duena. Esnatzean, bihurketa bat egiten da ADC kalibrazio-irteera lortzeko. Kanal-konbinazioen egiaztapenak kalibratutako ADC datu gordinak atalase baten aurka erabiliz egiten dira, eten bat eragiteko baldintzak betetzen badira. Erregistroak konfigura daitezke balioak ezarritako atalasea gainditzen edo azpitik jaisten direnean eten bat eragiteko. Konparaketaren ondoren, gailua lo egoerara itzultzen da. Berez, SDA altua izaten jarraitzen du; eten bat gertatzen denean, baxua bihurtzen da eta altuera itzultzen da 50 ms-ren buruan. Eten-seinale honek MCUa esna dezake. MCUak INT seinalea detektatzen duenean, SCL baxua izaten du 10 ms baino gehiagoz, I2C IDLE modura itzuliz sleep_en = 0-rekin.

6. Diseinu gogoetak

Aplikazioen diseinuan, ezinbestekoa da neurtzeko objektuaren (likidoa, solidoa edo giza gorputza) ezaugarriak, neurtzeko distantzia eta tenperatura tartea ulertzea. Aplikazio-ingurunean oinarrituta, algoritmoen optimizazioa funtsezkoa da neurketaren zehaztasuna hobetzeko.

Jatorrizko txip algoritmoak zehaztasuna bermatzeko diseinatuta daude oreka termiko eta baldintza isotermikoetan (sentsore paketean tenperatura-alderik ez dagoenean). Sentsore-paketearen edozein tenperatura-gradientek neurketaren zehaztasunean eragin dezake. Tenperatura-diferentziak eragin ditzaketen egoeretan sentsorearen behealdean edo alboetan kokatutako beroa sortzen duten osagaiak edo sentsorearen alboetan edo sentsorea neurtzen ari den objektutik oso gertu kokatzen denean, sentsorearen beroketa lokalizatua ekar dezake.

Produktu eta aplikazioen irtenbideei buruzko galdera edo eskakizunak badituzu SLKOR, mesedez jar zaitez gurekin harremanetan. Hemen gaude laguntza eta laguntza eskaintzeko!
