SLKOR SL-W-TRS-5.5Dx ಡಿಜಿಟಲ್ ಇನ್ಫ್ರಾರೆಡ್ ಥರ್ಮೋಪೈಲ್ ಚಿಪ್ ಅಪ್ಲಿಕೇಶನ್ ಪರಿಹಾರಗಳು

ಗ್ರಾಹಕರಿಗೆ ಹೆಚ್ಚಿನದನ್ನು ಮಾಡಲು ಸಹಾಯ ಮಾಡಲು SLKORನ ಉತ್ಪನ್ನಗಳು, ಕಂಪನಿಯು ಇತ್ತೀಚೆಗೆ SL-W-TRS-5.5Dx ಡಿಜಿಟಲ್ ಇನ್‌ಫ್ರಾರೆಡ್ ಥರ್ಮೋಪೈಲ್ ಚಿಪ್ ಮತ್ತು ಅದರ ಸಂಬಂಧಿತ ಅಪ್ಲಿಕೇಶನ್ ಪರಿಹಾರಗಳನ್ನು ಪರಿಚಯಿಸಿದೆ, ಇದು ಸಮಗ್ರ ತಾಂತ್ರಿಕ ಬೆಂಬಲವನ್ನು ನೀಡುತ್ತದೆ. ನಲ್ಲಿ ತಾಂತ್ರಿಕ ತಂಡ ಷೆನ್ಜೆನ್ SLKOR ಮೈಕ್ರೋ ಸೆಮಿಕಾನ್ ಕಂ., ಲಿಮಿಟೆಡ್. ಹೊಸ ವಸ್ತುಗಳು, ಪ್ರಕ್ರಿಯೆಗಳು ಮತ್ತು ಉತ್ಪನ್ನಗಳೊಂದಿಗೆ ಕಂಪನಿಯನ್ನು ಮುನ್ನಡೆಸುವ ದಕ್ಷಿಣ ಕೊರಿಯಾದ ತ್ಸಿಂಗ್ವಾ ವಿಶ್ವವಿದ್ಯಾಲಯ ಮತ್ತು ಯೋನ್ಸೆ ವಿಶ್ವವಿದ್ಯಾಲಯದಿಂದ ಬಂದಿದೆ. ಅವರು ಅಂತರಾಷ್ಟ್ರೀಯವಾಗಿ ಮುಂದುವರಿದ ಮೂರನೇ ತಲೆಮಾರಿನ ಸಿಲಿಕಾನ್ ಕಾರ್ಬೈಡ್ ವಿದ್ಯುತ್ ಸಾಧನ ತಂತ್ರಜ್ಞಾನವನ್ನು ಆರಂಭದಲ್ಲಿ ಕರಗತ ಮಾಡಿಕೊಂಡಿದ್ದಾರೆ. SLKOR ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಉತ್ಪನ್ನ ವಿನ್ಯಾಸ, ಅಭಿವೃದ್ಧಿ, ಉತ್ಪಾದನೆ ಮತ್ತು ಮಾರಾಟವನ್ನು ಸಂಯೋಜಿಸುವ ಹೈಟೆಕ್ ಉದ್ಯಮವಾಗಿದೆ, ಅದರ ಗ್ರಾಹಕರಿಗೆ ವಿಶ್ವಾಸಾರ್ಹ ಉತ್ಪನ್ನಗಳು ಮತ್ತು ತಾಂತ್ರಿಕ ಸೇವೆಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ. ಕ್ಷಿಪ್ರ ಅಭಿವೃದ್ಧಿಯೊಂದಿಗೆ, ಕಂಪನಿಯು ಗ್ರಾಹಕರಿಗೆ ಸೇವೆ ಸಲ್ಲಿಸಲು ಮತ್ತು ಅರೆವಾಹಕ ಉದ್ಯಮಕ್ಕೆ ಧನಾತ್ಮಕ ಕೊಡುಗೆ ನೀಡಲು ಹೆಚ್ಚು ಹೊಸ ಉತ್ಪನ್ನಗಳನ್ನು ಪರಿಚಯಿಸುತ್ತಿದೆ, "ಸೆಮಿಕಂಡಕ್ಟರ್ ಲೀಡರ್" ಆಗಲು ಶ್ರಮಿಸುತ್ತಿದೆ.

ಸನ್ ಗಾಫಿ (ಎಡ), ಜಾಂಗ್ ಜುಂಜುನ್ (ಮಧ್ಯ) ಮತ್ತು ತ್ಸಿಂಗ್ವಾ ವಿಶ್ವವಿದ್ಯಾಲಯದ ಪ್ರೊಫೆಸರ್ ಲಿ ಜಿಯಾನ್ಕ್ಸಿಯಾಂಗ್

SLKORಮಾರ್ಕೆಟಿಂಗ್ ಡೈರೆಕ್ಟರ್, ಸನ್ ಗಾಫೀ, ಇದನ್ನು ಪರಿಚಯಿಸಿದರು "SLKOR"ಬ್ರಾಂಡ್‌ನ ಡಿಜಿಟಲ್ ಅತಿಗೆಂಪು ಥರ್ಮೋಪೈಲ್ ಅನ್ನು ವೈದ್ಯಕೀಯ ಸಾಧನಗಳು, ಸ್ಮಾರ್ಟ್ ವೇರಬಲ್‌ಗಳು, ಸ್ಮಾರ್ಟ್ ಹೋಮ್ ಅಪ್ಲೈಯನ್ಸ್‌ಗಳು, ಕೈಗಾರಿಕಾ ತಾಪಮಾನ ಮಾನಿಟರಿಂಗ್, ಸಂಪರ್ಕವಿಲ್ಲದ ದೇಹದ ತಾಪಮಾನ ಮಾಪನ, ಹಣೆಯ ಥರ್ಮಾಮೀಟರ್‌ಗಳು, ವಿದ್ಯಾರ್ಥಿ ID ಕಾರ್ಡ್‌ಗಳು ಮತ್ತು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸೆಂಟಿನೆಲ್‌ಗಳಂತಹ ಕ್ಷೇತ್ರಗಳಲ್ಲಿ ಸಂಪರ್ಕ-ಅಲ್ಲದ ತಾಪಮಾನ ಮಾಪನ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.

SL-W-TRS-5.5Dx ಚಿಪ್ ಸಂಪರ್ಕ-ಅಲ್ಲದ ತಾಪಮಾನ ಮಾಪನಕ್ಕಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ನೇರ-ಮೌಂಟ್ ಡಿಜಿಟಲ್ ಇನ್ಫ್ರಾರೆಡ್ ಥರ್ಮೋಪೈಲ್ ಅನ್ನು ಒಳಗೊಂಡಿದೆ. ಇದು ಸಂಯೋಜಿತ ಥರ್ಮೋಪೈಲ್ ಸಂವೇದಕ ಮತ್ತು ಮೀಸಲಾದ ಸಂಸ್ಕರಣಾ ಚಿಪ್ ಅನ್ನು ಒಳಗೊಂಡಿದೆ, ಹೆಚ್ಚುವರಿ ಬಾಹ್ಯ ಘಟಕಗಳಿಲ್ಲದೆ I2C ಬಸ್ ಮೂಲಕ ಸಂವಹನ ಮತ್ತು ಡೇಟಾವನ್ನು ಓದುವಿಕೆಯನ್ನು ಅನುಮತಿಸುತ್ತದೆ. ಚಿಪ್ 5mm ಮತ್ತು 8mm ಪ್ರಮಾಣಿತ ಲೋಹದ ಟ್ಯೂಬ್ ಆಯ್ಕೆಗಳೊಂದಿಗೆ ಬರುತ್ತದೆ ಮತ್ತು -40 ° C ನಿಂದ 130 ° C ವರೆಗಿನ ತಾಪಮಾನದ ಪರಿಸರದಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ. ಇದು ದ್ರವಗಳು, ವಸ್ತುಗಳು (ಮೇಲ್ಮೈ ತಾಪಮಾನಗಳು) ಮತ್ತು ದೇಹದ ಉಷ್ಣತೆಗಳ ತಾಪಮಾನವನ್ನು ಅಳೆಯುತ್ತದೆ, ಮಾಪನ ವ್ಯಾಪ್ತಿಯು -40 ° C ನಿಂದ 530 ° C ವರೆಗೆ ಇರುತ್ತದೆ.

SL-W-TRS-5.5Dx ಸರಣಿಯ ಮಾದರಿಗಳು:

SL-W-TRS-5.5D1 — ಬೇರ್ ಸೆನ್ಸರ್, TO-46 ಪ್ಯಾಕೇಜ್, ಫೀಲ್ಡ್ ಆಫ್ ವ್ಯೂ (FOV) = 90°

SL-W-TRS-5.5D2 — TO-46 ಪ್ಯಾಕೇಜ್ ಜೊತೆಗೆ 5mm ಹೈ ಮೆಟಲ್ ಟ್ಯೂಬ್, FOV = 75°

SL-W-TRS-5.5D3 — TO-46 ಪ್ಯಾಕೇಜ್ ಜೊತೆಗೆ 8mm ಹೈ ಮೆಟಲ್ ಟ್ಯೂಬ್, FOV = 60°

SL-W-TRS-5.5D4 — TO-46 ಪ್ಯಾಕೇಜ್ ಜೊತೆಗೆ 5mm ಕಸ್ಟಮ್ ಮೆಟಲ್ ಟ್ಯೂಬ್, FOV = 75°

SL-W-TRS-5.5D5 — TO-46 ಪ್ಯಾಕೇಜ್ ಜೊತೆಗೆ 5mm ಕಸ್ಟಮ್ ಮೆಟಲ್ ಟ್ಯೂಬ್, FOV = 75°

SL-W-TRS-5.5D6 — TO-46 ಪ್ಯಾಕೇಜ್ ಜೊತೆಗೆ 3.5mm ಕಸ್ಟಮ್ ಮೆಟಲ್ ಟ್ಯೂಬ್, FOV = 75°


2. Typical ಅಪ್ಲಿಕೇಶನ್ ಸರ್ಕ್ಯೂಟ್ ರೇಖಾಚಿತ್ರ

2.1 SL-W-TRS-5.5Dx ನ ಸರ್ಕ್ಯೂಟ್ ತತ್ವ

SL-W-TRS-5.5Dx ಸಾಧನವು ವಿದ್ಯುತ್ ಮತ್ತು I2C ಬಸ್ ಸಂಪರ್ಕಗಳನ್ನು ಒಳಗೊಂಡಂತೆ ನಾಲ್ಕು ಪಿನ್‌ಗಳನ್ನು ಹೊಂದಿದ್ದು, 2.3 ರಿಂದ 3.6V ವರೆಗಿನ ಅನುಮತಿಸುವ ಪೂರೈಕೆ ವೋಲ್ಟೇಜ್ ಶ್ರೇಣಿಯನ್ನು ಹೊಂದಿದೆ. ಸಂವೇದಕವು ಕಡಿಮೆ ವಿದ್ಯುತ್ ಬಳಕೆಯನ್ನು ಹೊಂದಿದೆ, ಮತ್ತು ವಿದ್ಯುತ್ ಮತ್ತು ನೆಲದ ನಡುವೆ 0.1uF ಕೆಪಾಸಿಟರ್ ಸಾಕಾಗುತ್ತದೆ. ಸಂವೇದಕವು ವಿದ್ಯುತ್ ಸರಬರಾಜಿನಿಂದ ದೂರದಲ್ಲಿದ್ದರೆ, ಸ್ಥಿರವಾದ ಶಕ್ತಿಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಮತ್ತು ಶಬ್ದವನ್ನು ಕಡಿಮೆ ಮಾಡಲು 10uF ಕೆಪಾಸಿಟರ್ ಅನ್ನು ಸೇರಿಸಬಹುದು.

2.2 SL-W-TRS-5.5Dx ಸಾಧನವು ಸರಣಿ ಸಂವಹನಕ್ಕಾಗಿ I2C ಸಂವಹನ ಪ್ರೋಟೋಕಾಲ್ ಅನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ. ಸಂವಹನ ಪ್ರೋಟೋಕಾಲ್ನ ಆಯ್ಕೆಯು CSB ಪಿನ್ ಸ್ಥಿತಿಯನ್ನು ಆಧರಿಸಿದೆ. I2C ಬಸ್ SCL ಮತ್ತು SDA ಅನ್ನು ಸಿಗ್ನಲ್ ಲೈನ್‌ಗಳಾಗಿ ಬಳಸುತ್ತದೆ, ಬಸ್ ನಿಷ್ಕ್ರಿಯವಾಗಿರುವಾಗ ಹೆಚ್ಚಿನ ಮಟ್ಟವನ್ನು ನಿರ್ವಹಿಸಲು ಪುಲ್-ಅಪ್ ರೆಸಿಸ್ಟರ್‌ಗಳ ಮೂಲಕ VDDIO ಗೆ ಸಂಪರ್ಕ ಹೊಂದಿದೆ. ಡಿಜಿಟಲ್ ಸಾಧನದ I2C ಸಾಧನದ ವಿಳಾಸವನ್ನು I0C ಸಂವಹನಕ್ಕಾಗಿ 92x7F ನ ಸಾಮಾನ್ಯ 0-ಬಿಟ್ ವಿಳಾಸದೊಂದಿಗೆ (ಕೆಳಗಿನ ಚಿತ್ರದಲ್ಲಿ ತೋರಿಸಿರುವಂತೆ) ರಿಜಿಸ್ಟರ್ 7x2 ರಲ್ಲಿ Chip_Address ಮೂಲಕ ಕಾನ್ಫಿಗರ್ ಮಾಡಬಹುದು.

I 2C ಸಾಧನದ ಸಾಮಾನ್ಯ ವಿಳಾಸ

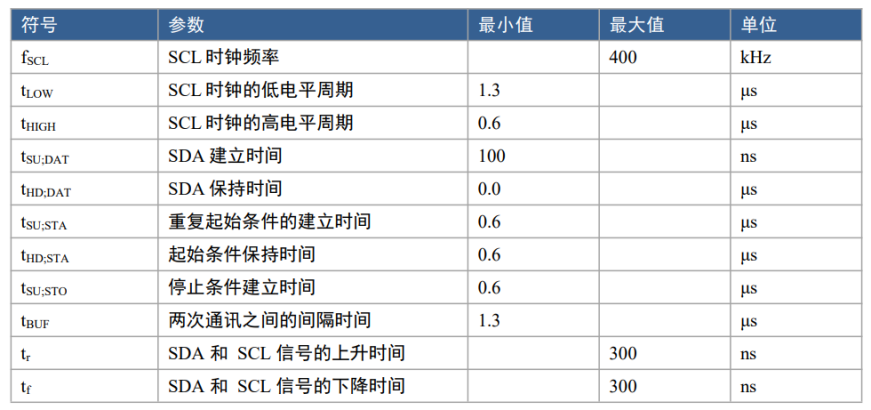

I 2C I2C ಬಸ್‌ನಲ್ಲಿರುವ SDA ಮತ್ತು SCL ಲೈನ್‌ಗಳ ಬಸ್ ಲೈನ್ ಗುಣಲಕ್ಷಣಗಳು

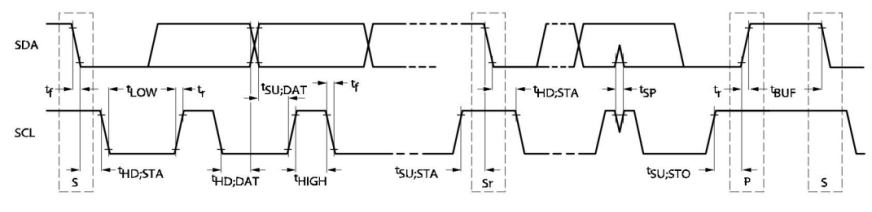

I 2C ಟೈಮಿಂಗ್ ರೇಖಾಚಿತ್ರ

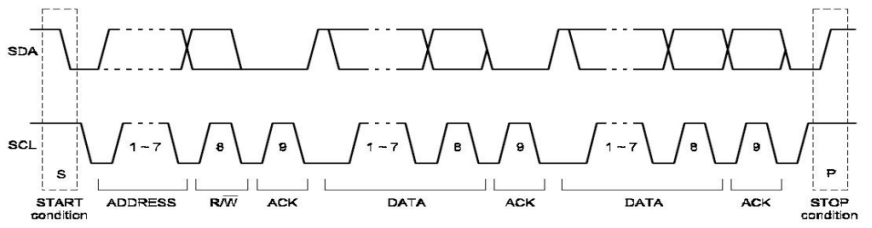

I 2C ಸಂವಹನ ಪ್ರೋಟೋಕಾಲ್

2.3 SCL ಅಧಿಕವಾಗಿರುವಾಗ ಮತ್ತು SDA ಹೆಚ್ಚಿನದಿಂದ ಕೆಳಕ್ಕೆ ಪರಿವರ್ತನೆಯಾದಾಗ, ಇದು I2C ಡೇಟಾ ಸಂವಹನದ ಪ್ರಾರಂಭವನ್ನು ಸಂಕೇತಿಸುತ್ತದೆ. I2C ಮಾಸ್ಟರ್ ಸಾಧನವು ಅನುಕ್ರಮವಾಗಿ ಸ್ಲೇವ್ ಸಾಧನದ 7-ಬಿಟ್ ವಿಳಾಸವನ್ನು ಕಳುಹಿಸುತ್ತದೆ, ನಂತರ R/W ಕಂಟ್ರೋಲ್ ಬಿಟ್ ಅನ್ನು ಓದುವ/ಬರೆಯುವ ಕಾರ್ಯಾಚರಣೆಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡುತ್ತದೆ. ವಿಳಾಸವನ್ನು ಗುರುತಿಸಿದ ನಂತರ, ಒಂಬತ್ತನೇ SCL (ACK) ಚಕ್ರದಲ್ಲಿ SDA ಅನ್ನು ಕಡಿಮೆ ಮಾಡುವ ಮೂಲಕ ಗುಲಾಮನು ಸ್ವೀಕೃತಿ ಸಂಕೇತವನ್ನು ರಚಿಸುತ್ತಾನೆ. SCL ಹೆಚ್ಚಿರುವಾಗ ಮತ್ತು SDA ಕಡಿಮೆಯಿಂದ ಹೆಚ್ಚಿನದಕ್ಕೆ ಪರಿವರ್ತನೆಯಾದಾಗ, ಇದು I2C ಡೇಟಾ ಸಂವಹನದ ಅಂತ್ಯವನ್ನು ಸೂಚಿಸುತ್ತದೆ. SCL ಹೆಚ್ಚಿರುವಾಗ SDA ಯಲ್ಲಿನ ಡೇಟಾ ಸ್ಥಿರವಾಗಿರಬೇಕು ಮತ್ತು SCL ಕಡಿಮೆಯಾದಾಗ ಮಾತ್ರ ಅದು ಬದಲಾಗಬಹುದು.

3.TO-46 ಮೆಟಲ್ ಟ್ಯೂಬ್ ಪ್ಯಾಕೇಜ್ ಮತ್ತು ಆಯಾಮಗಳು

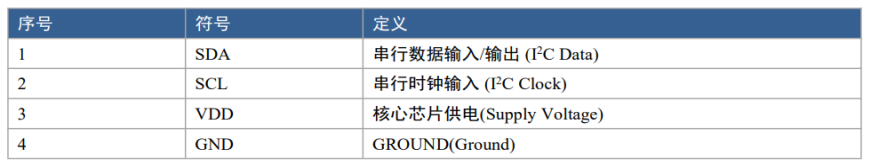

3.1 ಪಿನ್ ವ್ಯಾಖ್ಯಾನಗಳು

3.2 ರಚನಾತ್ಮಕ ವಿನ್ಯಾಸದ ಅವಶ್ಯಕತೆಗಳು

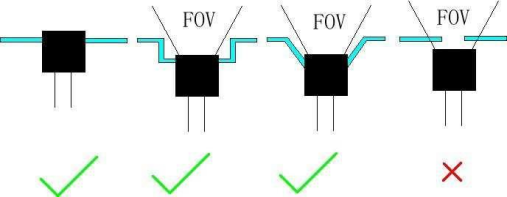

ಲೋಹದ ಆಪ್ಟಿಕಲ್ ಕಪ್ ಹೊಂದಿರುವ ಮಾದರಿಗಳಿಗೆ, ರಚನಾತ್ಮಕವಾಗಿ ಅನುಮತಿಸಿದರೆ, ಸಂವೇದಕ ಲೆನ್ಸ್ ಸಾಧನದ ವಸತಿ ಮೇಲಿನ ಮೇಲ್ಮೈಯನ್ನು ಮೀರಿ ವಿಸ್ತರಿಸಬಹುದು. ಘಟಕವನ್ನು ಹಿಮ್ಮೆಟ್ಟಿಸುವ ಅಗತ್ಯವಿರುವ ಸೌಂದರ್ಯದ ನಿರ್ಬಂಧಗಳು ಇದ್ದಲ್ಲಿ, ವಿನ್ಯಾಸವು ಸಾಧನದ ವೀಕ್ಷಣಾ ಕ್ಷೇತ್ರಕ್ಕೆ ಅಡ್ಡಿಯಾಗದಂತೆ ರಚನೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಬೇಕು.

ನಿರ್ದಿಷ್ಟ ಅಗತ್ಯಗಳ ಕಾರಣದಿಂದ TO46 ಬೇರ್ ಸೆನ್ಸರ್ ಚಿಪ್‌ನ ಬಳಕೆಯ ಅಗತ್ಯವಿರುವ ಉತ್ಪನ್ನಗಳಿಗೆ, ಸಂವೇದಕದ ಅಂತರ್ಗತ ಕ್ಷೇತ್ರ ವೀಕ್ಷಣೆ (FOV) ಸರಿಸುಮಾರು 90 ಡಿಗ್ರಿಗಳಷ್ಟಿರುತ್ತದೆ. ಅತಿಗೆಂಪು ಥರ್ಮೋಪೈಲ್ ಸಂವೇದಕಗಳು ಬೆಳಕು ಮತ್ತು ಶಾಖಕ್ಕೆ ಬಹಳ ಸಂವೇದನಾಶೀಲವಾಗಿರುವುದರಿಂದ, ಸ್ಥಿರವಾದ ಸುತ್ತುವರಿದ ತಾಪಮಾನವು ದಾರಿತಪ್ಪಿ ಬೆಳಕಿನ ಹಸ್ತಕ್ಷೇಪವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಇದು ಹೆಚ್ಚು ನಿಖರವಾದ ಮಾಪನ ಫಲಿತಾಂಶಗಳಿಗೆ ಕಾರಣವಾಗುತ್ತದೆ. ಸಾಮಾನ್ಯವಾಗಿ, ಸಂವೇದಕದೊಂದಿಗೆ ನೇರ ಮಾಪನವನ್ನು ಶಿಫಾರಸು ಮಾಡುವುದಿಲ್ಲ; ಉತ್ಪನ್ನದ ಅನ್ವಯಗಳಿಗೆ ರಚನಾತ್ಮಕ ಏಕೀಕರಣದ ಅಗತ್ಯವಿದೆ. ಸಂವೇದಕವು ಸಿಲಿಕಾನ್ ಆಪ್ಟಿಕಲ್ ಫಿಲ್ಟರ್‌ನೊಂದಿಗೆ ಬರುತ್ತದೆ, ಇದು ಅತಿಗೆಂಪು ಸಂಕೇತಗಳನ್ನು ದುರ್ಬಲಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ಕಡಿಮೆ ಮಾಪನ ಫಲಿತಾಂಶಗಳಿಗೆ ಕಾರಣವಾಗಬಹುದು. ಸಂಪೂರ್ಣವಾಗಿ ಅಗತ್ಯವಿಲ್ಲದಿದ್ದರೆ, ಹೆಚ್ಚುವರಿ ಫಿಲ್ಟರ್‌ಗಳನ್ನು ಸೇರಿಸಬಾರದು.

4.1 ಉಷ್ಣ ವಿನ್ಯಾಸದ ಅವಶ್ಯಕತೆಗಳು

ಸುತ್ತುವರಿದ ತಾಪಮಾನವು ಮಾಪನದ ನಿಖರತೆಯ ಮೇಲೆ ಗಮನಾರ್ಹವಾಗಿ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ, ಆದ್ದರಿಂದ ಶಾಖದ ಮೂಲಗಳಿಂದ ಹಸ್ತಕ್ಷೇಪವನ್ನು ತಪ್ಪಿಸಲು ಸಂವೇದಕವನ್ನು ಸ್ಥಿರ ವಾತಾವರಣದಲ್ಲಿ ಇಡುವುದು ಮುಖ್ಯವಾಗಿದೆ. ಆದ್ದರಿಂದ, ಇದು ಹೆಚ್ಚಿನ ಶಾಖ-ಉತ್ಪಾದಿಸುವ ಘಟಕಗಳಿಂದ ದೂರವಿರಬೇಕು. ಪಿಸಿಬಿಯಲ್ಲಿ, ಸಂವೇದಕದ ಸುತ್ತಲೂ ಸ್ಲಾಟ್‌ಗಳನ್ನು ವಿನ್ಯಾಸಗೊಳಿಸಲು ಸಲಹೆ ನೀಡಲಾಗುತ್ತದೆ, ಅದನ್ನು ಪ್ರತ್ಯೇಕ ಪ್ರದೇಶದಲ್ಲಿ ಇರಿಸಿ.

4.2 ಅಳತೆ ದೂರ

ಸಂವೇದಕದ ಔಟ್‌ಪುಟ್ ಗುಣಲಕ್ಷಣಗಳು ಹತ್ತಿರದ ವ್ಯಾಪ್ತಿಯಲ್ಲಿ ಅಳೆಯುವಾಗ ದೂರದಿಂದ ಹೆಚ್ಚು ಪ್ರಭಾವಿತವಾಗಿರುತ್ತದೆ (ಸಾಮಾನ್ಯವಾಗಿ ಸಂವೇದಕ ಲೆನ್ಸ್‌ನ 20mm ಒಳಗೆ). ಆದ್ದರಿಂದ, ಮಾನವ ದೇಹದ ಉಷ್ಣತೆಯನ್ನು ಅಳೆಯಲು, ಸುಮಾರು 2-5 ಸೆಂ.ಮೀ ದೂರವನ್ನು ಶಿಫಾರಸು ಮಾಡಲಾಗಿದೆ. ಇತರ ವಸ್ತುಗಳನ್ನು ಅಳೆಯಲು, ವೀಕ್ಷಣೆಯ ಕ್ಷೇತ್ರದ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುವವರೆಗೆ ದೂರವನ್ನು ವಿಸ್ತರಿಸಬಹುದು.

5. ಕಾರ್ಯಕ್ರಮದ ವಿನ್ಯಾಸ

5.1 ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಮೋಡ್: ಈ ಕ್ರಮದಲ್ಲಿ, I2C ಕಾನ್ಫಿಗರೇಶನ್ ಅನ್ನು ರಿಜಿಸ್ಟರ್ ಸೆಟ್ಟಿಂಗ್‌ಗಳ ಮೂಲಕ ಕಾರ್ಯಗತಗೊಳಿಸಲಾಗುತ್ತದೆ, ಇದು ನೇರ I2C ಡೇಟಾ ಓದುವಿಕೆಯನ್ನು ಅನುಮತಿಸುತ್ತದೆ.

5.2 ನಿದ್ರೆ ಮೋಡ್:

ಸ್ಲೀಪ್ ಮೋಡ್‌ನಲ್ಲಿ, SDA ಲೈನ್ ಅನ್ನು INT ಔಟ್‌ಪುಟ್‌ನಂತೆ ಮರುಉದ್ದೇಶಿಸಲಾಗುತ್ತದೆ ಮತ್ತು SCL ಅಧಿಕವಾಗಿದ್ದಾಗ I2C ಅನ್ನು ನಿಷ್ಕ್ರಿಯಗೊಳಿಸಲಾಗುತ್ತದೆ. ಆಂತರಿಕ ತಾಪಮಾನ ಸಂವೇದಕ ಔಟ್‌ಪುಟ್ ಅಲ್ಲ, ಸೆನ್ಸರ್ ಚಾನಲ್ ಅನ್ನು ಮಾತ್ರ ಹೋಲಿಸಲಾಗುತ್ತದೆ. I2C IDLE ಮೋಡ್‌ನಲ್ಲಿ, 1 ms ನಿಂದ 1 s (100-bit) ವರೆಗೆ ಇರುವ ಸ್ಲೀಪ್‌ಗೆ ಪ್ರವೇಶಿಸಲು sleep_en = 25.6 ಮತ್ತು mode_en = 8 ಅನ್ನು ಹೊಂದಿಸಿ. ಎಚ್ಚರವಾದ ನಂತರ, ADC ಮಾಪನಾಂಕ ನಿರ್ಣಯ ಔಟ್‌ಪುಟ್ ಪಡೆಯಲು ಪರಿವರ್ತನೆಯನ್ನು ನಡೆಸಲಾಗುತ್ತದೆ. ಷರತ್ತುಗಳನ್ನು ಪೂರೈಸಿದರೆ ಅಡಚಣೆಯನ್ನು ಪ್ರಚೋದಿಸಲು ಮಿತಿಯ ವಿರುದ್ಧ ಮಾಪನಾಂಕ ನಿರ್ಣಯಿಸಿದ ADC ಕಚ್ಚಾ ಡೇಟಾವನ್ನು ಬಳಸಿಕೊಂಡು ಚಾನಲ್ ಸಂಯೋಜನೆಯ ಪರಿಶೀಲನೆಗಳನ್ನು ನಡೆಸಲಾಗುತ್ತದೆ. ಮೌಲ್ಯಗಳು ಸೆಟ್ ಮಿತಿಯನ್ನು ಮೀರಿದಾಗ ಅಥವಾ ಕೆಳಗೆ ಬಿದ್ದಾಗ ಅಡಚಣೆಯನ್ನು ಪ್ರಚೋದಿಸಲು ರಿಜಿಸ್ಟರ್‌ಗಳನ್ನು ಕಾನ್ಫಿಗರ್ ಮಾಡಬಹುದು. ಹೋಲಿಕೆಯ ನಂತರ, ಸಾಧನವು ನಿದ್ರೆಗೆ ಮರಳುತ್ತದೆ. ಪೂರ್ವನಿಯೋಜಿತವಾಗಿ, SDA ಹೆಚ್ಚಾಗಿರುತ್ತದೆ; ಅಡಚಣೆ ಸಂಭವಿಸಿದಾಗ, ಅದನ್ನು ಕೆಳಕ್ಕೆ ಎಳೆಯಲಾಗುತ್ತದೆ ಮತ್ತು 50 ms ನಂತರ ಹೆಚ್ಚಿನದಕ್ಕೆ ಹಿಂತಿರುಗಿಸಲಾಗುತ್ತದೆ. ಈ ಅಡಚಣೆ ಸಂಕೇತವು MCU ಅನ್ನು ಎಚ್ಚರಗೊಳಿಸಬಹುದು. ಒಮ್ಮೆ MCU INT ಸಿಗ್ನಲ್ ಅನ್ನು ಪತ್ತೆ ಮಾಡಿದ ನಂತರ, ಅದು SCL ಅನ್ನು 10 ms ಗಿಂತ ಹೆಚ್ಚು ಕಾಲ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, sleep_en = 2 ನೊಂದಿಗೆ I0C IDLE ಮೋಡ್‌ಗೆ ಹಿಂತಿರುಗುತ್ತದೆ.

6. ವಿನ್ಯಾಸ ಪರಿಗಣನೆಗಳು

ಅಪ್ಲಿಕೇಶನ್ ವಿನ್ಯಾಸದಲ್ಲಿ, ಮಾಪನ ವಸ್ತು (ದ್ರವ, ಘನ, ಅಥವಾ ಮಾನವ ದೇಹ), ಮಾಪನದ ದೂರ ಮತ್ತು ತಾಪಮಾನದ ವ್ಯಾಪ್ತಿಯ ಗುಣಲಕ್ಷಣಗಳನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವುದು ಅತ್ಯಗತ್ಯ. ಅಪ್ಲಿಕೇಶನ್ ಪರಿಸರದ ಆಧಾರದ ಮೇಲೆ, ಅಳತೆಯ ನಿಖರತೆಯನ್ನು ಹೆಚ್ಚಿಸಲು ಅಲ್ಗಾರಿದಮ್ ಆಪ್ಟಿಮೈಸೇಶನ್ ನಿರ್ಣಾಯಕವಾಗಿದೆ.

ಮೂಲ ಚಿಪ್ ಅಲ್ಗಾರಿದಮ್‌ಗಳನ್ನು ಉಷ್ಣ ಸಮತೋಲನ ಮತ್ತು ಐಸೋಥರ್ಮಲ್ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಮಾತ್ರ ನಿರ್ದಿಷ್ಟಪಡಿಸಿದ ನಿಖರತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ (ಅಲ್ಲಿ ಸಂವೇದಕ ಪ್ಯಾಕೇಜ್‌ನಲ್ಲಿ ತಾಪಮಾನ ವ್ಯತ್ಯಾಸವಿಲ್ಲ). ಸಂವೇದಕ ಪ್ಯಾಕೇಜ್‌ನಲ್ಲಿನ ಯಾವುದೇ ತಾಪಮಾನದ ಗ್ರೇಡಿಯಂಟ್ ಮಾಪನ ನಿಖರತೆಯನ್ನು ಪ್ರತಿಕೂಲವಾಗಿ ಪರಿಣಾಮ ಬೀರಬಹುದು. ತಾಪಮಾನ ವ್ಯತ್ಯಾಸಗಳನ್ನು ಉಂಟುಮಾಡುವ ಸಂದರ್ಭಗಳು ಸಂವೇದಕದ ಕೆಳಭಾಗದಲ್ಲಿ ಅಥವಾ ಅದರ ಬದಿಯಲ್ಲಿ ಅಥವಾ ಹತ್ತಿರವಿರುವ ಶಾಖ-ಉತ್ಪಾದಿಸುವ ಘಟಕಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ, ಅಥವಾ ಸಂವೇದಕವನ್ನು ಅಳತೆ ಮಾಡಲಾದ ವಸ್ತುವಿಗೆ ಬಹಳ ಹತ್ತಿರದಲ್ಲಿ ಇರಿಸಿದಾಗ, ಇದು ಸಂವೇದಕದ ಸ್ಥಳೀಯ ತಾಪನಕ್ಕೆ ಕಾರಣವಾಗಬಹುದು.

ಉತ್ಪನ್ನಗಳು ಮತ್ತು ಅಪ್ಲಿಕೇಶನ್ ಪರಿಹಾರಗಳಿಗೆ ಸಂಬಂಧಿಸಿದ ಪ್ರಶ್ನೆಗಳು ಅಥವಾ ಅವಶ್ಯಕತೆಗಳನ್ನು ನೀವು ಹೊಂದಿದ್ದರೆ SLKOR, ದಯವಿಟ್ಟು ನಮ್ಮನ್ನು ಸಂಪರ್ಕಿಸಲು ಮುಕ್ತವಾಗಿರಿ. ಮೀಸಲಾದ ಬೆಂಬಲ ಮತ್ತು ಸಹಾಯವನ್ನು ಒದಗಿಸಲು ನಾವು ಇಲ್ಲಿದ್ದೇವೆ!
