Батерија ИЦ за заштита

Опис

l Tтој SL435 IC за заштита на батеријата е дизајниран да ја заштити литиум-јонската/полимерната батерија од оштетување или деградирање на животниот век поради преполнување, прекумерно празнење и/или прекумерна струја за системи со едноклеточни литиум-јонски/полимерни батерии, како што се мобилните телефони. Ултра малиот пакет и помалку потребните надворешни компоненти го прават идеално да се интегрира SL435 во ограничениот простор на батерискиот пакет. Точниот напон за откривање на преполнување од ±25mV обезбедува безбедно и целосно искористено полнење. Многу ниската струја на мирување испушта малку струја од ќелијата додека се складира.

Карактеристики

l Намалување на големината на плочата поради минијатурен пакет SOT-23-6.

l Ултра-ниска мирувачка струја на 3μA (Vcc=3.9V).

l Две нивоа на откривање за прекумерна струја

l Заштита.

l Автоматско обновување

l 0v полнење

l Прецизен напон за заштита од преполнување 4.425V ± 25mV за SL435

l Функција за откривање оптоварување за време на режимот на преполнување.

l Времето на доцнење се генерира од внатрешни кола. Не се потребни надворешни кондензатори.

апликации

l ИЦ за заштита за едноклеточен литиум-јонски/литиум-полимерен пакет батерии:

          вграден мобилен телефон

          ќелија на дигитален производ

          камера ќелија

          пренослива моќ

l Внатрешна реална температура за лемење со повторно проток < 250 степени, време на висока температура < 7 с.

Подредување информации

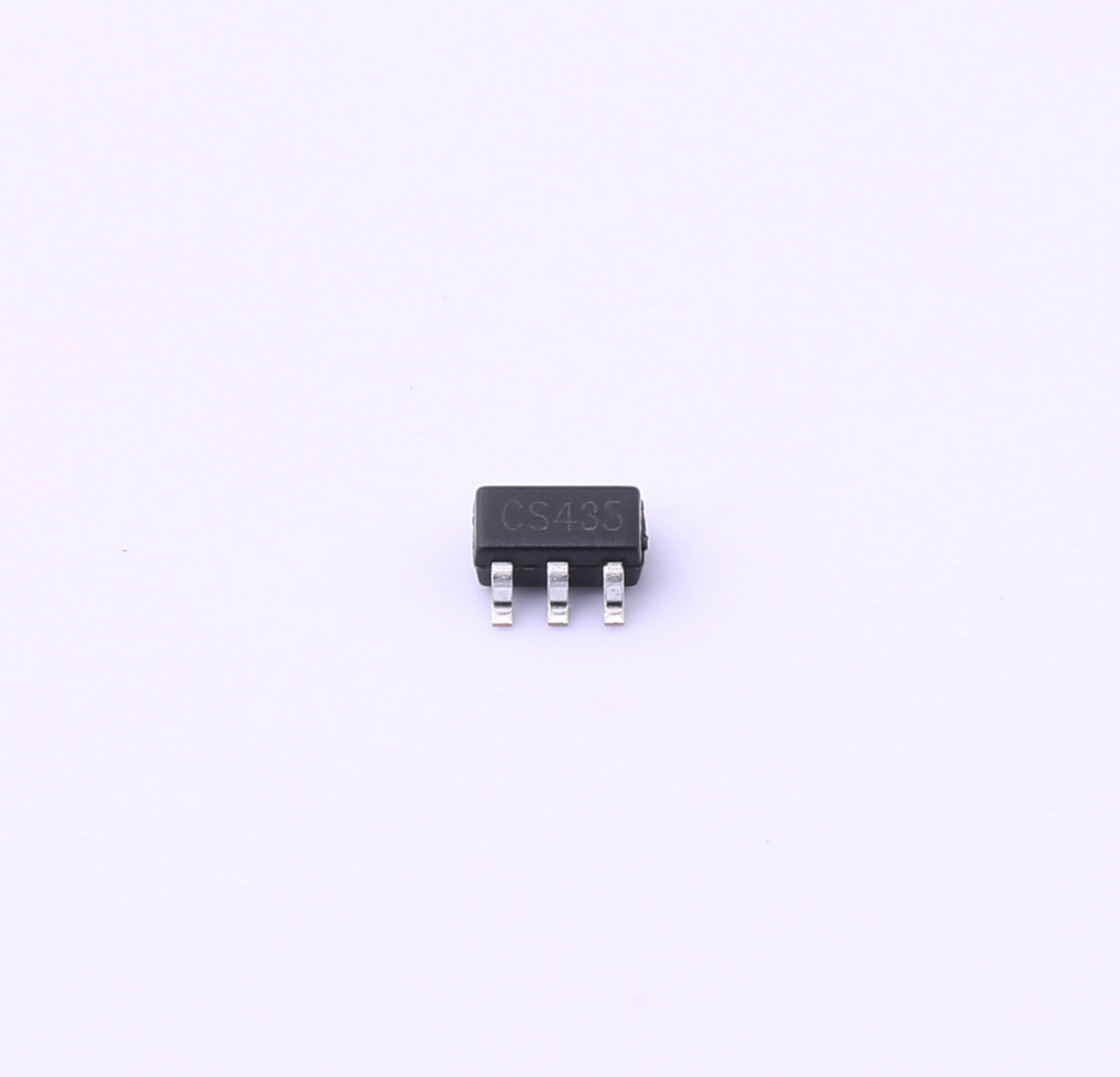

       SL435

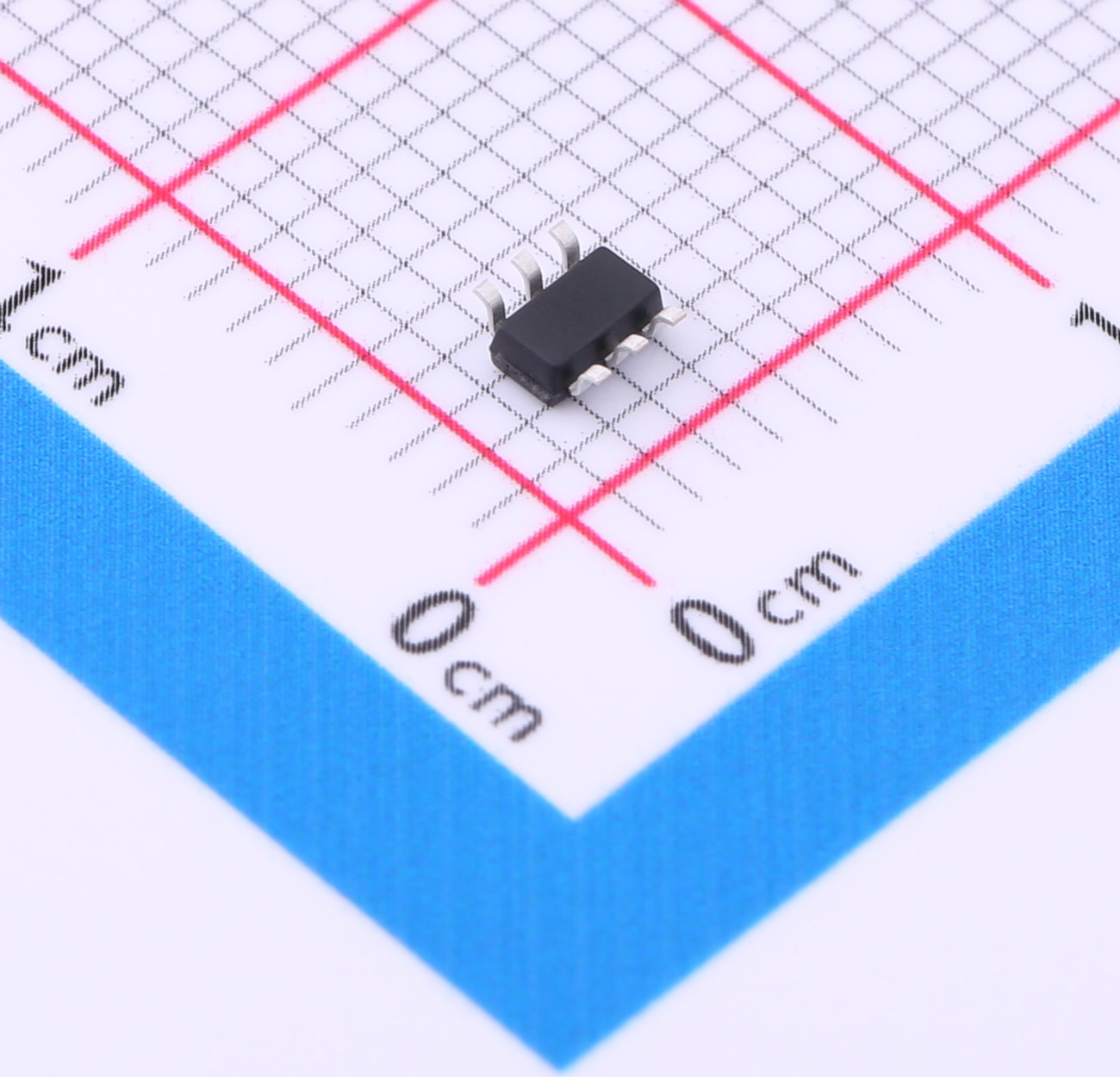

l пакет тип: СОТ-23-6

l Температурен опсег: -40°C~+85℃

l Заштита од преоптоварување: 4.4-4.425V,4.425-4.45V
