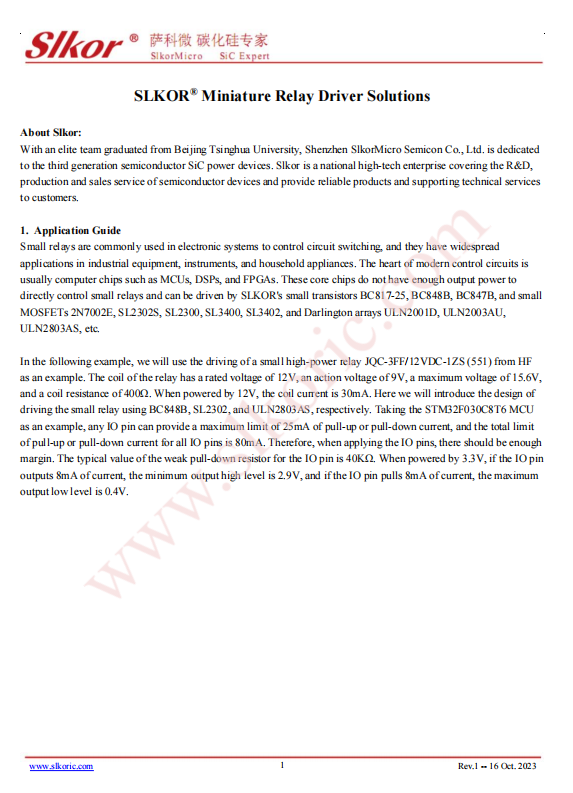

SLKORलघु रिले ड्रायव्हर सोल्यूशन्स

Slkor बद्दल:

Slkor चे मुख्यालय शेन्झेन, ग्वांगडोंग प्रांत, चीन येथे आहे. कंपनीचा विकास नवीन साहित्य, नवीन प्रक्रिया आणि नवीन उत्पादनांद्वारे चालतो. Slkor तांत्रिक संघ प्रामुख्याने दक्षिण कोरियातील योन्सेई विद्यापीठ आणि चीनमधील त्सिंगुआ विद्यापीठातील तज्ञांचा समावेश आहे. त्यांनी सिलिकॉन कार्बाइड MOSFETs आणि पाचव्या पिढीतील अल्ट्रा-फास्ट रिकव्हरी पॉवर डायोड तंत्रज्ञानाच्या आंतरराष्ट्रीय स्तरावरील आघाडीच्या उत्पादन प्रक्रियेत प्रभुत्व मिळवले आहे. फॅबलेस डिझाइन कंपनी म्हणून सुरुवातीच्या स्थितीपासून, Slkor एका एकात्मिक कंपनीमध्ये विकसित झाली आहे जी डिझाइन संशोधन आणि विकास, उत्पादन, विक्री आणि तांत्रिक सेवा एकत्र करते. Slkor हा एक राष्ट्रीय उच्च-तंत्रज्ञान उपक्रम आहे आणि त्याने ISO9001 गुणवत्ता व्यवस्थापन प्रणाली प्रमाणपत्र तसेच ROHS आणि REACH सारखी EU प्रमाणपत्रे प्राप्त केली आहेत.

Slkor च्या बुसान, दक्षिण कोरिया, बीजिंग आणि सुझोऊ, चीन येथे संशोधन आणि विकास संस्था आहेत. बहुतेक वेफर उत्पादन आणि चिप पॅकेजिंग आणि चाचणी चीनमध्ये केली जाते. शेन्झेनमधील मुख्यालयात प्रयोगशाळा आणि मध्यवर्ती कोठार आहे. कंपनीचे आंतरराष्ट्रीय सहकार्य नेटवर्क जगभरात पसरले आहे, जगभरातील दहा हजारांहून अधिक ग्राहकांना सेवा देत आहे. Slkor ने शंभर सशर्त पेटंट शोधांसाठी अर्ज केला आहे आणि 2000 हून अधिक उत्पादन मॉडेल ऑफर केले आहेत. त्यांनी सर्वसमावेशक व्यवस्थापन प्रणाली आणि सुव्यवस्थित कार्यप्रवाह स्थापित केले आहेत. उत्कृष्ट दर्जाच्या आणि प्रमाणित सेवांसह, "SLKOR"ब्रँडने वेगाने ओळख, प्रतिष्ठा आणि बाजारपेठेतील वाटा मिळवला आहे. स्लकोरच्या उत्पादनांमध्ये डायोड्स, ट्रान्झिस्टर, डिस्क्रिट पॉवर डिव्हाइसेस आणि पॉवर मॅनेजमेंट चिप्स यांचा समावेश आहे, ज्यांचे तीन प्रमुख मालिकांमध्ये वर्गीकरण केले आहे. त्यांनी हॉल सेन्सर्स, एडीसी आणि बीएमएस सारखी नवीन उत्पादने देखील सादर केली आहेत. कंपनीने विशेष एमसीयू आणि इंटरफेस चिप्समध्ये वर्षानुवर्षे तांत्रिक कौशल्य जमा केले आहे.

1. अनुप्रयोग मार्गदर्शक

सर्किट स्विचिंग नियंत्रित करण्यासाठी लहान रिले सामान्यतः इलेक्ट्रॉनिक प्रणालींमध्ये वापरल्या जातात आणि त्यांचा औद्योगिक उपकरणे, उपकरणे आणि घरगुती उपकरणांमध्ये व्यापक अनुप्रयोग आहेत. आधुनिक कंट्रोल सर्किट्सचे हृदय सामान्यत: MCUs, DSPs आणि FPGAs सारख्या संगणक चिप्स असतात. या कोर चिप्समध्ये लहान रिले थेट नियंत्रित करण्यासाठी पुरेशी आउटपुट पॉवर नसते आणि ते चालवले जाऊ शकतात SLKORचे लहान ट्रान्झिस्टर BC817-25, BC848B, BC847B, आणि लहान MOSFETs 2N7002E, SL2302S, SL2300, SL3400, SL3402, आणि Darlington arrays ULN2001D, ULN2003, ULN2803, etc.

खालील उदाहरणात, आम्ही उदाहरण म्हणून HF वरून लहान हाय-पॉवर रिले JQC-3FF/12VDC-1ZS (551) च्या ड्रायव्हिंगचा वापर करू. रिलेच्या कॉइलमध्ये 12V चे रेट केलेले व्होल्टेज, 9V चे ॲक्शन व्होल्टेज, 15.6V चे कमाल व्होल्टेज आणि 400Ω चा कॉइल रेझिस्टन्स आहे. 12V द्वारे समर्थित असताना, कॉइलचा प्रवाह 30mA असतो. येथे आम्ही अनुक्रमे BC848B, SL2302, आणि ULN2803AS वापरून लहान रिले चालवण्याची रचना सादर करू. उदाहरण म्हणून STM32F030C8T6 MCU घेतल्यास, कोणताही IO पिन पुल-अप किंवा पुल-डाउन करंटची कमाल मर्यादा 25mA देऊ शकतो आणि सर्व IO पिनसाठी पुल-अप किंवा पुल-डाउन करंटची एकूण मर्यादा 80mA आहे. म्हणून, IO पिन लागू करताना, पुरेसे मार्जिन असावे. IO पिनसाठी कमकुवत पुल-डाउन रेझिस्टरचे वैशिष्ट्यपूर्ण मूल्य 40KΩ आहे. 3.3V द्वारे समर्थित असताना, जर IO पिनने 8mA करंट आउटपुट केला, तर किमान आउटपुट उच्च पातळी 2.9V आहे आणि जर IO पिनने 8mA करंट खेचला, तर कमाल आउटपुट कमी पातळी 0.4V आहे.

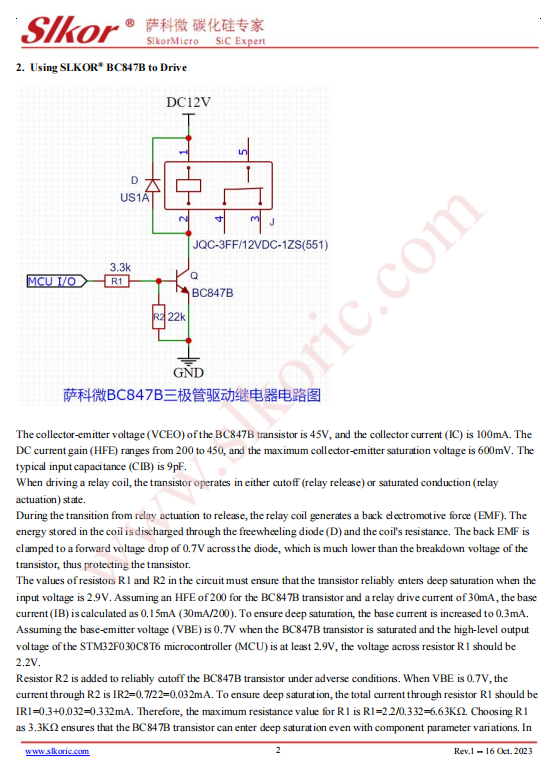

2. वापरून SLKOR BC847B ते Dनदी

BC847B ट्रान्झिस्टरचा कलेक्टर-एमिटर व्होल्टेज (VCEO) 45V आहे आणि कलेक्टर करंट (IC) 100mA आहे. डीसी करंट गेन (एचएफई) 200 ते 450 पर्यंत आहे आणि कमाल कलेक्टर-एमिटर सॅचुरेशन व्होल्टेज 600mV आहे. ठराविक इनपुट कॅपेसिटन्स (CIB) 9pF आहे.

रिले कॉइल चालवताना, ट्रान्झिस्टर एकतर कटऑफ (रिले रिलीज) किंवा संतृप्त वहन (रिले ॲक्ट्युएशन) स्थितीत कार्य करतो.

रिले ॲक्ट्युएशनपासून रिलीझपर्यंतच्या संक्रमणादरम्यान, रिले कॉइल बॅक इलेक्ट्रोमोटिव्ह फोर्स (EMF) निर्माण करते. कॉइलमध्ये साठवलेली ऊर्जा फ्रीव्हीलिंग डायोड (डी) आणि कॉइलच्या प्रतिकाराद्वारे सोडली जाते. बॅक EMF डायोडवर 0.7V च्या फॉरवर्ड व्होल्टेज ड्रॉपवर क्लॅम्प केला जातो, जो ट्रान्झिस्टरच्या ब्रेकडाउन व्होल्टेजपेक्षा खूपच कमी असतो, त्यामुळे ट्रान्झिस्टरचे संरक्षण होते.

सर्किटमधील प्रतिरोधक R1 आणि R2 ची मूल्ये इनपुट व्होल्टेज 2.9V असताना ट्रांझिस्टर विश्वासार्हपणे खोल संपृक्ततेमध्ये प्रवेश करते याची खात्री करणे आवश्यक आहे. BC200B ट्रान्झिस्टरसाठी 847 चा HFE आणि 30mA चा रिले ड्राइव्ह करंट गृहीत धरल्यास, बेस करंट (IB) 0.15mA (30mA/200) म्हणून मोजला जातो. खोल संपृक्तता सुनिश्चित करण्यासाठी, बेस करंट 0.3mA पर्यंत वाढविला जातो. BC0.7B ट्रान्झिस्टर संपृक्त असताना बेस-एमिटर व्होल्टेज (VBE) 847V आहे असे गृहीत धरले आणि STM32F030C8T6 मायक्रोकंट्रोलर (MCU) चे उच्च-स्तरीय आउटपुट व्होल्टेज किमान 2.9V आहे, रेझिस्टर R1 मधील व्होल्टेज 2.2 असावे.

प्रतिकूल परिस्थितीत BC2B ट्रान्झिस्टर विश्वसनीयरित्या कटऑफ करण्यासाठी रेझिस्टर R847 जोडला जातो. जेव्हा VBE 0.7V असतो, तेव्हा R2 द्वारे प्रवाह IR2=0.7/22=0.032mA असतो. खोल संपृक्तता सुनिश्चित करण्यासाठी, रेझिस्टर R1 द्वारे एकूण प्रवाह IR1=0.3+0.032=0.332mA असावा. म्हणून, R1 साठी कमाल प्रतिकार मूल्य R1=2.2/0.332=6.63KΩ आहे. 1KΩ म्हणून R3.3 निवडणे हे सुनिश्चित करते की BC847B ट्रान्झिस्टर घटक पॅरामीटर भिन्नतेसह देखील खोल संपृक्तता प्रविष्ट करू शकतो. खोल संपृक्ततेमध्ये, जेव्हा वीज पुरवठा 12V असतो, तेव्हा किमान रिले ड्राइव्ह व्होल्टेज 11.4V असते, जे विश्वसनीय रिले ॲक्ट्युएशन सुनिश्चित करण्यासाठी पुरेसे असते.

वहनासाठी लागणारा स्थिर वेळ R=R1|R2=2.9KΩ, आणि RC=2.9KΩ*9pF=26.1pS असा अंदाजे लावला जाऊ शकतो. संक्रमण प्रक्रिया वेळ अत्यंत कमी आहे!

जेव्हा STM32F030C8T6 MCU कमी-स्तरीय व्होल्टेज आउटपुट करते, जे जास्तीत जास्त 0.4V असते, तेव्हा BC847B ट्रान्झिस्टरचा बेस-एमिटर व्होल्टेज 0.4V पेक्षा कमी असतो, ज्यामुळे रिले रिलीजसाठी विश्वसनीय कटऑफ सुनिश्चित होते.

जास्तीत जास्त विश्वासार्हता सुनिश्चित करण्यासाठी, STM40F32C030T8 MCU साठी सॉफ्टवेअरमध्ये कॉन्फिगर केलेल्या I/O पोर्टसाठी कमकुवत पुल-डाउन प्रतिरोधक (6KΩ चे वैशिष्ट्यपूर्ण मूल्य) सक्षम करण्याची शिफारस केली जाते.

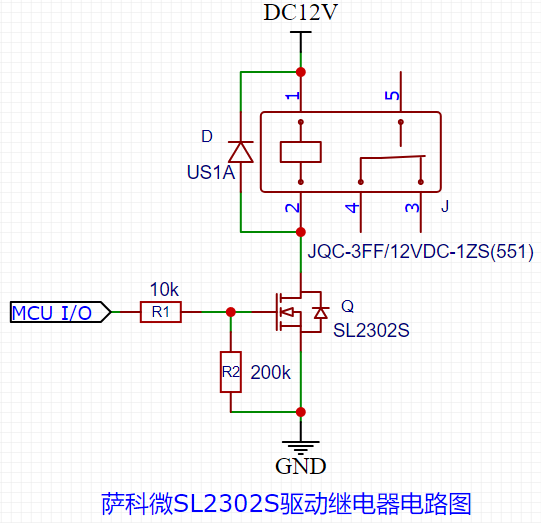

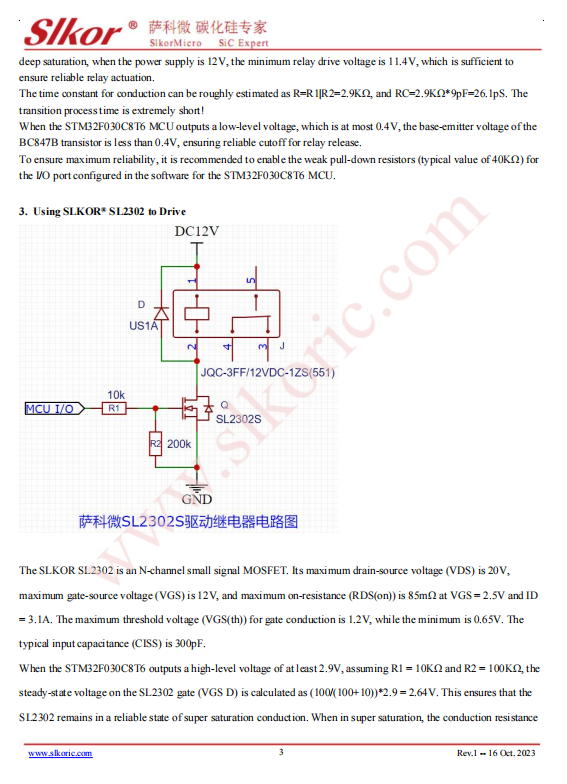

3. वापरून SLKOR SL2302 ते Dनदी

The SLKOR SL2302 एक N-चॅनेल लहान सिग्नल MOSFET आहे. त्याची कमाल ड्रेन-सोर्स व्होल्टेज (VDS) 20V आहे, कमाल गेट-सोर्स व्होल्टेज (VGS) 12V आहे आणि VGS = 85V आणि ID = 2.5A वर कमाल ऑन-रेझिस्टन्स (RDS(चालू)) 3.1mΩ आहे. गेट वहनासाठी कमाल थ्रेशोल्ड व्होल्टेज (VGS(th)) 1.2V आहे, तर किमान 0.65V आहे. ठराविक इनपुट कॅपेसिटन्स (CISS) 300pF आहे.

जेव्हा STM32F030C8T6 R2.9 = 1KΩ आणि R10 = 2KΩ गृहीत धरून, किमान 100V चा उच्च-स्तरीय व्होल्टेज आउटपुट करतो, तेव्हा SL2302 गेट (VGS D) वरील स्थिर-स्थिती व्होल्टेज (100/100/10)* म्हणून मोजले जाते 2.9 = 2.64V. हे सुनिश्चित करते की SL2302 सुपर सॅच्युरेशन वहन एक विश्वासार्ह स्थितीत राहते. सुपर सॅच्युरेशनमध्ये असताना, SL2302 चा वहन प्रतिरोध 85mΩ पेक्षा जास्त नसतो. 12V वीज पुरवठा गृहीत धरून, रिले ड्राइव्ह व्होल्टेज 12V च्या अगदी जवळ आहे, जे विश्वसनीय रिले ॲक्ट्युएशनसाठी पुरेसे आहे.

जेव्हा STM32F030C8T6 कमी-स्तरीय व्होल्टेज आउटपुट करते, कमाल 0.4V च्या व्होल्टेजसह, SL2302 गेट व्होल्टेज 0.4V पेक्षा कमी असते, विश्वसनीय कटऑफ सुनिश्चित करते आणि रिलेच्या विश्वसनीय प्रकाशनास परवानगी देते.

वहनासाठी लागणारा स्थिर वेळ R = R1|R2 = 9.1KΩ, आणि RC = 9.1KΩ * 300pF = 2.73ns असा अंदाजे लावला जाऊ शकतो. संक्रमण प्रक्रियेचा कालावधी खूप कमी आहे! जेव्हा रिले ऍक्च्युएशनपासून रिलीझमध्ये बदलते, तेव्हा कॉइल बॅक इलेक्ट्रोमोटिव्ह फोर्स (EMF) तयार करते. कॉइलमध्ये साठवलेली ऊर्जा फ्रीव्हीलिंग डायोड (डी) आणि कॉइलच्या प्रतिकाराद्वारे सोडली जाते. मागील EMF डायोडवर 0.7V च्या फॉरवर्ड व्होल्टेज ड्रॉपवर क्लॅम्प केलेले आहे, जे MOSFET च्या ब्रेकडाउन व्होल्टेजपेक्षा खूपच कमी आहे, त्यामुळे त्याचे संरक्षण होते. जास्तीत जास्त विश्वासार्हता सुनिश्चित करण्यासाठी, STM40F32C030T8 साठी सॉफ्टवेअरमध्ये कॉन्फिगर केलेल्या I/O पोर्टसाठी कमकुवत पुल-डाउन रेझिस्टर (6KΩ चे वैशिष्ट्यपूर्ण मूल्य) सक्षम करण्याची शिफारस केली जाते.

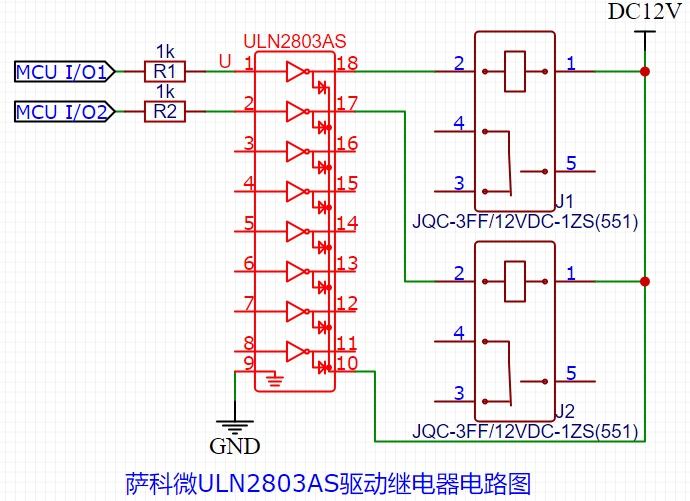

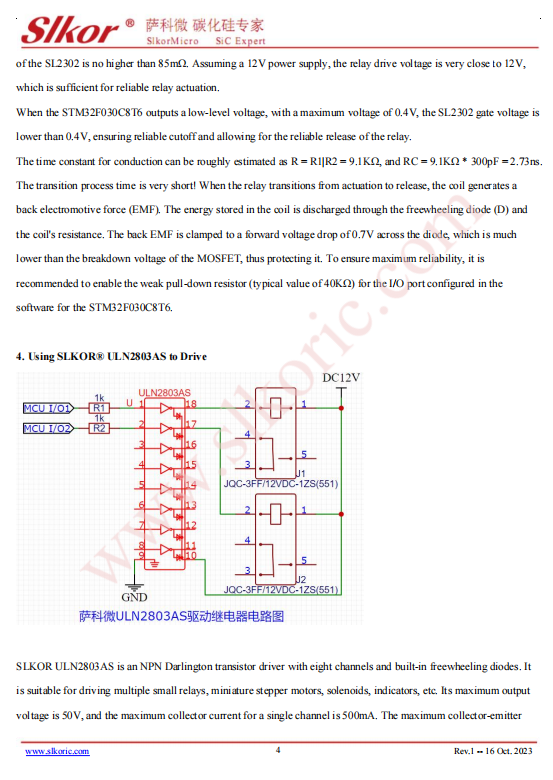

4. वापरून SLKOR ड्राइव्ह करण्यासाठी ULN2803AS

SLKOR ULN2803AS आठ चॅनेल आणि अंगभूत फ्रीव्हीलिंग डायोडसह NPN डार्लिंग्टन ट्रान्झिस्टर ड्रायव्हर आहे. हे एकाधिक लहान रिले, लघु स्टेपर मोटर्स, सोलेनोइड्स, इंडिकेटर्स इत्यादी चालविण्यास योग्य आहे. त्याची कमाल आउटपुट व्होल्टेज 50V आहे आणि एका चॅनेलसाठी कमाल कलेक्टर करंट 500mA आहे. 1.1mA च्या कलेक्टर करंटवर जास्तीत जास्त कलेक्टर-एमिटर सॅच्युरेशन व्होल्टेज 100V आहे आणि कलेक्टर करंट 2.4mA वर चालत असताना कमाल इनपुट व्होल्टेज 200V आहे. 1.35V च्या इनपुट व्होल्टेजवर जास्तीत जास्त इनपुट प्रवाह 3.85mA आहे आणि कमाल इनपुट कॅपेसिटन्स (CI) 25pF आहे.

STM32F030C8T6 हा मुख्य नियंत्रक म्हणून वापरला जातो आणि त्याचे बहुतेक I/O पोर्ट थेट ULN2803AS चे इनपुट चालवू शकतात. किमान उच्च-स्तरीय आउटपुट व्होल्टेज 2.9V आहे, आणि कमाल निम्न-स्तरीय आउटपुट व्होल्टेज 0.4V आहे, जे ULN2803AS चालविण्याच्या आवश्यकता पूर्ण करते. STM32F030C8T6 ची हस्तक्षेप प्रतिकारशक्ती सुधारण्यासाठी, एक 560Ω रेझिस्टर त्याच्या I/O पोर्ट आणि ULN2803AS च्या इनपुट दरम्यान मालिकेत जोडला जाऊ शकतो. लहान रिले चालविण्यासाठी, ULN2803AS चे अंतर्गत फ्रीव्हीलिंग डायोड पुरेशी फ्रीव्हीलिंग क्षमता प्रदान करतात, त्यामुळे सामान्यत: अतिरिक्त फ्रीव्हीलिंग डायोड जोडण्याची आवश्यकता नसते. अत्यंत उच्च विश्वासार्हता आवश्यक असल्यास, स्वतंत्र फ्रीव्हीलिंग डायोड जोडण्याचा विचार केला जाऊ शकतो. ULN2803AS चा सामान्य स्विचिंग वेळ सुमारे 1μs आहे आणि लहान रिले चालविण्यासाठी, पुढील गणना आवश्यक नाही.

12V वीज पुरवठा गृहीत धरून, किमान रिले ड्राइव्ह व्होल्टेज 10.9V आहे, जे विश्वसनीय रिले सक्रिय करण्यासाठी पुरेसे आहे. जेव्हा STM32F030C8T6 कमी-स्तरीय व्होल्टेज आउटपुट करते, कमाल 0.4V च्या व्होल्टेजसह, ULN2803AS विश्वसनीयरित्या कट ऑफ करू शकते आणि रिले सोडू शकते.

जास्तीत जास्त विश्वासार्हता सुनिश्चित करण्यासाठी, STM40F32C030T8 साठी सॉफ्टवेअरमध्ये कॉन्फिगर केलेल्या I/O पोर्टसाठी कमकुवत पुल-डाउन रेझिस्टर (6KΩ चे वैशिष्ट्यपूर्ण मूल्य) सक्षम करण्याची शिफारस केली जाते.
