ESD Diode TVS diode and ESD diode of these two circuit protection devices, the two work on the same principle, but in power, application occasions, packaging form, etc. are very different, specifically in: ESD diodes, the main function is to prevent static electricity, however, anti-static requirements of the junction capacitance value of the low value, generally in the 1 - 3.5PF between the best; and the junction capacitance value of TVS diodes is relatively high.ESD diodes, the main application of the ESD diodes are mainly used for board level protection; TVS diodes are used for primary and secondary protection.

优势产品文档数据

数据手册 3D模型

SLESD05D6CU VRWM(V)：5.0V VBR min(V)：5.6V IR(uA)：2.0μA VC(V)：10.5V CJ(pF)：3.0pF Package：DFN0603

数据手册 3D模型

SLESD03D6BN VRWM(V)：3.3V VBR min(V)：3.6V IR(uA)：1.0μA VC(V)：4.5V CJ(pF)：16.5pF Package：DFN0603

数据手册 3D模型

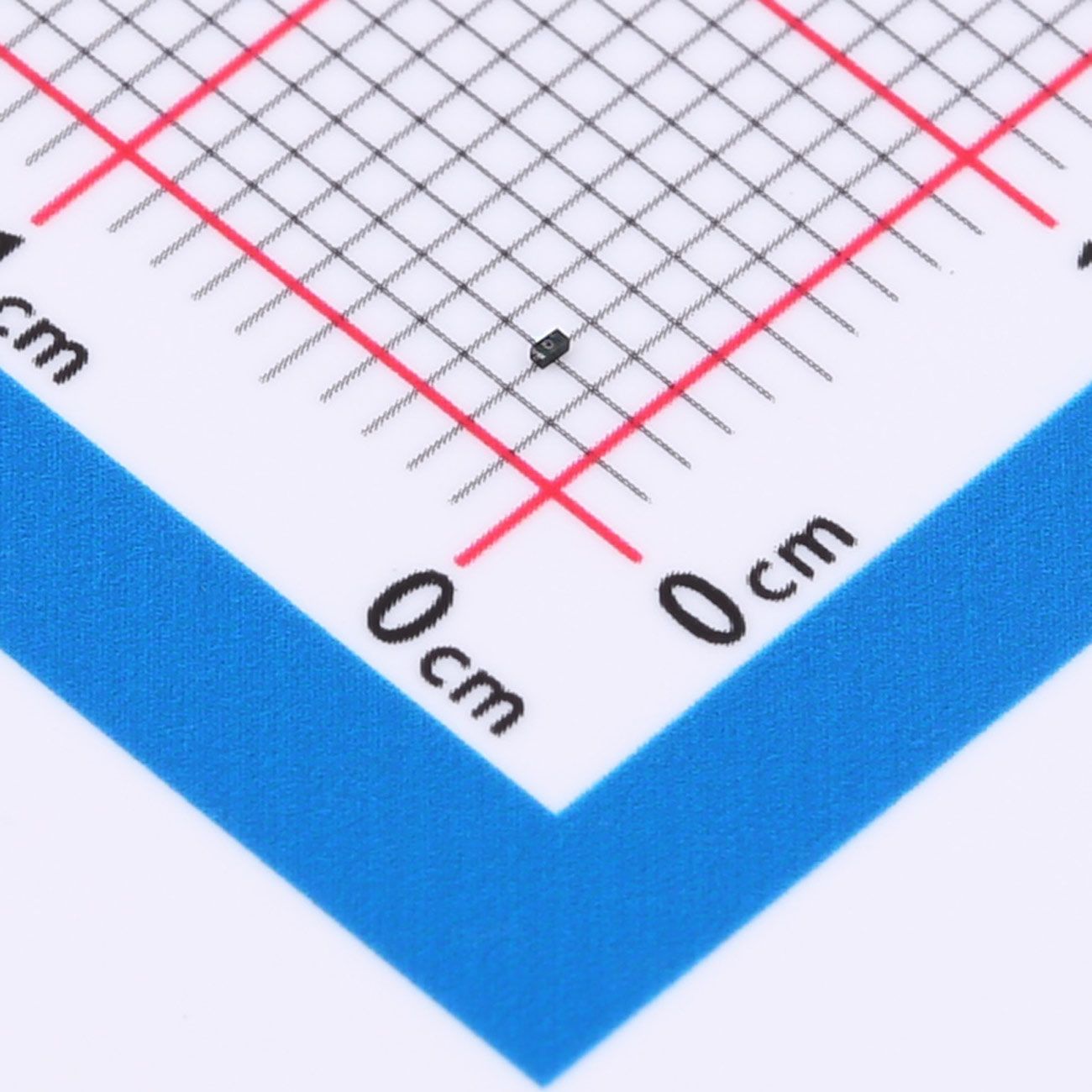

SLESD03D6BU VRWM(V)：3.3V VBR min(V)：4.2V IR(uA)：100nA VC(V)：12V CJ(pF)：0.25pF Package：DFN0603

数据手册 3D模型

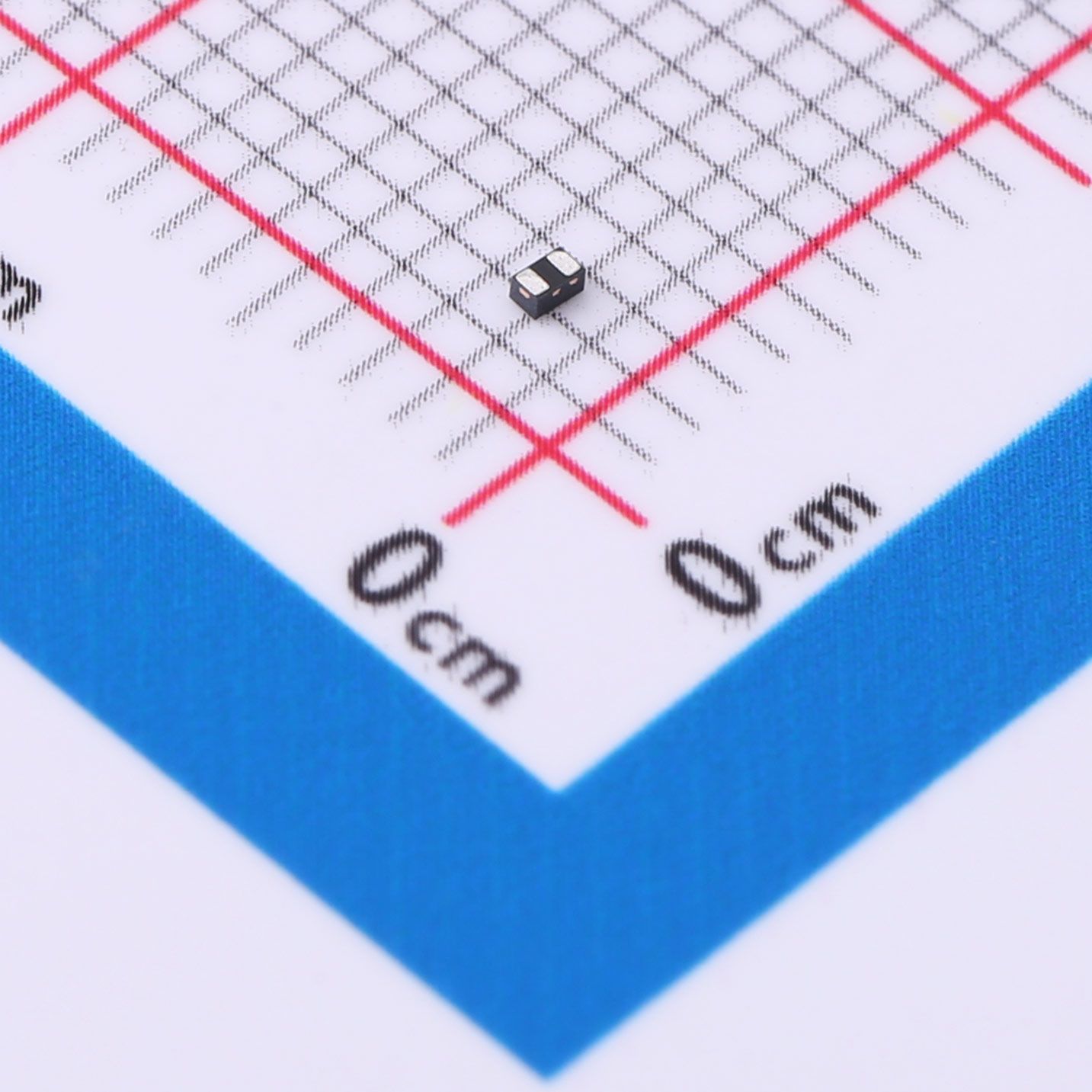

SLESD0501BU VRWM(V)：5 VBR min(V)：9.5 IR(uA)：0.1 VC(V)：11 CJ(pF)：0.45 Package：DFN1006

数据手册 3D模型

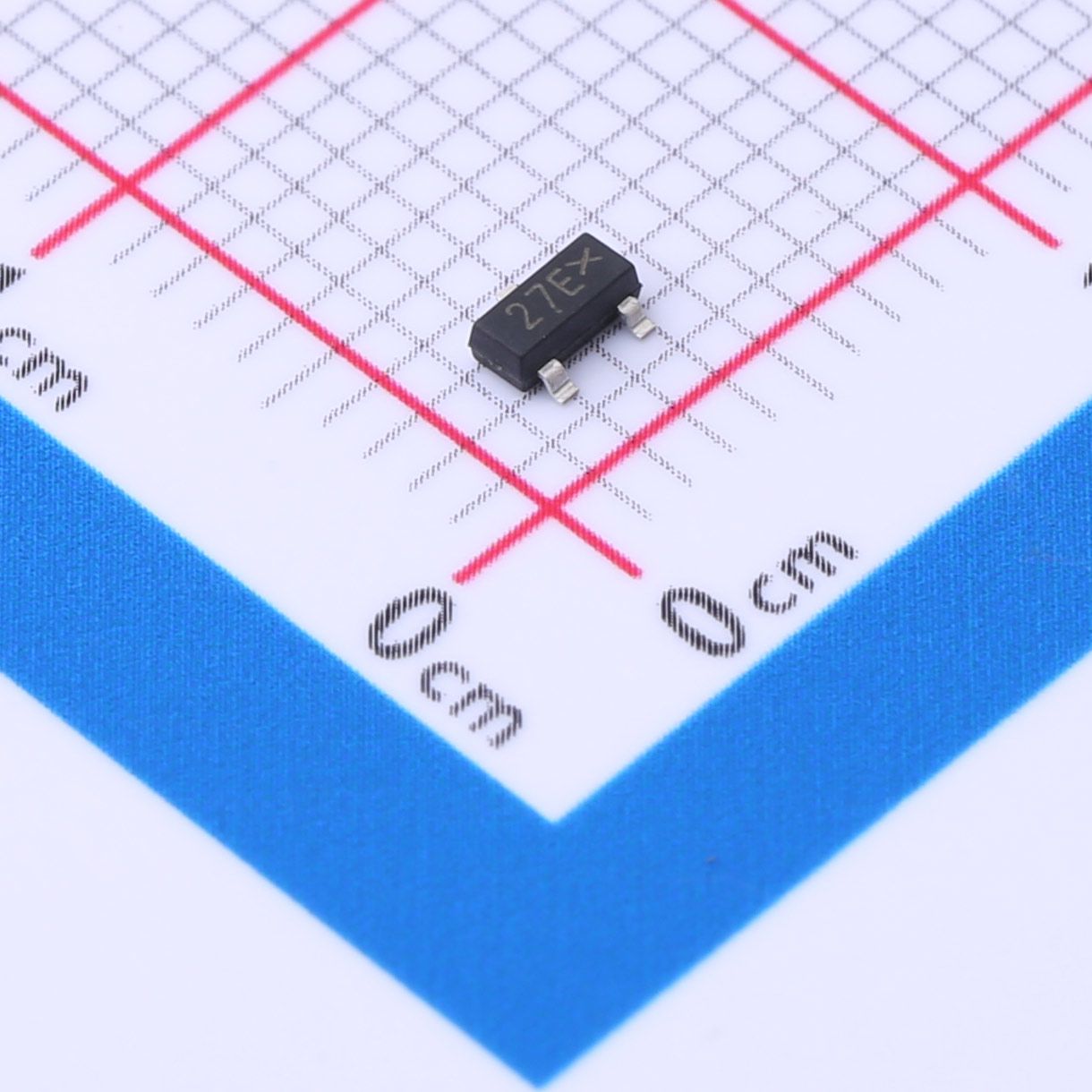

SLESD2105L VRWM(V)：24V VBR min(V)：26.2V IR(uA)：15nA VC(V)：36V CJ(pF)：25pF Package：SOT-23

数据手册 3D模型

SLESD2105L VRWM(V)：24V VBR min(V)：26.2V IR(uA)：15nA VC(V)：36V CJ(pF)：25pF Package：SOT-23

数据手册 3D模型

SLESD5Z VRWM(V)：3.3V VBR min(V)：5V IR(uA)：0.9μA VC(V)：9.4V CJ(pF)：105pF Package：SOD-523

数据手册 3D模型

NUP2105LT1G VRWM(V)：24V VBR min(V)：26.2V IR(uA)：1μA VC(V)：36V CJ(pF)：30pF Package：SOT-23

数据手册 3D模型

SLESD0501CM VRWM(V)：5.0V VBR min(V)：6.0V IR(uA)：0.1μA VC(V)：11V CJ(pF)：0.35pF Package：DFN1006

数据手册 3D模型

SLESD0301M VRWM(V)：5.0V VBR min(V)：6.0V IR(uA)：0.1μA VC(V)：11V CJ(pF)：0.35pF Package：DFN1006

数据手册 3D模型

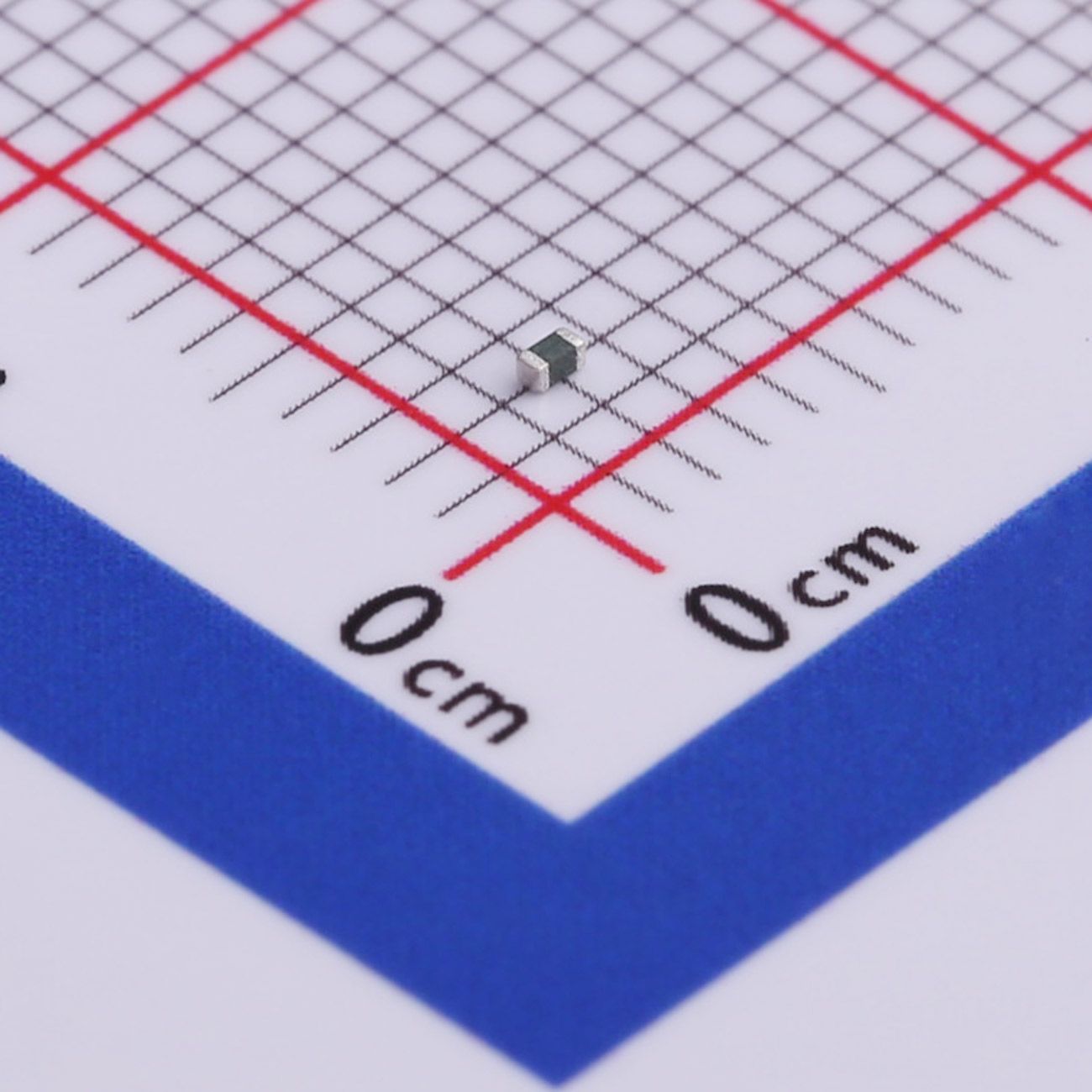

SLESDL0402-24 VRWM(V)：140V IR(uA)：500nA VC(V)：65V CJ(pF)：1.5pF Package：0402

SLESD05D6CU	5.0V	5.6V	2.0μA	10.5V	3.0pF	DFN0603
SLESD03D6BN	3.3V	3.6V	1.0μA	4.5V	16.5pF	DFN0603
SLESD03D6BU	3.3V	4.2V	100nA	12V	0.25pF	DFN0603
SLESD0501BU	5	9.5	0.1	11	0.45	DFN1006
SLESD2105L	24V	26.2V	15nA	36V	25pF	SOT-23
SLESD2105L	24V	26.2V	15nA	36V	25pF	SOT-23
SLESD5Z	3.3V	5V	0.9μA	9.4V	105pF	SOD-523
NUP2105LT1G	24V	26.2V	1μA	36V	30pF	SOT-23
SLESD0501CM	5.0V	6.0V	0.1μA	11V	0.35pF	DFN1006
SLESD0301M	5.0V	6.0V	0.1μA	11V	0.35pF	DFN1006
SLESDL0402-24	140V	500nA	65V	1.5pF	0402
