ما هو الفرق بين مضخم الحوسبة والمقارنة

يتشابه مكبر الصوت التشغيلي والمقارن في المظهر والرموز التخطيطية، لذلك يصعب التمييز بينهما إذا كان الشعار مصقولًا. بالإضافة إلى ذلك، غالبًا ما يخلط العديد من المبتدئين بين مكبرات الصوت التشغيلية والمقارنات، لأنه في بعض التطبيقات، يتم استخدام مكبرات الصوت التشغيلية كمقارنات في العديد من الدوائر. تشارك هذه المقالة هذه الاختلافات.

الشكل 1: رسم تخطيطي لدبابيس مكبر الصوت التشغيلي

يتم وصف وظائف مكبر الصوت التشغيلي والمقارنة على النحو التالي

مكبر الصوت التشغيلي عبارة عن شريحة تمثيلية لتكييف الإشارة. على سبيل المثال، تضخيم الإشارات وتصفيتها وجمعها.

المقارنة هي دائرة تقارن إشارة الجهد التناظري مع الجهد المرجعي.

تستخدم مكبرات الصوت التشغيلية في أنظمة التغذية المرتدة السلبية، في حين تستخدم المقارنات بشكل عام في أنظمة الحلقة المفتوحة. يمكن أيضًا تقديم ردود فعل إيجابية لتصميم مقارنات التباطؤ.

a)  ترتبط سرعة رد فعل مكبر الصوت التشغيلي بمعدل الدوران. عندما يتم إدخال إشارة خطوة، يتم ضبط مضخم التشغيل عند سرعة معينة، بينما ينقلب جهاز المقارنة على الفور.
b) ستحتوي بعض مكبرات الصوت التشغيلية ذات الجهد العالي ومكبرات الصوت التشغيلية ثنائية القطب (ثلاثية القطب) على ثنائيات تثبيت ثنائية الاتجاه بين دبوسي الإدخال (انظر الشكل 2). لا يحتوي المقارن على ثنائي مع تثبيت ثنائي الاتجاه، ويكون تأثير إشارة وضع التفاضل المدخل على المقارن صغيرًا. لذلك، عند استخدام مكبر الصوت التشغيلي كمقارن، من الضروري الحكم على ما إذا كانت هناك حاجة إلى مقاومة محددة للتيار لتجنب حرق مكبر الصوت التشغيلي.
C) يقيس مكبر الصوت التشغيلي عمومًا سرعة التقليب من خلال عرض النطاق الترددي ومعدل الدوران، بينما يستخدم جهاز المقارنة T PHL، T PLH، T Fall، Trese للتعبير عن السرعة. هناك طريقة بسيطة لحساب سرعة المقارنة وهي:

d) يمكن لمخرجات المقارنة أن تميز إمكانات طرفي الإدخال. في الوقت الحاضر، يمكن أن يكون مخرجات معظم المقارنات في السوق متوافقة مع مستويات TTL وCMOS، ويكون مخرجات المقارنة دائمًا أحد قضبان الطاقة الإيجابية والسلبية. ومع ذلك، فإن خرج مضخم التشغيل هو إشارة تناظرية. في الوقت الحاضر، يمكن لمكبر الصوت التشغيلي CMOS ذو الجهد المنخفض أن يحقق بشكل عام إخراجًا من السكك الحديدية إلى السكك الحديدية.
E) بعد زيادة التحميل على مخرج مضخم التشغيل، يستغرق الأمر وقتًا طويلاً للتعافي؛ ووقت استرداد الحمل الزائد للمقارنة قصير جدًا.
F) لا يشتمل نطاق جهد الوضع المشترك لبعض مكبرات الصوت التشغيلية على سكة الطاقة الإيجابية؛ يتم دعم العديد من مدخلات المقارنة إلى سكة الطاقة الإيجابية.
G) يمكن استخدام مضخم التشغيل كمضخم تشغيلي (في بعض حالات الانقلاب منخفضة السرعة)، ولكن لا يمكن استخدام المقارن كمضخم تشغيلي.

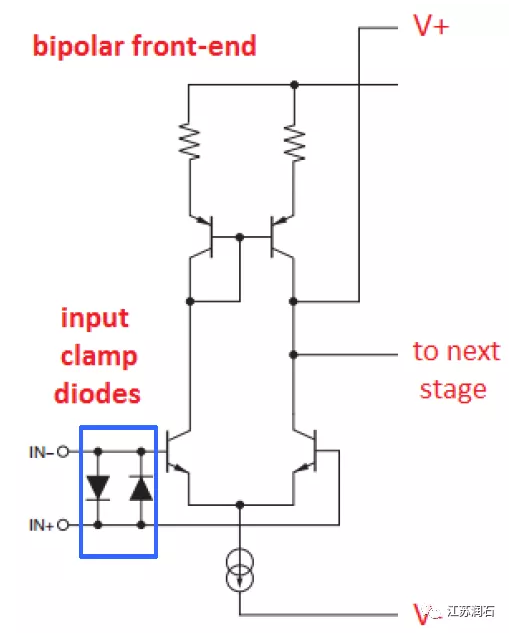

الشكل 2: دائرة حماية المدخلات الداخلية لمضخم التشغيل

خلاصة القول، الفرق بين مضخم التشغيل والمقارن هو أن منطقة التشغيل مختلفة، ومكبر الصوت التشغيلي يعمل بشكل عام في المنطقة الخطية (حلقة مغلقة). إن جهد الإدخال وجهد الخرج لمكبر الصوت التشغيلي الإقليمي الخطي لهما علاقة تناسبية معينة، والتي يمكن استخدامها للتضخيم.

يعمل جهاز المقارنة في المنطقة غير الخطية (الحلقة المفتوحة)، أي أنه في هذه المنطقة، لم تعد مدخلات ومخرجات جهاز المقارنة متناسبة مع بعضها البعض، لذلك لا يوجد تضخيم. وفي هذه المرحلة، يكون لمخرجاتها حالتان فقط، هما "المستوى العالي" و"المستوى المنخفض"، وهما مفهوما "1" و"0" إذا تم تمثيلهما بالأرقام. بشكل عام، هناك منطقتان من الخطية واللاخطية في مكبرات الصوت للأغراض العامة، ولكن هناك منطقة واحدة فقط من اللاخطية في المقارنة. لتلخيص ذلك ببساطة، يمكن استخدام مكبر الصوت كمقارن (انتبه إلى نطاق جهد الإدخال في الوضع المشترك) عندما لا تكون متطلبات السرعة عالية، ولكن لا يمكن استخدام المقارنة كمكبر للصوت.

تختلف هياكل الدوائر الداخلية الخاصة بها، ومرحلة الإخراج لمضخم التشغيل هي بشكل عام بنية دائرة الدفع والسحب. ومع ذلك، فإن مرحلة الإخراج لبعض المقارنات هي استنزاف مفتوح أو بنية مفتوحة المصدر، الأمر الذي يتطلب مقاومة سحب لأعلى أو مقاومة سحب لأسفل لتتناسب مع جهد الدائرة الرقمية اللاحقة.

مقارنة هيكل مخرجات الصرف المفتوح الإضافية ومخرجات الدفع والسحب؛

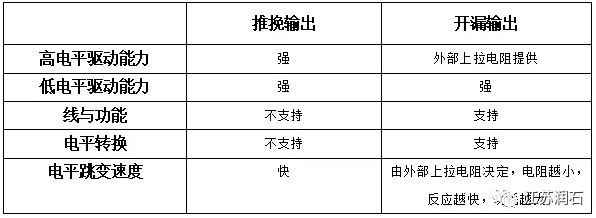

الجدول 1: مقارنة بين مخرجات الصرف المفتوح ومخرجات الدفع والسحب
