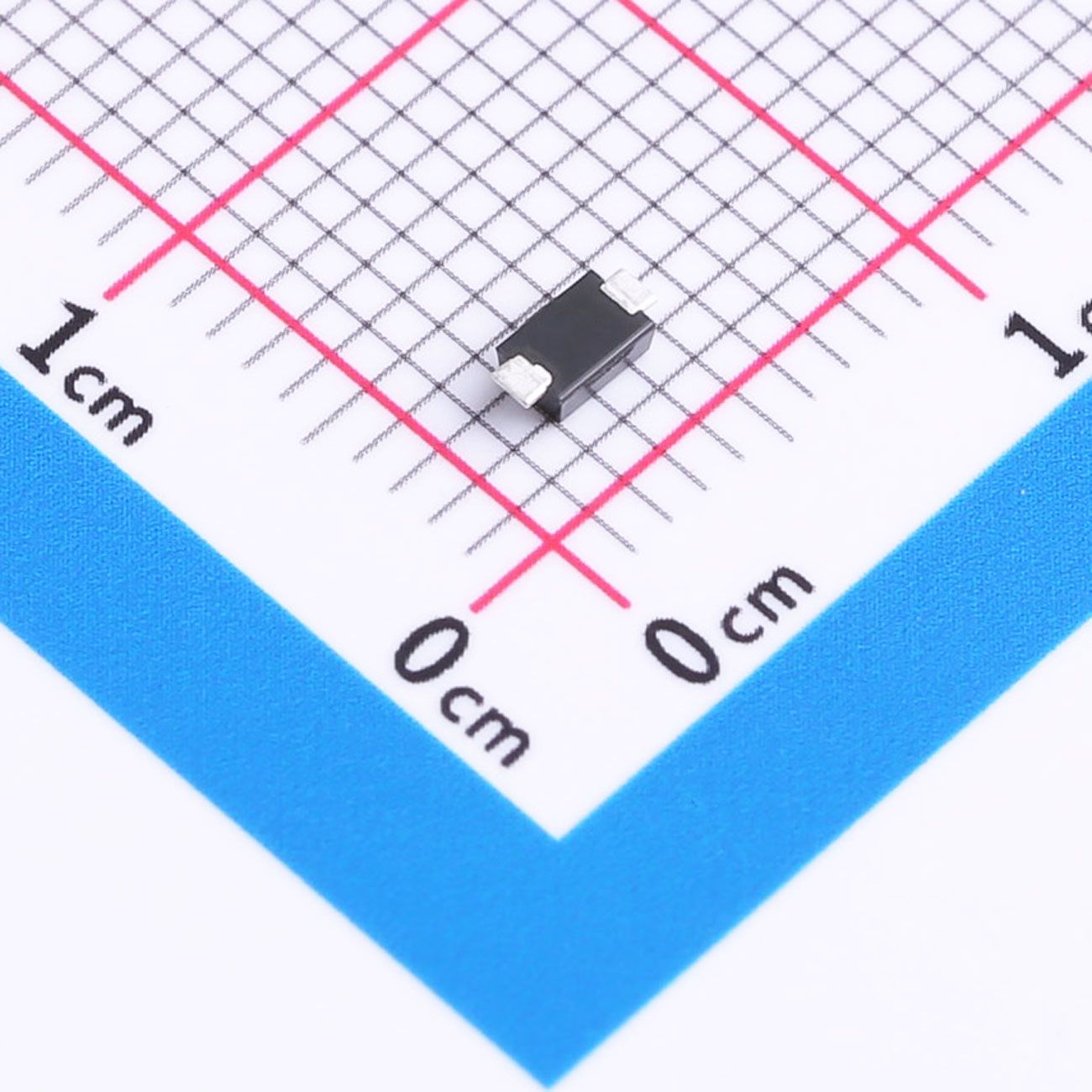

SMF14A TVS דיודה SOD-123FL
SMF14A היא דיודה חד-כיוונית להרכבה משטחית המדכאת מתח חולף (TVS) המאמצת את מארז SOD-123FL הסטנדרטי. היא מספקת הספק פולס שיא של 200W תחת צורת גל נחשול של 10/1000μs והספק פולס שיא של 1000W תחת צורת גל נחשול של 8/10μs. רכיב זה נמצא בשימוש נרחב להגנה על מעגלים אלקטרוניים והתקנים מפני קפיצות מתח חולפות הרסניות וקפיצות חשמליות.
תיאור
SMF14A היא דיודה חד-כיוונית להרכבה משטחית המדכאת מתח חולף (TVS) המאמצת את מארז SOD-123FL הסטנדרטי. היא מספקת הספק פולס שיא של 200W תחת צורת גל נחשול של 10/1000μs והספק פולס שיא של 1000W תחת צורת גל נחשול של 8/10μs. רכיב זה נמצא בשימוש נרחב להגנה על מעגלים אלקטרוניים והתקנים מפני קפיצות מתח חולפות הרסניות וקפיצות חשמליות.
תכונות
- הספק פולס שיא של 200W (צורת גל של 10/1000μs); הספק פולס שיא של עד 1000W (צורת גל של 8/10μs)
- פרמטרים חשמליים עיקריים: VRWM=14.0V, VBR=15.6V~17.2V @ 1mA, IR≤1.0μA @ 14.0V, VC=23.2V @ 8.6A
- עמידות נמוכה בפני נחשולי מתח מצטברים וביצועי הידוק מתח מצוינים
- מארז SMD קומפקטי בעל פרופיל נמוך להרכבה משטחית
- עמידות להלחמה בטמפרטורה גבוהה: עמידות בפני 260 מעלות צלזיוס למשך 10 שניות במסופים
- ביצועים חשמליים יציבים עם טווח טמפרטורות פעולה רחב
היתרונות שלנו
- יכולת הידוק מעולה סופגת במהירות נחשולי מתח חולפים ומגנה על רכיבים אלקטרוניים רגישים
- דירוגי הספק מרובים מתאימים לסטנדרטים שונים של בדיקת נחשולי מתח ותרחישי יישומים
- טביעת רגל קטנה חוסכת מקום במעגל המודפס, אידיאלית למוצרים אלקטרוניים קומפקטיים ומיניאטוריים
- ביצועים תרמיים מצוינים ועמידות תרמית נמוכה מבטיחים פעולה אמינה לטווח ארוך
- סבילות הלחמה גבוהה מפשטת את תהליך ייצור ה-SMT
- פרמטרים יציבים תחת טמפרטורות משתנות, מתאים לסביבות עבודה מורכבות
נתונים מכאניים
- סוג אריזה: אריזה מפלסטיק יצוקה JEDEC SOD-123FL
- קוטביות: פס צבע מסמן את הקתודה (קצה חיובי עבור סוג חד כיווני)
- סגנון הרכבה: ניתן להרכבה בכל מיקום
- משקל משוער: 0.02 גרם (0.006 אונקיות)
- טמפרטורת הפעלה ואחסון: -55℃ ~ +150℃
- התנגדות תרמית (צומת לסביבה): 325 ℃/W
- התנגדות תרמית (צומת לעופרת): 26 ℃/W
יישומים
הוא מיושם באופן נרחב במערכות מחשב, מכשירי חשמל ביתיים, מודולי קלט וידאו, מוצרי אלקטרוניקה וצרכניים וציוד אחר הדורש הגנה מפני נחשולי מתח ESD ונחשולי מתח חולפים.
