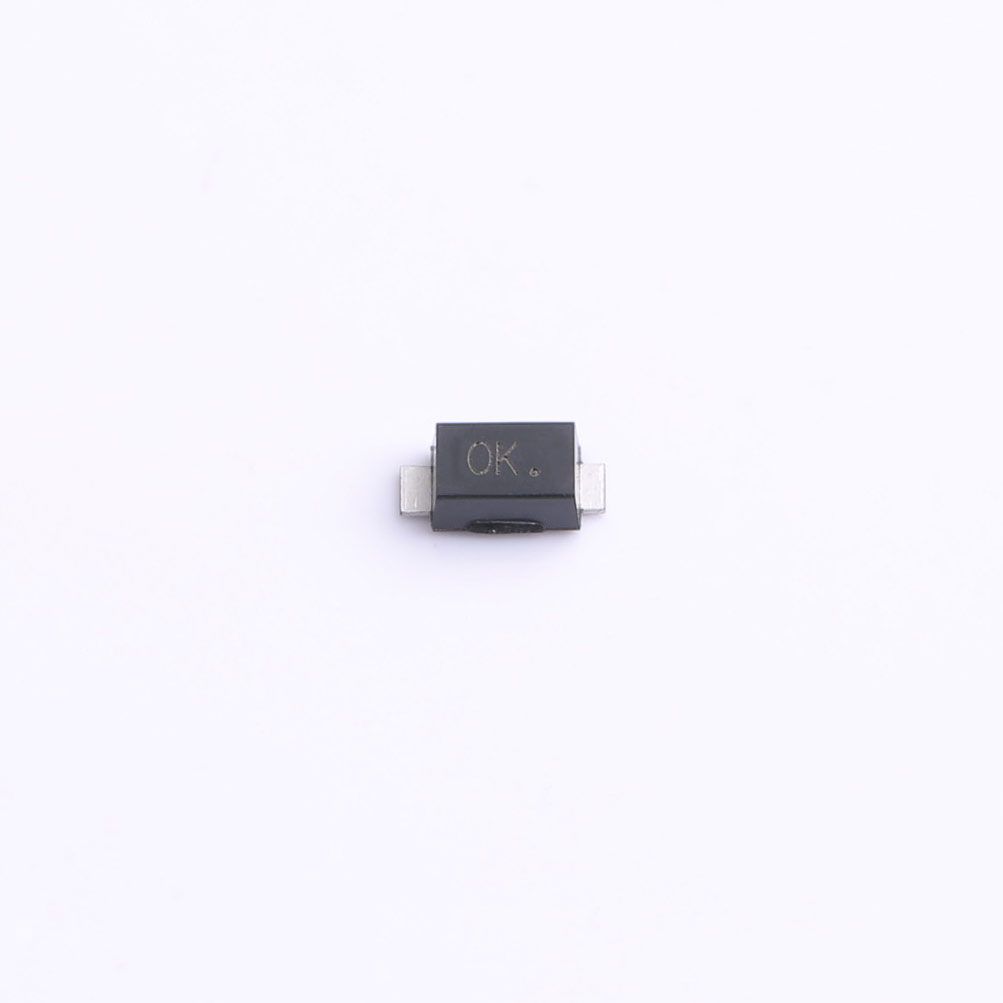

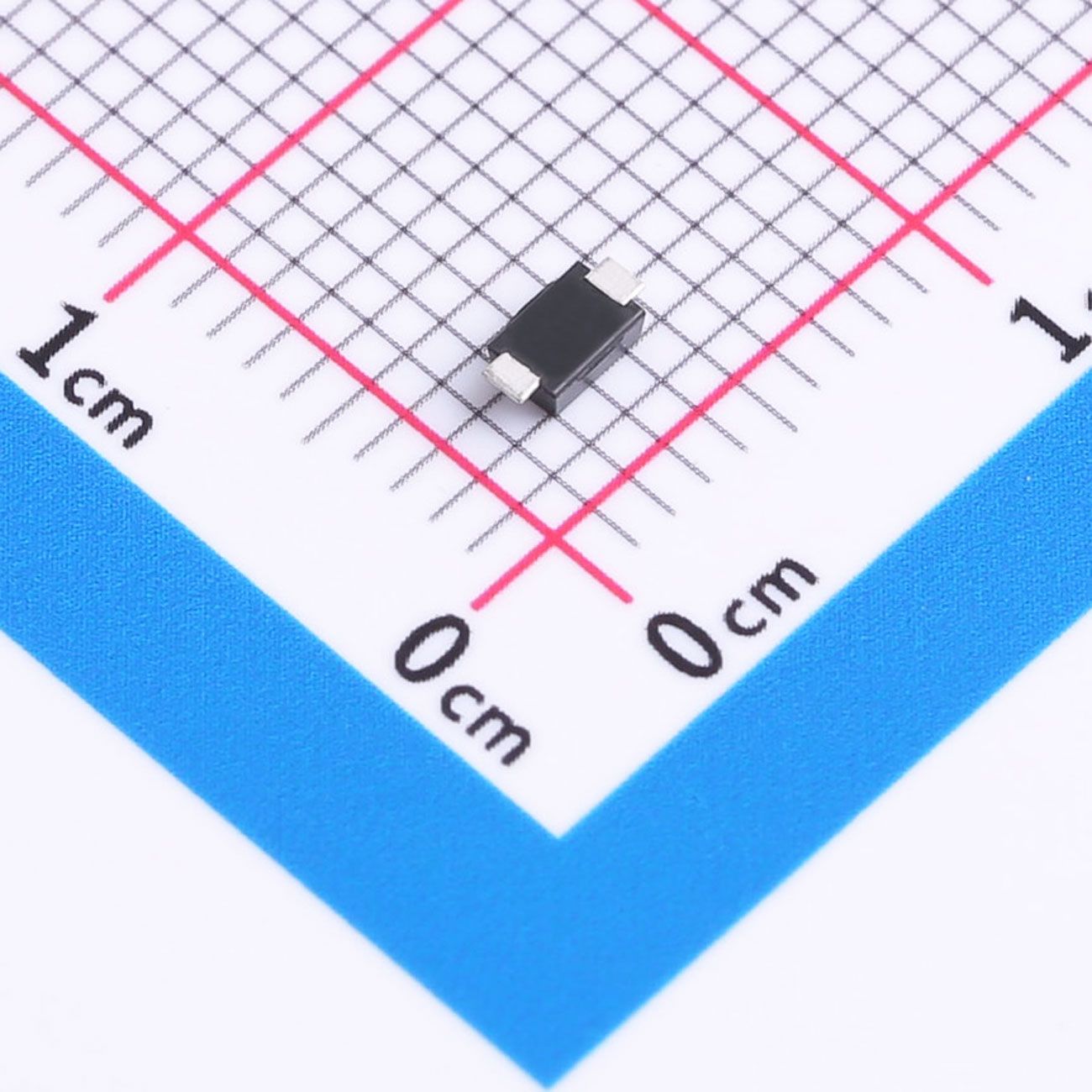

SMF14CA TVS דיודה SOD-123FL
SMF14CA היא דיודת דו-כיוונית להרכבה משטחית המבוססת על מדכא מתח חולף (TVS) במארז JEDEC SOD-123FL סטנדרטי. היא מציעה הגנה מצוינת מפני קפיצות מתח חולפות וקפיצות חשמליות. עם הספק פולס שיא של 200W תחת צורת גל של 10/1000μs והספק פולס שיא של עד 1000W תחת צורת גל של 8/10μs, רכיב זה נמצא בשימוש נרחב להגנה על מעגלים אלקטרוניים ומכשירים שונים מפני נזקי מתח יתר.
תיאור
SMF14CA היא דיודת דו-כיוונית להרכבה משטחית המבוססת על מדכא מתח חולף (TVS) במארז JEDEC SOD-123FL סטנדרטי. היא מציעה הגנה מצוינת מפני קפיצות מתח חולפות וקפיצות חשמליות. עם הספק פולס שיא של 200W תחת צורת גל של 10/1000μs והספק פולס שיא של עד 1000W תחת צורת גל של 8/10μs, רכיב זה נמצא בשימוש נרחב להגנה על מעגלים אלקטרוניים ומכשירים שונים מפני נזקי מתח יתר.
תכונות
- הספק פולס שיא של 200W (צורת גל נחשול של 10/1000μs); הספק פולס שיא של 1000W (צורת גל נחשול של 8/10μs)
- פרמטרים חשמליים ליבה (ב-25 מעלות צלזיוס): VRWM=14.0V, VBR=15.6V~17.2V @ 1mA, IR≤1.0μA @ 14.0V, VC=23.2V @ 8.6A
- עמידות נמוכה בפני נחשולי מתח מצטברים וביצועי הידוק יוצאי דופן
- עיצוב SMD בעל פרופיל נמוך להרכבה משטחית
- עמידות להלחמה בטמפרטורה גבוהה: עמידות בפני 260 מעלות צלזיוס למשך 10 שניות במסופים
- פיזור הספק DC: 385mW; ירידה בהספק: 4.0mW/℃ מעל 25℃
- טווח טמפרטורות רחב להפעלה ואחסון
היתרונות שלנו
- עיצוב הגנה דו-כיוונית מטפל במעברי מתח חיוביים ושליליים כאחד
- יכולת הידוק מעולה סופגת במהירות אנרגיית נחשולי מתח ומגנה על רכיבים רגישים
- דירוגי הספק מרובים מתאימים לסטנדרטים שונים של בדיקת נחשולי מתח ותרחישי יישומים
- גודל מארז קטן חוסך ביעילות מקום על המעגל המודפס עבור מוצרים קומפקטיים ומיניאטוריים
- התנגדות תרמית נמוכה מבטיחה פיזור חום טוב ופעולה יציבה לטווח ארוך
- סבילות הלחמה גבוהה מפשטת את תהליך ייצור ה-SMT
- ביצועים חשמליים יציבים בטווח טמפרטורות רחב, מתאים לסביבות עבודה מורכבות
נתונים מכאניים
- אריזה: פלסטיק יצוק JEDEC SOD-123FL
- קוטביות: פס צבע מסמן את ההדק החיובי (אין הגבלת קוטביות עבור סוג דו-כיווני)
- הרכבה: ניתן להתקנה בכל מיקום
- משקל משוער: 0.02 גרם (0.006 אונקיות)
- התנגדות תרמית (צומת לסביבה): 325 ℃/W
- התנגדות תרמית (צומת לעופרת): 26 ℃/W
- טמפרטורת הפעלה ואחסון: -55℃ ~ +150℃
יישומים
דיודת TVS זו מיושמת באופן נרחב במערכות מחשב, מכשירי חשמל ביתיים, מודולי קלט וידאו, מוצרי אלקטרוניקה וציוד אחר הדורש הגנה מפני נחשולי מתח ESD ונחשולי מתח חולפים.
