ການ​ຄຸ້ມ​ຄອງ​ຄວາມ​ຕ້ອງ​ການ​ພະ​ລັງ​ງານ​ຂອງ​ການ​ນໍາ​ໃຊ້​ຫມໍ້​ໄຟ​ຫຼາຍ​ຫ້ອງ​ການ​ປະ​ສິດ​ທິ​ພາບ​ເປັນ​ສິ່ງ​ທ້າ​ທາຍ​ການ​ອອກ​ແບບ​ທີ່​ສໍາ​ຄັນ​. IC ເຄື່ອງສາກແບດເຕີລີ່ເສັ້ນດ່ຽວ SL3763 ຂອງ Slkor Micro ນຳສະເໜີໂຊລູຊັ່ນທີ່ແຂງແຮງ ແລະປະສົມປະສານທີ່ປັບແຕ່ງມາສຳລັບແບດເຕີຣີ້ Li-Ion 3-cell. ສາມາດສົ່ງກະແສໄຟໄດ້ເຖິງ 4A ຂອງການສາກໄຟ ແລະ ລວມເອົາຄຸນສົມບັດທີ່ສຳຄັນເຊັ່ນ: ການເຕີມເງິນອັດຕະໂນມັດ ແລະ ໂໝດການນອນ, ມັນເຮັດໃຫ້ການອອກແບບງ່າຍຂຶ້ນ ໃນຂະນະທີ່ຮັບປະກັນຄວາມໜ້າເຊື່ອຖື. ເອກະສານນີ້ອະທິບາຍເຖິງການດໍາເນີນງານຂອງ SL3763, ສະຫນອງວົງຈອນຄໍາຮ້ອງສະຫມັກແບບປົກກະຕິທີ່ມີລາຍລະອຽດສໍາລັບລະບົບໄຟແສງຕາເວັນ, ແລະສະເຫນີຄໍາແນະນໍາການຈັດວາງ PCB ເພື່ອເພີ່ມປະສິດທິພາບສູງສຸດ. ຄົ້ນພົບວິທີທີ່ SL3763 ສາມາດຮັບໃຊ້ເປັນພື້ນຖານຂອງການອອກແບບອຸດສາຫະກໍາ, ການແພດ, ຫຼືພະລັງງານສຳຮອງຕໍ່ໄປຂອງທ່ານ.

ການ​ຄຸ້ມ​ຄອງ​ຄວາມ​ຕ້ອງ​ການ​ພະ​ລັງ​ງານ​ຂອງ​ການ​ນໍາ​ໃຊ້​ຫມໍ້​ໄຟ​ຫຼາຍ​ຫ້ອງ​ການ​ປະ​ສິດ​ທິ​ພາບ​ເປັນ​ສິ່ງ​ທ້າ​ທາຍ​ການ​ອອກ​ແບບ​ທີ່​ສໍາ​ຄັນ​. IC ເຄື່ອງສາກແບດເຕີລີ່ເສັ້ນດ່ຽວ SL3763 ຂອງ Slkor Micro ນຳສະເໜີໂຊລູຊັ່ນທີ່ແຂງແຮງ ແລະປະສົມປະສານທີ່ປັບແຕ່ງມາສຳລັບແບດເຕີຣີ້ Li-Ion 3-cell. ສາມາດສົ່ງກະແສໄຟໄດ້ເຖິງ 4A ຂອງການສາກໄຟ ແລະ ລວມເອົາຄຸນສົມບັດທີ່ສຳຄັນເຊັ່ນ: ການເຕີມເງິນອັດຕະໂນມັດ ແລະ ໂໝດການນອນ, ມັນເຮັດໃຫ້ການອອກແບບງ່າຍຂຶ້ນ ໃນຂະນະທີ່ຮັບປະກັນຄວາມໜ້າເຊື່ອຖື. ເອກະສານນີ້ອະທິບາຍເຖິງການດໍາເນີນງານຂອງ SL3763, ສະຫນອງວົງຈອນຄໍາຮ້ອງສະຫມັກແບບປົກກະຕິທີ່ມີລາຍລະອຽດສໍາລັບລະບົບໄຟແສງຕາເວັນ, ແລະສະເຫນີຄໍາແນະນໍາການຈັດວາງ PCB ເພື່ອເພີ່ມປະສິດທິພາບສູງສຸດ. ຄົ້ນພົບວິທີທີ່ SL3763 ສາມາດຮັບໃຊ້ເປັນພື້ນຖານຂອງການອອກແບບອຸດສາຫະກໍາ, ການແພດ, ຫຼືພະລັງງານສຳຮອງຕໍ່ໄປຂອງທ່ານ.

ອົງປະກອບ Hall ຂອງ Slkor SL1609 ໃຫ້ການໃຊ້ພະລັງງານຕໍ່າຫຼາຍ (<3.3μA) ແລະ ການກວດຈັບ omnipolar ສຳລັບການສະຫຼັບທີ່ຊັດເຈນ ແລະ ບໍ່ສຳຜັດ. ເໝາະສຳລັບຫູຟັງ TWS, ແລັບທັອບ, ເຄື່ອງມືໄຟຟ້າ ແລະ ລະບົບອັດຕະໂນມັດທາງອຸດສາຫະກຳ, ມັນຊ່ວຍໃຫ້ການອອກແບບທີ່ສະຫຼາດ ແລະ ມີປະສິດທິພາບຫຼາຍຂຶ້ນດ້ວຍການປ້ອງກັນ ESD ສູງ ແລະ ຂອບເຂດແມ່ເຫຼັກທີ່ມີຄວາມຍືດຫຍຸ່ນ.

ອົງປະກອບ Hall ຂອງ Slkor SL1609 ໃຫ້ການໃຊ້ພະລັງງານຕໍ່າຫຼາຍ (<3.3μA) ແລະ ການກວດຈັບ omnipolar ສຳລັບການສະຫຼັບທີ່ຊັດເຈນ ແລະ ບໍ່ສຳຜັດ. ເໝາະສຳລັບຫູຟັງ TWS, ແລັບທັອບ, ເຄື່ອງມືໄຟຟ້າ ແລະ ລະບົບອັດຕະໂນມັດທາງອຸດສາຫະກຳ, ມັນຊ່ວຍໃຫ້ການອອກແບບທີ່ສະຫຼາດ ແລະ ມີປະສິດທິພາບຫຼາຍຂຶ້ນດ້ວຍການປ້ອງກັນ ESD ສູງ ແລະ ຂອບເຂດແມ່ເຫຼັກທີ່ມີຄວາມຍືດຫຍຸ່ນ.

Slkor's SL27517A ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ BOM 30% ທຽບກັບ TI UCC27517 ໃນຂະນະທີ່ຂະຫຍາຍຂອບເຂດແຮງດັນເປັນ 20V ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນຂອງຫມໍ້ໄຟ.

ໃນ​ຄວາມ​ພະ​ຍາ​ຍາມ​ທີ່​ຈະ​ພະ​ຍາ​ຍາມ​ເພື່ອ​ໃຫ້​ລູກ​ຄ້າ​ມີ​ລະ​ດັບ​ການ​ຜະ​ລິດ​ຕະ​ພັນ​ທີ່​ສົມ​ບູນ​ແບບ​, SLKOR ໄດ້ເປີດຕົວຊຸດຄູ່ມືຜູ້ໃຊ້ສໍາລັບກະດານຕົວຢ່າງຂອງການອອກແບບການວັດແທກອຸນຫະພູມແບບບໍ່ຕິດຕໍ່ກັບ thermopile ດິຈິຕອນອິນຟາເລດ.

ບຸກຄະລາກອນດ້ານວິຊາການຫຼັກຂອງ Shenzhen SLKOR ບໍລິສັດ Micro Semicon ຈຳກັດ ແມ່ນມາຈາກມະຫາວິທະຍາໄລ Tsinghua ແລະ ມະຫາວິທະຍາໄລ Yonsei ໃນເກົາຫຼີໃຕ້. ພວກເຂົານຳພາການພັດທະນາຂອງບໍລິສັດດ້ວຍວັດສະດຸໃໝ່, ຂະບວນການໃໝ່ ແລະ ຜະລິດຕະພັນໃໝ່, ແລະ ໄດ້ເປັນແມ່ບົດໃນເຕັກໂນໂລຊີອຸປະກອນພະລັງງານຊິລິກອນຄາໄບດ໌ລຸ້ນທີສາມຊັ້ນນຳລະດັບສາກົນໃນໄລຍະຕົ້ນໆ.

ເພື່ອຊ່ວຍໃຫ້ລູກຄ້າໄດ້ປະໂຫຍດສູງສຸດ SLKORຜະລິດຕະພັນຂອງ, ບໍລິສັດໄດ້ນໍາສະເຫນີບໍ່ດົນມານີ້ SL-W-TRS-5.5Dx ຊິບ thermopile ດິຈິຕອລ infrared infrared ແລະວິທີແກ້ໄຂຄໍາຮ້ອງສະຫມັກທີ່ກ່ຽວຂ້ອງຂອງຕົນ, ສະເຫນີສະຫນັບສະຫນູນດ້ານວິຊາການທີ່ສົມບູນແບບ. ທີມງານວິຊາການທີ່ Shenzhen SLKOR Micro Semicon Co., Ltd ມາຈາກມະຫາວິທະຍາໄລ Tsinghua ແລະມະຫາວິທະຍາໄລ Yonsei ໃນເກົາຫຼີໃຕ້, ນໍາພາບໍລິສັດດ້ວຍວັດສະດຸ, ຂະບວນການ, ແລະຜະລິດຕະພັນໃຫມ່. ພວກເຂົາເຈົ້າໄດ້ mastered ລະດັບສາກົນທີ່ກ້າວຫນ້າທາງດ້ານເຕັກໂນໂລຊີອຸປະກອນພະລັງງານ silicon carbide ຮຸ່ນທີສາມໃນຕອນຕົ້ນ. SLKOR ເປັນວິສາຫະກິດເຕັກໂນໂລຊີສູງປະສົມປະສານການອອກແບບຜະລິດຕະພັນເອເລັກໂຕຣນິກ, ການພັດທະນາ, ການຜະລິດ, ແລະການຂາຍ, ສະຫນອງຜະລິດຕະພັນທີ່ເຊື່ອຖືໄດ້ແລະການບໍລິການດ້ານວິຊາການໃຫ້ແກ່ລູກຄ້າຂອງຕົນ. ດ້ວຍການພັດທະນາຢ່າງໄວວາ, ບໍລິສັດກໍາລັງແນະນໍາຜະລິດຕະພັນໃຫມ່ຫຼາຍຂື້ນເພື່ອຮັບໃຊ້ລູກຄ້າແລະເຮັດໃຫ້ການປະກອບສ່ວນໃນທາງບວກຕໍ່ອຸດສາຫະກໍາ semiconductor, ພະຍາຍາມກາຍເປັນ "ຜູ້ນໍາ semiconductor".

Relay ຂະຫນາດນ້ອຍຖືກນໍາໃຊ້ທົ່ວໄປໃນລະບົບເອເລັກໂຕຣນິກເພື່ອຄວບຄຸມການສະຫຼັບວົງຈອນ, ແລະພວກເຂົາເຈົ້າມີການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນອຸດສາຫະກໍາ, ເຄື່ອງມື, ແລະເຄື່ອງໃຊ້ໃນຄົວເຮືອນ. ຫົວໃຈຂອງວົງຈອນຄວບຄຸມທີ່ທັນສະໄຫມມັກຈະເປັນຊິບຄອມພິວເຕີເຊັ່ນ MCUs, DSPs ແລະ FPGAs. ຊິບຫຼັກເຫຼົ່ານີ້ບໍ່ມີພະລັງງານຜົນຜະລິດພຽງພໍເພື່ອຄວບຄຸມໂດຍກົງ Relay ຂະຫນາດນ້ອຍແລະສາມາດຂັບເຄື່ອນໂດຍ SLKORທຣານຊິດເຕີຂະໜາດນ້ອຍ BC817-25, BC848B, BC847B, ແລະ MOSFETs ຂະໜາດນ້ອຍ 2N7002E, SL2302S, SL2300, SL3400, SL3402, ແລະ ອາເຣ Darlington ULN2001D, ULN2003AU, ULN2803AS, ແລະອື່ນໆ. ໃນຕົວຢ່າງຕໍ່ໄປນີ້, ພວກເຮົາຈະໃຊ້ການຂັບເຄື່ອນຂອງຣີເລພະລັງງານສູງຂະໜາດນ້ອຍ JQC-3FF/12VDC-1ZS (551) ຈາກ HF ເປັນຕົວຢ່າງ. ຂົດລວດຂອງຣີເລມີແຮງດັນທີ່ກຳນົດໄວ້ 12V, ແຮງດັນການກະທຳ 9V, ແຮງດັນສູງສຸດ 15.6V, ແລະຄວາມຕ້ານທານຂອງຂົດລວດ 400Ω. ເມື່ອໃຊ້ພະລັງງານ 12V, ກະແສໄຟຟ້າຂອງຂົດລວດແມ່ນ 30mA. ໃນທີ່ນີ້ພວກເຮົາຈະແນະນຳການອອກແບບການຂັບເຄື່ອນຂອງຣີເລຂະໜາດນ້ອຍໂດຍໃຊ້ BC848B, SL2302, ແລະ ULN2803AS ຕາມລຳດັບ. ຍົກຕົວຢ່າງ MCU STM32F030C8T6, ຂາ IO ໃດກໍໄດ້ສາມາດສະໜອງກະແສໄຟຟ້າສູງສຸດ 25mA ຂອງກະແສໄຟຟ້າດຶງຂຶ້ນ ຫຼື ດຶງລົງ, ແລະ ຂີດຈຳກັດທັງໝົດຂອງກະແສໄຟຟ້າດຶງຂຶ້ນ ຫຼື ດຶງລົງສຳລັບຂາ IO ທັງໝົດແມ່ນ 80mA. ດັ່ງນັ້ນ, ເມື່ອໃຊ້ຂາ IO, ຄວນມີຂອບເຂດພຽງພໍ. ຄ່າປົກກະຕິຂອງຕົວຕ້ານທານດຶງລົງທີ່ອ່ອນແອສຳລັບຂາ IO ແມ່ນ 40KΩ. ເມື່ອໃຊ້ພະລັງງານ 3.3V, ຖ້າຂາ IO ປ່ອຍກະແສໄຟຟ້າອອກ 8mA, ລະດັບສູງສຸດຂອງຜົນຜະລິດຕໍ່າສຸດແມ່ນ 2.9V, ແລະ ຖ້າຂາ IO ດຶງກະແສໄຟຟ້າອອກ 8mA, ລະດັບສູງສຸດຂອງຜົນຜະລິດຕໍ່າສຸດແມ່ນ 0.4V.

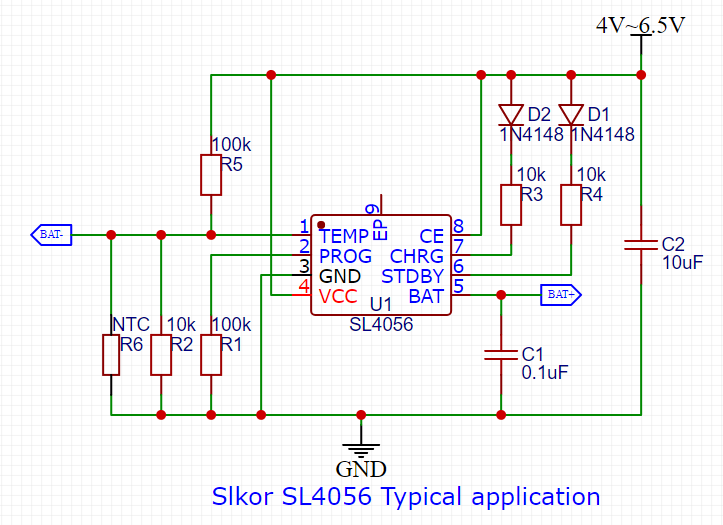

Slkor 4056 ເປັນເຄື່ອງສາກແບດເຕີລີ່ເສັ້ນທີ່ມີລາຄາຖືກສໍາລັບຫມໍ້ໄຟ lithium-ion ເຊນດຽວ. ມັນມີໂປຣໄຟລ໌ການສາກໄຟ CC/CV ທີ່ຈຳເປັນສຳລັບແບັດເຕີຣີ Li-Ion. ປະຈຸບັນການສາກໄຟແລະເວລາສາກໄຟຖືກຕັ້ງໄວ້ພາຍນອກດ້ວຍຕົວຕ້ານທານດຽວແລະຕົວເກັບປະຈຸ, ຕາມລໍາດັບ, ປະຈຸບັນການສາກໄຟສູງສຸດສາມາດບັນລຸ 1A. SL4056 ມີສອງ pin ທໍ່ສົ່ງອອກເປີດສໍາລັບການຊີ້ບອກສະຖານະການ, ຄື pin ຕົວຊີ້ວັດສະຖານະພາບການສາກໄຟ (CHRG) ແລະ pin ຕົວຊີ້ວັດການສາກໄຟເຕັມຫມໍ້ໄຟ (STDBY). ວົງຈອນ MOSFET ພະລັງງານພາຍໃນຊິບຈະຫຼຸດຜ່ອນການສາກໄຟໂດຍອັດຕະໂນມັດເມື່ອອຸນຫະພູມຈຸດເຊື່ອມຕໍ່ຂອງຊິບເກີນ 135 ℃. ຄຸນສົມບັດນີ້ຊ່ວຍໃຫ້ຜູ້ໃຊ້ສາມາດນຳໃຊ້ຊິບໄດ້ສູງສຸດສໍາລັບການສາກໄຟໂດຍບໍ່ຕ້ອງກັງວົນກ່ຽວກັບການຮ້ອນເກີນໄປ ແລະທໍາລາຍຊິບ ຫຼືອົງປະກອບພາຍນອກ. Slkor ໄດ້? SL4056 ມີຢູ່ໃນຊຸດ ESOP8.

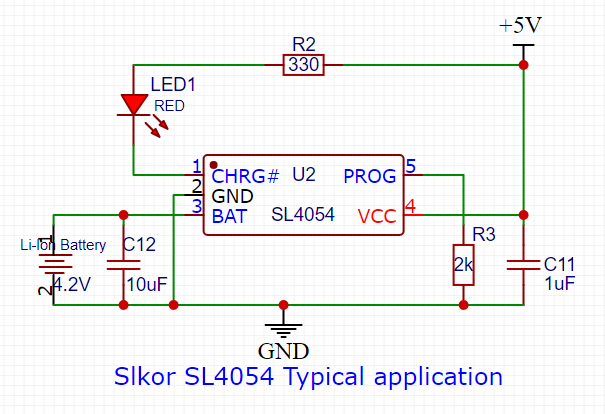

Slkor® SL4054 ເປັນເຄື່ອງສາກໄຟແບບເສັ້ນຊື່ທີ່ມີກະແສໄຟຟ້າຄົງທີ່/ແຮງດັນຄົງທີ່ທີ່ສົມບູນແບບສຳລັບແບັດເຕີຣີລິທຽມໄອອອນເຊວດຽວ. ຊຸດ SOP ຂອງມັນ ແລະ ຈຳນວນອົງປະກອບພາຍນອກຕໍ່າເຮັດໃຫ້ SL4054 ເໝາະສົມທີ່ສຸດສຳລັບການນຳໃຊ້ແບບພົກພາ. ນອກຈາກນັ້ນ, SL4054 ສາມາດເຮັດວຽກພາຍໃນ USB ແລະ ອະແດບເຕີຕິດຝາ. ບໍ່ຕ້ອງການໄດໂອດບລັອກເນື່ອງຈາກສະຖາປັດຕະຍະກຳ PMOSFET ພາຍໃນ ແລະ ມີວົງຈອນກະແສໄຟຟ້າສາກໄຟທີ່ເປັນລົບ. ການສົ່ງຕໍ່ຄວາມຮ້ອນຄວບຄຸມກະແສໄຟຟ້າສາກໄຟເພື່ອຈຳກັດອຸນຫະພູມຂອງໄດໃນລະຫວ່າງການເຮັດວຽກພະລັງງານສູງ ຫຼື ອຸນຫະພູມອາກາດອ້ອມຂ້າງສູງ. ແຮງດັນໄຟຟ້າສາກໄຟຖືກກຳນົດໄວ້ທີ່ 4.2V, ແລະ ກະແສໄຟຟ້າສາກໄຟສາມາດຕັ້ງໂປຣແກຣມຈາກພາຍນອກດ້ວຍຕົວຕ້ານທານດຽວ. SL4054 ຈະຢຸດວົງຈອນການສາກໄຟໂດຍອັດຕະໂນມັດເມື່ອກະແສໄຟຟ້າສາກໄຟຫຼຸດລົງເຖິງ 1/10 ຂອງຄ່າທີ່ຕັ້ງໂປຣແກຣມໄວ້ຫຼັງຈາກຮອດແຮງດັນລອຍສຸດທ້າຍ. ເມື່ອຖອດພະລັງງານເຂົ້າອອກ, ຈະຕັ້ງ SL4054 ໃຫ້ເປັນໂໝດກະແສໄຟຟ້າຕ່ຳໂດຍອັດຕະໂນມັດເພື່ອຫຼຸດກະແສໄຟຟ້າຮົ່ວໄຫຼຂອງແບັດເຕີຣີໃຫ້ຕ່ຳກວ່າ 2uA, ແລະ ໂໝດປິດຈະຫຼຸດກະແສໄຟຟ້າສະໜອງໄຟລົງເຫຼືອ 45μA. SL4054 ຄຸນສົມບັດອື່ນໆລວມມີຈໍຕິດຕາມກະແສໄຟຟ້າ, ລະບົບລັອກແຮງດັນໄຟຟ້າພາຍໃຕ້ແຮງດັນ, ການສາກໄຟອັດຕະໂນມັດ ແລະ ຂາສະຖານະສອງອັນເພື່ອຊີ້ບອກເຖິງການຢຸດສາກ ແລະ ການມີແຮງດັນໄຟຟ້າເຂົ້າ. Slkor? SL4054 ມີຢູ່ໃນຊຸດ SOT23-5 (ThinSOTTM).
