Algemene beschrijving

In krachtige huishoudelijke apparaten, industriële wisselspanningsregeling, motortoerenregeling en verwarmingscircuits fungeert de TRIAC als een contactloze wisselstroomschakelaar. Het spanningsbestendigheidsvermogen, het stroomvoerend vermogen, de schakelstabiliteit en de thermische prestaties bepalen direct de algehele betrouwbaarheid van het systeem.

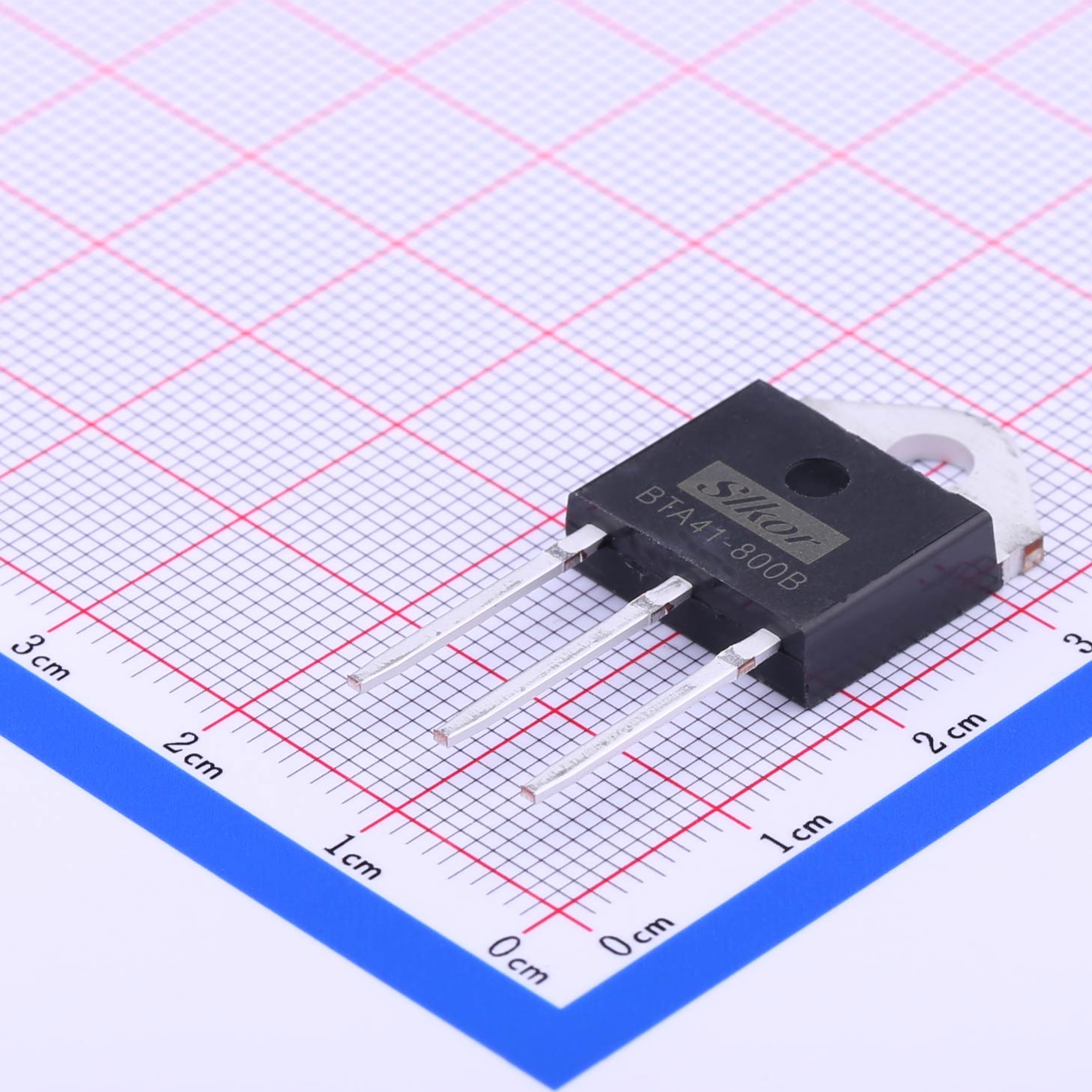

De Slkor BTA41-800B is een vierkwadranten bidirectionele thyristor (TRIAC) in een TO-3P-vermogensbehuizing. Hij heeft een herhaalde piekspanning van 800 V in de uitgeschakelde toestand, een RMS-stroom van 40 A in de ingeschakelde toestand, een maximale gate-triggerstroom van 50 mA en een gate-triggerspanning van 1.5 V. Dankzij de bidirectionele wisselstroomgeleiding en de uitstekende warmteafvoer is het een kosteneffectieve keuze voor middelhoge tot hoge wisselstroomschakel- en fasebesturingstoepassingen.

Belangrijkste specificaties

• Herhaalde piek-uitschakelspanning (VDRM): 800V
• RMS-stroom in geleidende toestand (IT(RMS)): 40A
• Maximale gate-triggerstroom (IGT): 50 mA
• Gate trigger voltage (VGT): 1.5V
• Verpakking: TO-3P

Voordelen van het product

1. Bestand tegen 800V hoge spanning voor netspanningstoepassingen

Met een nominale spanning van 800V in uitgeschakelde toestand kan het apparaat betrouwbaar omgaan met netspanningspieken en -schommelingen, waardoor het risico op doorslag door hoge spanning wordt verminderd. Het is uitermate geschikt voor 220V wisselstroomnetten in huishoudelijke apparaten en industriële besturingsapparatuur.

2. 40A hoge stroomvoerende capaciteit voor zware belastingen

De RMS-stroom van 40A maakt het mogelijk om krachtige verwarmingselementen, wisselstroommotoren en andere zware belastingen aan te drijven, en voldoet daarmee aan de stroombehoefte van waterverwarmers, krachtige temperatuurregelapparatuur en motoraandrijvingen. Het biedt een hoog belastbaar vermogen en een uitstekende overspanningsbestendigheid.

3. Gebruiksvriendelijke activeringsvoorwaarden, eenvoudige besturingscircuits

Met een typische gate-triggerspanning van 1.5 V en een maximale triggerstroom van 50 mA kan het apparaat rechtstreeks worden aangestuurd door conventionele microcontrollers en optocouplers zonder complexe randapparatuur, wat het hardwareontwerp vereenvoudigt. Vierkwadrantentriggering zorgt voor betrouwbare geleiding in zowel de positieve als de negatieve halve cyclus, wat resulteert in een gebalanceerde en stabiele AC-golfvormregeling.

4. TO-3P-vermogenspakket met superieure warmteafvoer

De standaard TO-3P-vermogensmodule ondersteunt directe montage op een koelplaat met een lage thermische weerstand, waardoor de temperatuurstijging tijdens continu gebruik op hoog vermogen onder controle blijft. De module is eenvoudig te monteren en compatibel met gangbare industriële voetafdrukken, waardoor directe vervanging mogelijk is voor geïmporteerde TRIAC's van hetzelfde type.

5. Volwassen proces met hoge batchconsistentie

Dankzij Slkor's beproefde productieproces voor thyristors biedt het apparaat een sterk commutatievermogen, uitstekende dV/dt-immuniteit, lage parametervariatie tussen batches en sterke anti-interferentieprestaties – ideaal voor grootschalige productie van huishoudelijke apparaten en industriële apparatuur.

Toepassingen

Veel gebruikt in wisselstroomfaseregeling en contactloos schakelen:

• Doorstroom-elektrische waterverwarmers
• Temperatuurregeling van de krachtige verwarming
• Regeling van de snelheid van een AC-motor
• Dim- en vermogensregelcircuits
• Solid-state relais (SSR's)
• Wasmachines en krachtige kleine huishoudelijke apparaten
• Industriële spanningsregelmodules
• Ventilator- en pompregeling
• Aanpassing van het verlichtingsvermogen

Aanbevelingen voor technisch ontwerp

Thermisch ontwerp : Een koelblok met de juiste specificaties moet geschikt zijn voor een hoge stroomsterkte van 40A om de junctietemperatuur te beheersen en schade door oververhitting te voorkomen.

Aansturingscircuit : Voeg een stroombegrenzende weerstand toe in de gate-lus om de triggerstroom binnen een redelijk bereik te houden en zo schade door overstroom aan de gate te voorkomen.

Inductieve belastingen : Bij het aansturen van motoren, transformatoren en andere inductieve belastingen is het raadzaam een ​​RC-snubbercircuit toe te voegen om spanningspieken te onderdrukken en valse triggering te voorkomen.

PCB-layout : Verbreed de hoofdvoedingssporen om de lusimpedantie bij hoge stroomsterkte te verlagen; scheid de voedingslussen van de zwakke triggersignaalsporen om interferentie te minimaliseren.

Samenvatting

De Slkor BTA41-800B TRIAC combineert een nominale spanning van 800V, een aanstroomstroom van 40A en een krachtige TO-3P-behuizing. Dankzij de eenvoudige en betrouwbare triggering is hij geschikt voor krachtige 220V AC-belastingen en toepassingen zoals verwarming, motortoerenregeling, AC-schakeling en diverse fasebesturingscircuits. Dit maakt hem een ​​populaire thyristor voor huishoudelijke apparaten met een hoog vermogen en industriële besturing.
