Slkor SL7815 لکیری ریگولیٹر: 15V آؤٹ پٹ 1A TO‑220 فکسڈ پازیٹو آؤٹ پٹ وولٹیج ریگولیٹر

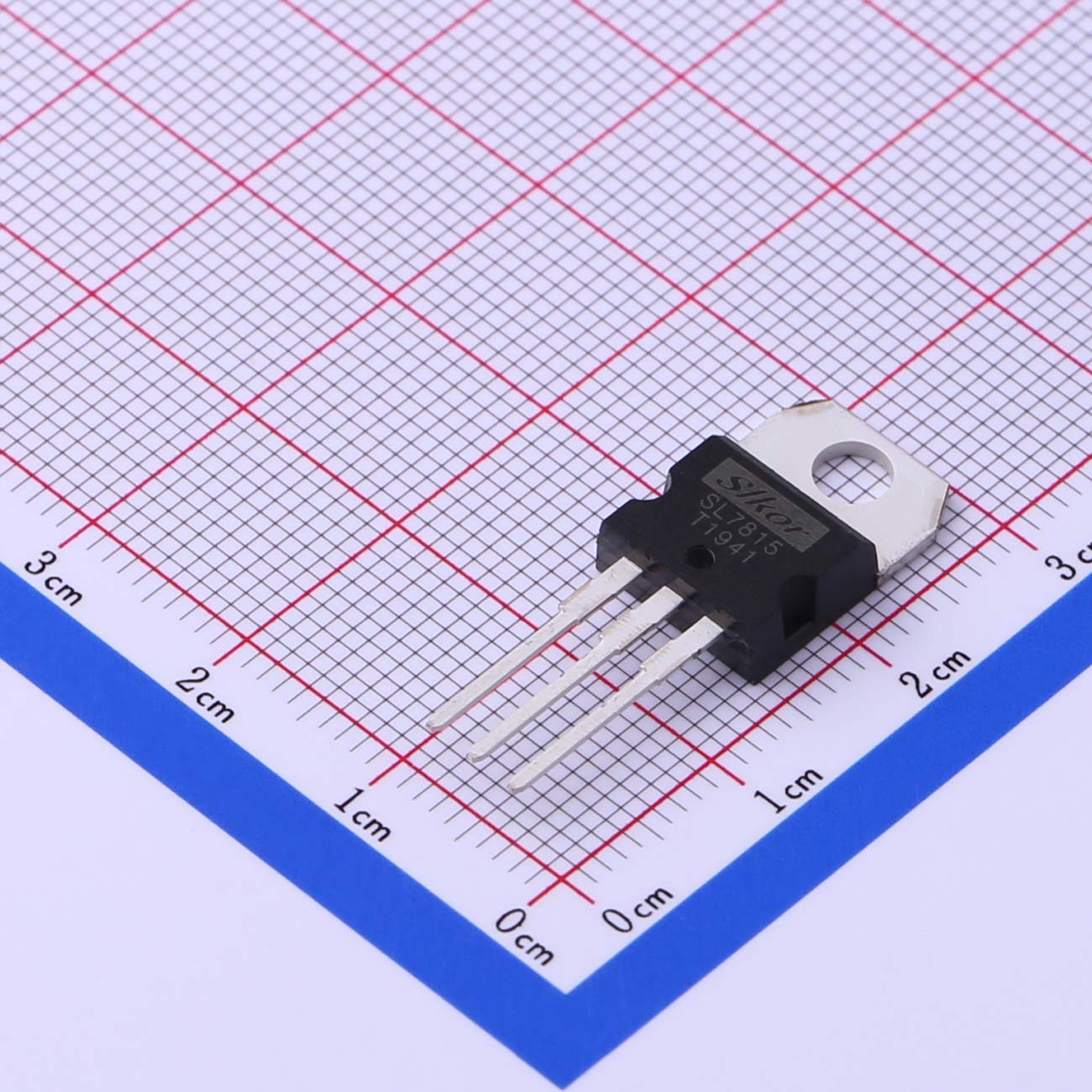

SL7815 ایک فکسڈ مثبت آؤٹ پٹ لکیری ریگولیٹر ہے جس کا تعلق SL7805-SL7824 سیریز سے ہے۔ یہ TO-220 میں پیک کیا گیا ہے جس میں زیادہ سے زیادہ آؤٹ پٹ کرنٹ 1 A اور فکسڈ 15 V DC آؤٹ پٹ ہے۔ ڈیوائس تھرمل اوورلوڈ شٹ ڈاؤن، شارٹ سرکٹ کرنٹ لمٹنگ اور آؤٹ پٹ ٹرانجسٹر SOA تحفظ کو مربوط کرتی ہے۔ یہ ایپلی کیشنز جیسے پاور سپلائی کو سوئچ کرنے کے لیے پوسٹ ریگولیشن، مائیکرو پروسیسر پاور سپلائی اور مدر بورڈ پاور سرکٹس کے لیے ریپل-ریجیکشن کارکردگی فراہم کرتا ہے۔ یہ جزو RoHS کے مطابق ہے۔

1. بنیادی مصنوعات کے پیرامیٹرز

1. پیکیج کی قسم: TO-220
2. آؤٹ پٹ وولٹیج: 15 V
3. زیادہ سے زیادہ آؤٹ پٹ کرنٹ: 1 A
4. ان پٹ وولٹیج کی حد: 17.5 V-30 V
5. عام ڈراپ آؤٹ وولٹیج: 2.0 V
6. زیادہ سے زیادہ پرسکون کرنٹ: 8.0 ایم اے
7. عام شارٹ سرکٹ آؤٹ پٹ کرنٹ: 250 ایم اے
8. زیادہ سے زیادہ جنکشن درجہ حرارت کی درجہ بندی: 150 ℃
9. آپریٹنگ درجہ حرارت کی حد: -20 ℃ ~ 150 ℃
10. اسٹوریج درجہ حرارت کی حد: -55 ℃ ~ 150 ℃
11. آؤٹ پٹ وولٹیج کا زیادہ سے زیادہ لوڈ ریگولیشن: 150 ایم وی
12. آؤٹ پٹ وولٹیج کی زیادہ سے زیادہ لائن ریگولیشن: 150 ایم وی
13. RoHS تعمیل: ہاں

2. اہم مصنوعات کی خصوصیات

1. فکسڈ 15 V آؤٹ پٹ۔ یہ پروڈکٹ سیریز 5 V سے 24 V تک کے متعدد معیاری فکسڈ آؤٹ پٹ لیولز کا بھی احاطہ کرتی ہے۔
2. درمیانے اور کم طاقت والے DC پاور سپلائی کی ضروریات کو پورا کرنے کے لیے زیادہ سے زیادہ آؤٹ پٹ کرنٹ 1 A تک پہنچ جاتا ہے۔
3. بلٹ ان تھرمل اوورلوڈ شٹ ڈاؤن پروٹیکشن اس وقت متحرک ہو جاتا ہے جب جنکشن کا درجہ حرارت تھرمل نقصان کو روکنے کے لیے حد سے زیادہ ہو جاتا ہے۔
4. انٹیگریٹڈ شارٹ سرکٹ کرنٹ محدود کرنے والا فنکشن شارٹ سرکٹ کے حالات میں آؤٹ پٹ کرنٹ کو محدود کرتا ہے اور برن آؤٹ کے خطرات کو کم کرتا ہے۔
5. آؤٹ پٹ ٹرانجسٹر محفوظ آپریٹنگ ایریا (SOA) تحفظ نقصان کو روکتا ہے جب آؤٹ پٹ ٹرانجسٹر محفوظ حالات سے باہر کام کرتا ہے۔
6. اچھی لہر کو مسترد کرنے کی صلاحیت پاور ان پٹ سے AC لہر کی مداخلت کو دباتی ہے۔
7. ماحولیاتی سرٹیفیکیشن کی ضرورت الیکٹرانک مصنوعات کے لئے RoHS کے مطابق۔

3. اہم ایپلیکیشن فیلڈز

1. مستحکم 15 V DC آؤٹ پٹ کے لیے اعلی کارکردگی والی لکیری ریگولیٹڈ پاور سپلائی۔
2. آؤٹ پٹ وولٹیج کے معیار کو بہتر بنانے کے لیے پاور سپلائی کو تبدیل کرنے کے لیے پوسٹ ریگولیشن۔
3. مائکرو پروسیسرز اور ان کے پیریفیرلز کے لیے پاور سپلائی سرکٹس۔
4. کمپیوٹر مدر بورڈز اور صنعتی کنٹرول بورڈز کے لیے آن بورڈ پاور سپلائی۔
5. مختلف صنعتی آلات اور آلات کے اندرونی 15 V پاور سپلائی سرکٹس۔

4. انجینئرنگ ڈیزائن کی سفارشات

1. اس ڈیوائس میں ڈراپ آؤٹ وولٹیج ہے۔ ریگولیشن کی درستگی کی ضمانت دینے کے لیے، ان پٹ وولٹیج آؤٹ پٹ وولٹیج سے کم از کم 2.0 V زیادہ ہونا چاہیے۔ ان پٹ وولٹیج کبھی بھی مخصوص زیادہ سے زیادہ درجہ بندی سے زیادہ نہیں ہونا چاہیے۔
2. آپریشن کے دوران بجلی کی کھپت ہوتی ہے۔ TO-220 پیکج کے لیے بجلی کی اصل کھپت کے مطابق مناسب ہیٹ سنک لگانا ضروری ہے۔ پائیدار دستیاب آؤٹ پٹ کرنٹ گرمی کی کھپت کے حالات پر بہت زیادہ انحصار کرتا ہے۔
3. عارضی ردعمل کو بہتر بنانے اور دوغلے پن کو دبانے کے لیے تجویز کردہ کیپیسیٹینس کے کیپسیٹرز ان پٹ اور آؤٹ پٹ ٹرمینلز پر لگائے جائیں گے۔ ڈیٹا شیٹ میں تجویز کردہ اقدار کا حوالہ دیں۔
4. شارٹ سرکٹ پروٹیکشن دستیاب ہے، پھر بھی مسلسل طویل مدتی شارٹ سرکٹ آپریشن ممنوع ہے کیونکہ یہ اجزاء کی عمر کو تیز کرتا ہے۔
5. محیطی اور جنکشن کا درجہ حرارت درجہ بندی کی حدود میں رہے گا۔ اعلی درجہ حرارت کے کام کرنے والے حالات کے لیے ڈیریٹنگ ضروری ہے۔
6. ان پٹ لوپ اور آؤٹ پٹ لوپ کے نشانات کو پی سی بی لے آؤٹ میں جتنا ممکن ہو مختصر رکھیں تاکہ ریگولیشن کی کارکردگی پر لیڈ ریزسٹنس کے اثرات کو کم سے کم کیا جا سکے۔

5. مصنوعات کا خلاصہ

SL7815 TO-220 پیکیج میں 15 V آؤٹ پٹ کے ساتھ ایک 1-A کلاس فکسڈ مثبت لکیری ریگولیٹر ہے۔ اس میں جامع آن چپ تحفظ، مستحکم آؤٹ پٹ وولٹیج اور سادہ پیریفرل سرکٹس شامل ہیں۔ یہ روایتی 15 V لکیری پاور سپلائی سلوشنز کے لیے وسیع پیمانے پر اپنایا جانے والا جزو ہے۔ یہ سوئچنگ پاور سپلائیز، مائیکرو پروسیسر سسٹمز اور انڈسٹریل کنٹرول بورڈز کے پوسٹ ریگولیشن کے لیے موزوں ہے۔ انجینئرنگ کی عملی مشق میں، آلہ کی مکمل کارکردگی کو حاصل کرنے کے لیے مناسب تھرمل ڈیزائن اور درست ان پٹ ٹو آؤٹ پٹ ڈراپ آؤٹ کنڈیشن ضروری ہے۔
