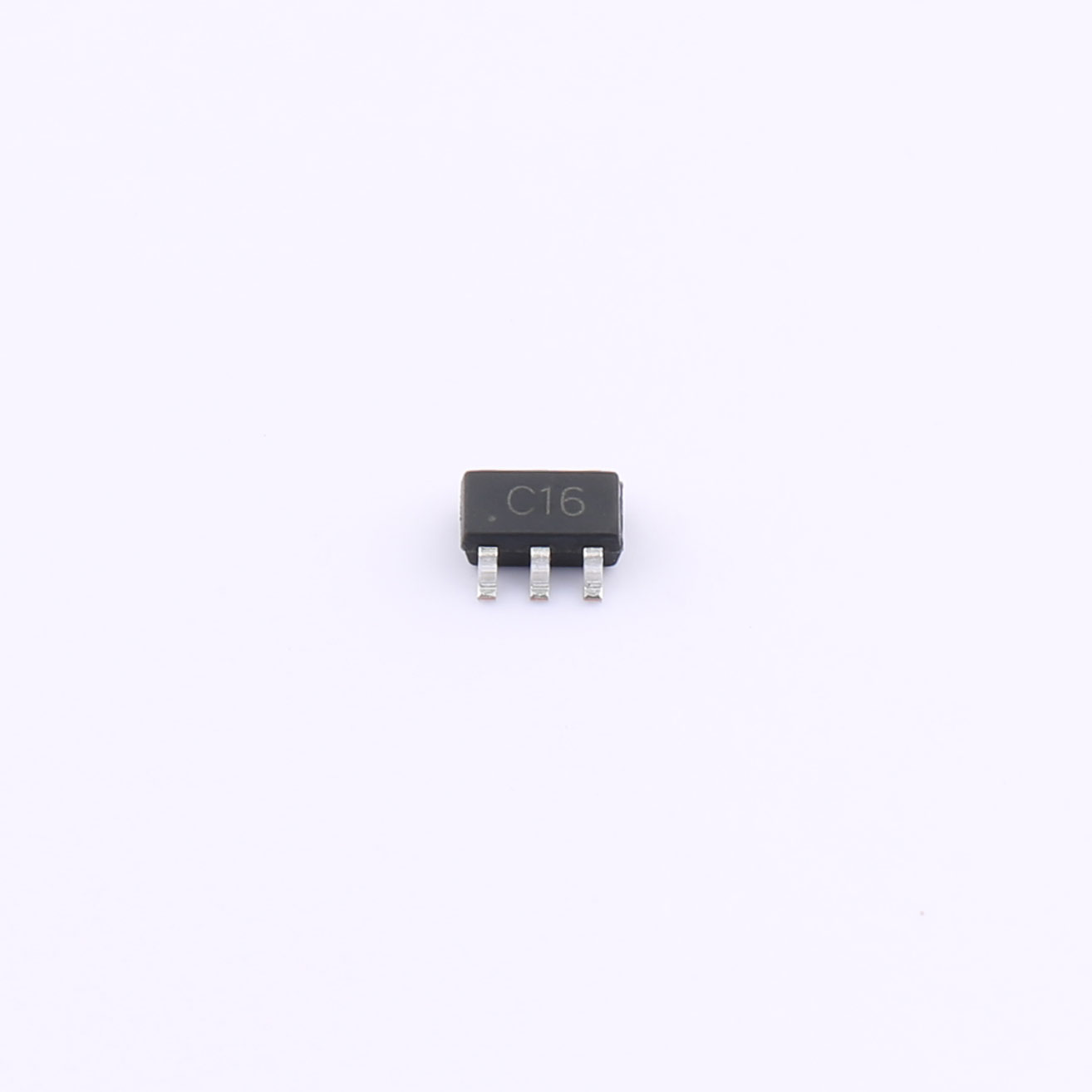

دیودهای ESD دو طرفه SLESD0514TL با قابلیت اطمینان بالا SOT-23-6L

SLESD0514TL دوطرفه ESD دیودهای SOT-23-6L

SLESD0514TL یک سرکوبگر ولتاژ گذرا (TVS) با ظرفیت فوق العاده کم است که برای محافظت از رابط های داده با سرعت بالا طراحی شده است. با ظرفیت معمولی 0.2pF (I/O به I/O)، SLESD0514TL برای محافظت از سیستم های حساس به انگلی در برابر ولتاژ بیش از حد و رویدادهای گذرا بیش از حد طراحی شده است. مطابق با استاندارد IEC 61000-4-2 (ESD)، سطح 4 (هوای ± 15 کیلوولت، تخلیه تماس ± 8 کیلو ولت)، IEC61000-4-4 (گذرا سریع الکتریکی-EFT) (40A، 5/50ns)، دستگاه شارژ بسیار سریع مدل (CDM) ESD و رویداد تخلیه کابل (CDE) و غیره. SLESD0514TL از کوچک استفاده می کند بسته بندی SOT-23-6L. هر دستگاه SLESD0514TL می تواند از چهار خط داده پرسرعت یک خط Vcc محافظت کند. ویژگی های ترکیبی خازن بسیار کم، اندازه کوچک و استحکام ESD بالا، SLESD0514TL را برای درگاه های داده پرسرعت و خطوط فرکانس بالا (مانند HDMI و DVI) ایده آل می کند. ولتاژ کم گیره SLESD0514TL حداقل استرس را بر روی آی سی محافظت شده تضمین می کند.

دانلود برگه داده مشاوره آنلاین

جزئیات محصول اسناد محصول

مزایای ما

فرآیندهای تولید چینی چندین سال تکرار شده است که منجر به فناوری های بالغ و قابل اعتماد شده است. بسیاری از شرکت های بین المللی برون سپاری تولید را در چین انتخاب می کنند. به‌عنوان تولیدکننده قطعات الکترونیکی در چین، محصولات ما می‌توانند به طور کامل جایگزین برندهای بین‌المللی بزرگ در 99 درصد برنامه‌ها بدون نیاز به تأیید آزمایشی شوند. محصولات ما دارای ثبات بالا در کیفیت، قیمت مناسب، موجودی کافی، عرضه انعطاف پذیر، زمان کوتاه و خدمات پس از فروش حرفه ای هستند.

توضیحات:

SLESD0514TL یک سرکوبگر ولتاژ گذرا (TVS) با ظرفیت خازنی بسیار کم است که برای محافظت از رابط‌های داده پرسرعت طراحی شده است. SLESD0.2TL با ظرفیت خازنی معمول فقط 0514 پیکوفاراد (I/O به I/O)، برای محافظت از سیستم‌های حساس به پارازیت در برابر رویدادهای گذرای اضافه ولتاژ و اضافه جریان طراحی شده است. این دستگاه با IEC 61000-4-2 (ESD)، سطح 4 (تخلیه هوایی ±15KV، تخلیه تماسی ±8KV)، IEC61000-4-4 (گذرای سریع الکتریکی-EFT) (40A، 5/50ns)، مدل دستگاه شارژ بسیار سریع (CDM) رویداد ESD و تخلیه کابل (CDE) و غیره مطابقت دارد. SLESD0514TL از بسته کوچک SOT-23-6L استفاده می‌کند. هر دستگاه SLESD0514TL می‌تواند از چهار خط داده پرسرعت و یک خط Vcc محافظت کند. ویژگی‌های ترکیبی ظرفیت خازنی فوق‌العاده پایین، اندازه کوچک و مقاومت بالا در برابر تخلیه الکترواستاتیکی (ESD)، SLESD0514TL را برای پورت‌های داده پرسرعت و خطوط فرکانس بالا (مانند HDMI و DVI) ایده‌آل می‌کند. ولتاژ کلمپ پایین SLESD0514TL حداقل فشار روی IC محافظت‌شده را تضمین می‌کند.

امکانات

● حفاظت گذرا برای خطوط داده با سرعت بالا
●  IEC 61000-4-2 (ESD) ±20KV (تماس)
●  IEC 61000-4-2 (ESD) ±25KV (هوا)
●  IEC 61000-4-4(EFT) 40A(5/50ns)
●  بسته بهینه شده برای خطوط پرسرعت

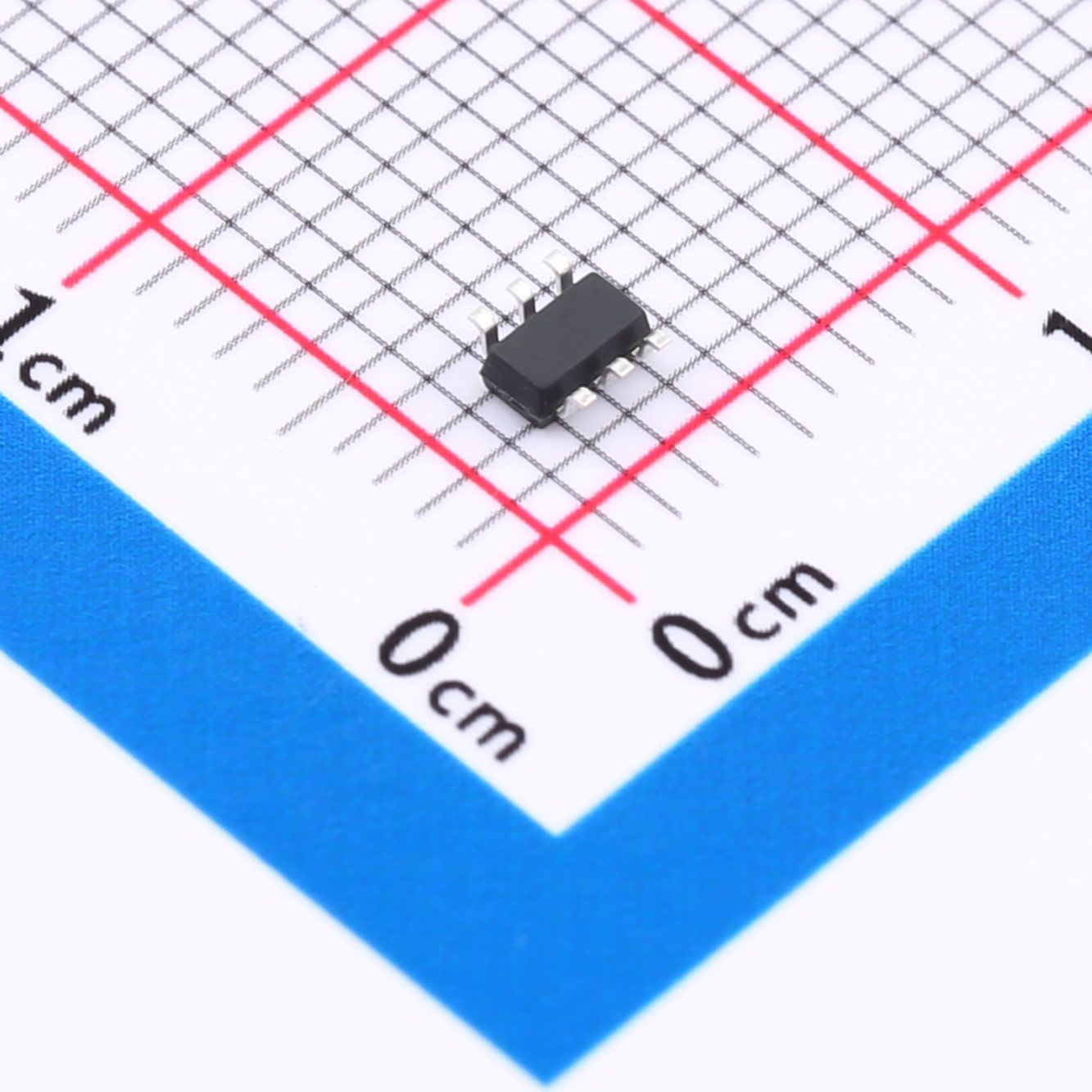

●  بسته کوچک (2.9mm*2.8mm*1.1mm)
●  از چهار خط داده و یک خط Vcc محافظت می کند
●  ظرفیت کم: 0.2pF (I/O به I/O)
●  جریان نشتی کم
●  ولتاژ گیره کم

اپلیکیشن‌ها

● بسته SOT-23-6L
● درجه اشتعال پذیری: UL 94V-0
● ترمینال: قلع مات اندود شده.
● لحیم کاری با دمای بالا تضمین شده: 260 ℃/10 ثانیه
● بسته بندی: نوار و قرقره
● اندازه قرقره: 7 اینچ

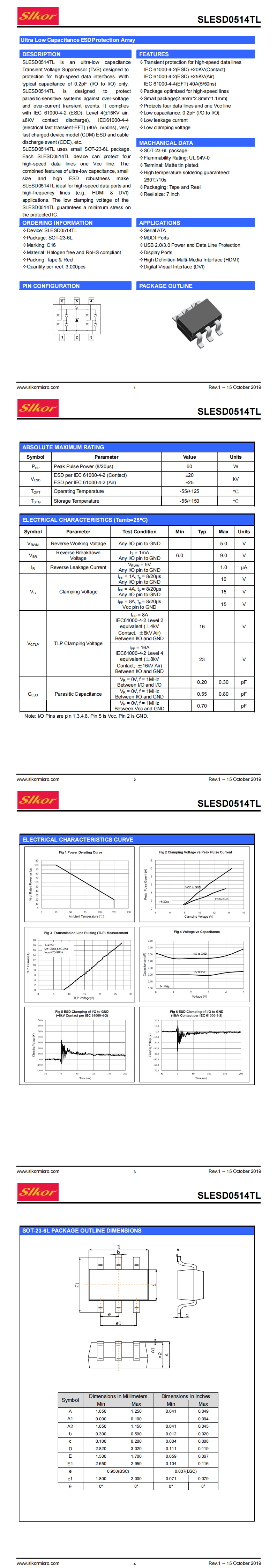

SLESD0514TL SOT-23-6L_00.png

نام

عنوان

توضیحات

SLESD0514TL SOT-23-6L.pdf

برگه داده
