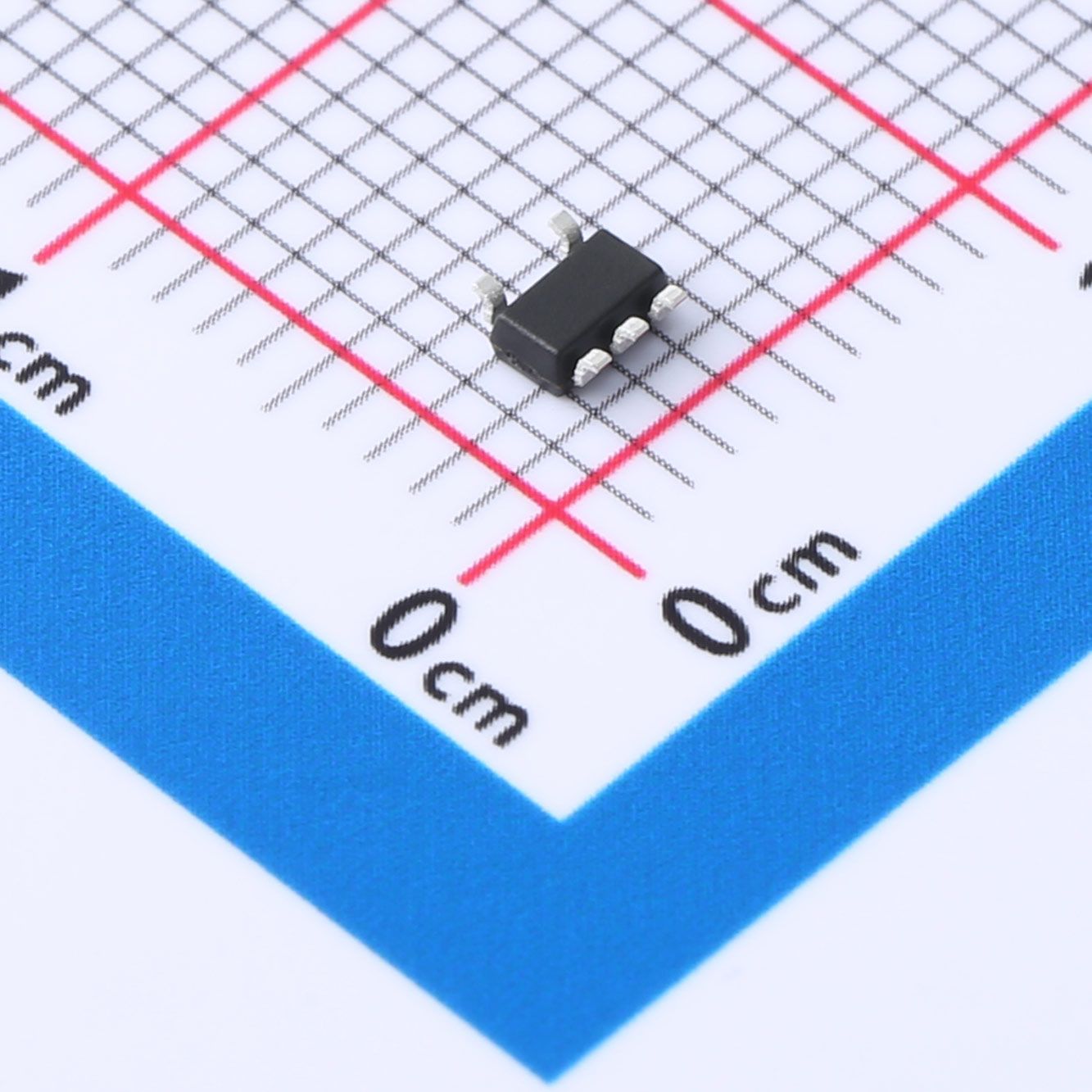

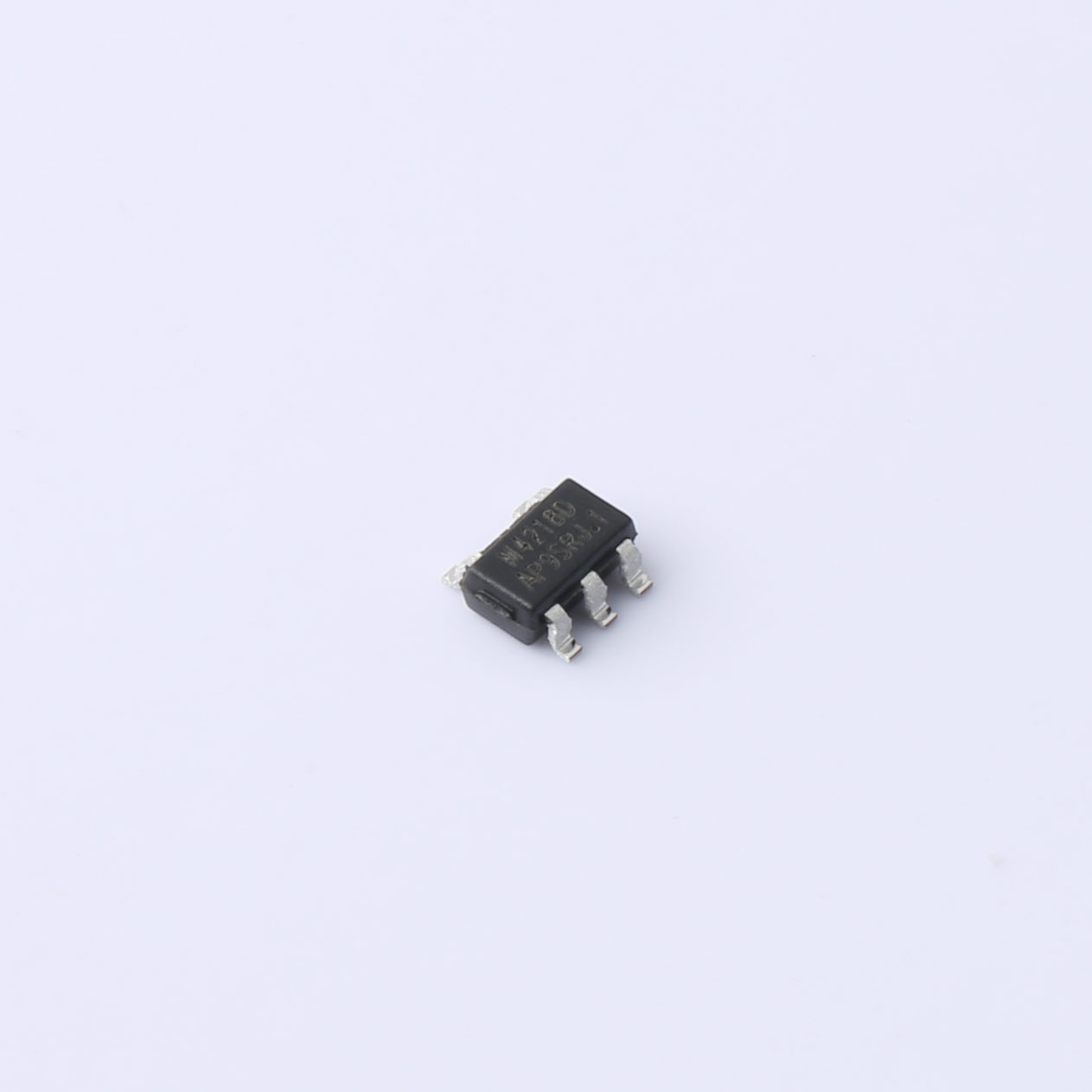

SL4139 DC-DC رگولاتور SOT-23
SL4139 یک مبدل تقویت کننده DC/DC است که درایو جریان ثابت دقیقی را برای چندین LED فراهم می کند. با فرکانس سوئیچینگ ثابت 1 مگاهرتز، SL4139 را می توان با خازن ها و سلف های کوچک سرامیکی خارجی جفت کرد. جریان قابل تنظیم، تنظیم شده توسط مقاومت خارجی R1، به SL4139 اجازه می دهد تا LED های متصل به سری را هدایت کند. این مناسب برای رانندگی LED از همان نوع، با حداکثر 9 LED سفید به صورت سری یا حداکثر ولتاژ رانندگی 32 ولت است. روشنایی LED را می توان با استفاده از ولتاژ DC، سیگنال منطقی یا مدولاسیون عرض پالس (PWM) تنظیم کرد. پین کنترل خاموش (SHDN) دستگاه را قادر میسازد تا در حالت آماده به کار جریان استاتیکی بسیار کم کار کند. علاوه بر حفاظت حرارتی و محدود کردن جریان اضافه، SL4139 در صورت بروز خطا در مدار باز LED وارد حالت بسیار کم مصرف میشود. این تراشه در فرم فاکتور کوچک SOT23-5 بسته بندی شده است.
مزایای ما
فرآیندهای تولید چینی چندین سال تکرار شده است که منجر به فناوری های بالغ و قابل اعتماد شده است. بسیاری از شرکت های بین المللی برون سپاری تولید را در چین انتخاب می کنند. به عنوان یک تولید کننده قطعات الکترونیکی در چین، محصولات ما می توانند به طور کامل جایگزین برندهای بین المللی بزرگ در 99٪ از برنامه ها بدون نیاز به تایید آزمایشی شوند. محصولات ما دارای ثبات بالا در کیفیت، قیمت مناسب، موجودی کافی، عرضه انعطاف پذیر، زمان کوتاه و خدمات پس از فروش حرفه ای هستند.
توضیحات:
SL4139 یک مبدل تقویت کننده DC/DC است که درایو جریان ثابت دقیقی را برای چندین LED فراهم می کند. با فرکانس سوئیچینگ ثابت 1 مگاهرتز، SL4139 را می توان با خازن ها و سلف های کوچک سرامیکی خارجی جفت کرد. جریان قابل تنظیم، تنظیم شده توسط مقاومت خارجی R1، به SL4139 اجازه می دهد تا LED های متصل به سری را هدایت کند. این مناسب برای رانندگی LED از همان نوع، با حداکثر 9 LED سفید به صورت سری یا حداکثر ولتاژ رانندگی 32 ولت است. روشنایی LED را می توان با استفاده از ولتاژ DC، سیگنال منطقی یا مدولاسیون عرض پالس (PWM) تنظیم کرد. پین کنترل خاموش (SHDN) دستگاه را قادر میسازد تا در حالت آماده به کار جریان استاتیکی بسیار کم کار کند. علاوه بر حفاظت حرارتی و محدود کردن جریان اضافه، SL4139 در صورت بروز خطا در مدار باز LED وارد حالت بسیار کم مصرف میشود. این تراشه در فرم فاکتور کوچک SOT23-5 بسته بندی شده است.
امکانات
● جریان پیک سوئیچ: ۱ آمپر
● حداکثر ولتاژ محرک: ۳۲ ولت
● حداکثر راندمان تبدیل توان: ۹۰٪
● جریان خاموشی کمتر از 10 میکروآمپر
● فرکانس ثابت ۱ مگاهرتز با نویز کم
● محدودیت جریان ضربهای در هنگام شروع نرم
● محافظت در برابر اضافه ولتاژ مدار باز LED
● قفل ولتاژ پایین ۳.۳ ولت (UVLO)
● محافظت در برابر دمای بیش از حد
● مناسب برای قطعات الکترونیکی خودرو
● سازگار با RoHS
● درجه صنعتی (-40°C تا +85°C)
کاربرد
● SL4139 یک مبدل تقویتکننده سلف با فرکانس ثابت (1 مگاهرتز)، نویز کم است که جریان ثابتی را با خطی بودن عالی و تنظیم بار فراهم میکند. این دستگاه از یک سوئیچ NMOS ولتاژ بالا بین پین SW و پین GND برای راهاندازی سلف استفاده میکند. هنگامی که سوئیچ NMOS خاموش است، انرژی ذخیره شده در سلف از طریق یک دیود شاتکی به بار تخلیه میشود.
● چرخه وظیفه سوئیچ NMOS بر اساس ولتاژ بازخورد در پین FB به صورت داخلی تنظیم و کنترل میشود و در نهایت یک ولتاژ تنظیم ثابت 0.3 ولت در FB تولید میکند. جریان عبوری از LED با مقدار مقاومت (I = 0.3V/R1) نسبت معکوس دارد.
● در طول روشن شدن اولیه، چرخه کاری سوئیچ NMOS داخلی محدود میشود تا جریان سرج را مهار کند و یک عملیات شروع نرم را فراهم کند.
● در صورت قطع مدار LED، حلقه کنترل فیدبک باز میشود و باعث میشود ولتاژ خروجی همچنان افزایش یابد. هنگامی که ولتاژ خروجی از ۳۷ ولت فراتر رود، مدارهای حفاظت داخلی فعال میشوند و دستگاه را در حالت ایمن کممصرف قرار میدهند.
● این دستگاه شامل مدار محافظت در برابر دمای بیش از حد است که وقتی دمای محل اتصال از ۱۵۰ درجه سانتیگراد فراتر رود، عملکرد را به طور خودکار غیرفعال میکند و پس از کاهش دما به ۱۳۰ درجه سانتیگراد، عملکرد عادی خود را از سر میگیرد.
