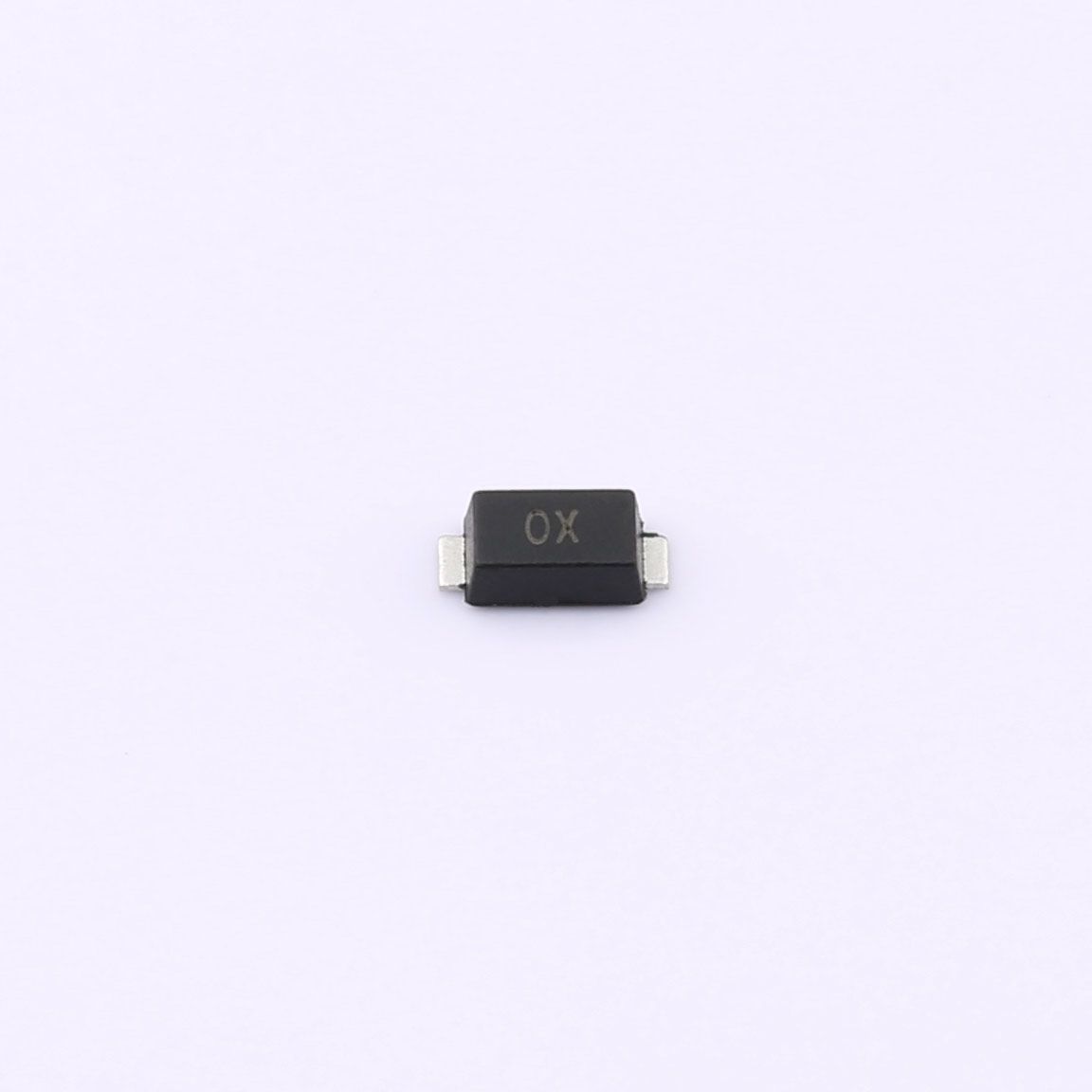

تلویزیون SMF22CA دیود SOD-123FL
SMF22CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته نصب سطحی است که در بسته استاندارد JEDEC SOD-123FL ساخته شده است. این دستگاه برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر جهشهای ولتاژ گذرای مثبت و منفی و نوسانات الکتریکی طراحی شده است. این دستگاه دارای توان پالس اوج 200 وات تحت شکل موج 10/1000 میکروثانیه و توان پالس اوج 1000 وات تحت شکل موج 8/10 میکروثانیه است و به عنوان یک راه حل قابل اعتماد برای محافظت در برابر اضافه ولتاژ برای محصولات الکترونیکی متنوع عمل میکند.
توضیحات:
SMF22CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته نصب سطحی است که در بسته استاندارد JEDEC SOD-123FL ساخته شده است. این دستگاه برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر جهشهای ولتاژ گذرای مثبت و منفی و نوسانات الکتریکی طراحی شده است. این دستگاه دارای توان پالس اوج 200 وات تحت شکل موج 10/1000 میکروثانیه و توان پالس اوج 1000 وات تحت شکل موج 8/10 میکروثانیه است و به عنوان یک راه حل قابل اعتماد برای محافظت در برابر اضافه ولتاژ برای محصولات الکترونیکی متنوع عمل میکند.
امکانات
- توان پالس اوج: 200 وات (شکل موج افزایشی 10/1000 میکروثانیه)، 1000 وات (شکل موج افزایشی 8/10 میکروثانیه)
- پارامترهای الکتریکی در دمای ۲۵ درجه سانتیگراد: VRWM=22.0V، VBR=24.4V~26.9V @ 1mA، IR≤1.0μA @ 22.0V، VC=35.5V @ 5.6A
- مقاومت افزایشی کم در برابر موج و عملکرد عالی در مهار ولتاژ
- ساختار SMD کمحجم، مخصوص مونتاژ سطحی طراحی شده است
- مقاومت در برابر لحیم کاری در دمای بالا: تحمل دمای 260 درجه سانتیگراد به مدت 10 ثانیه در ترمینال ها
- اتلاف توان DC: ۳۸۵ میلیوات؛ افت توان: ۴.۰ میلیوات بر درجه سانتیگراد بالاتر از ۲۵ درجه سانتیگراد
- محدوده دمایی وسیع برای عملیات و نگهداری
مزایای ما
- طراحی حفاظت دو طرفه به طور موثر هر دو حالت گذرای ولتاژ مثبت و منفی را سرکوب میکند.
- ظرفیت گیره فوقالعاده، به سرعت انرژی ناشی از نوسانات برق را جذب میکند تا از قطعات الکترونیکی ظریف محافظت کند.
- توانهای دوگانه با استانداردهای مختلف تست افزایش ولتاژ و سناریوهای کاربردی سازگار هستند
- بسته فشرده SOD-123FL فضای PCB را برای دستگاههای الکترونیکی مینیاتوری ذخیره میکند.
- مقاومت حرارتی پایین، اتلاف حرارت عالی و عملکرد پایدار درازمدت را تضمین میکند
- مطابق با الزامات استاندارد لحیم کاری، امکان تولید انبوه SMT را آسان میکند.
- عملکرد الکتریکی پایدار تحت تغییرات دمایی گسترده، مناسب برای محیطهای کاری پیچیده
داده های مکانیک
- بستهبندی: پلاستیک قالبگیری شده JEDEC SOD-123FL با تراشه غیرفعال
- قطبیت: نوع دو جهته بدون محدودیت قطبیت؛ نوار رنگی انتهای مثبت را نشان میدهد
- نصب: قابل نصب در هر موقعیتی
- وزن تقریبی: 0.02 گرم (0.006 اونس)
- مقاومت حرارتی (اتصال به محیط): 325 ℃/W
- مقاومت حرارتی (اتصال به سیم): 26 ℃/W
- دمای اتصال عملیاتی: -55℃ ~ +150℃
- دمای نگهداری: -55℃ ~ +150℃

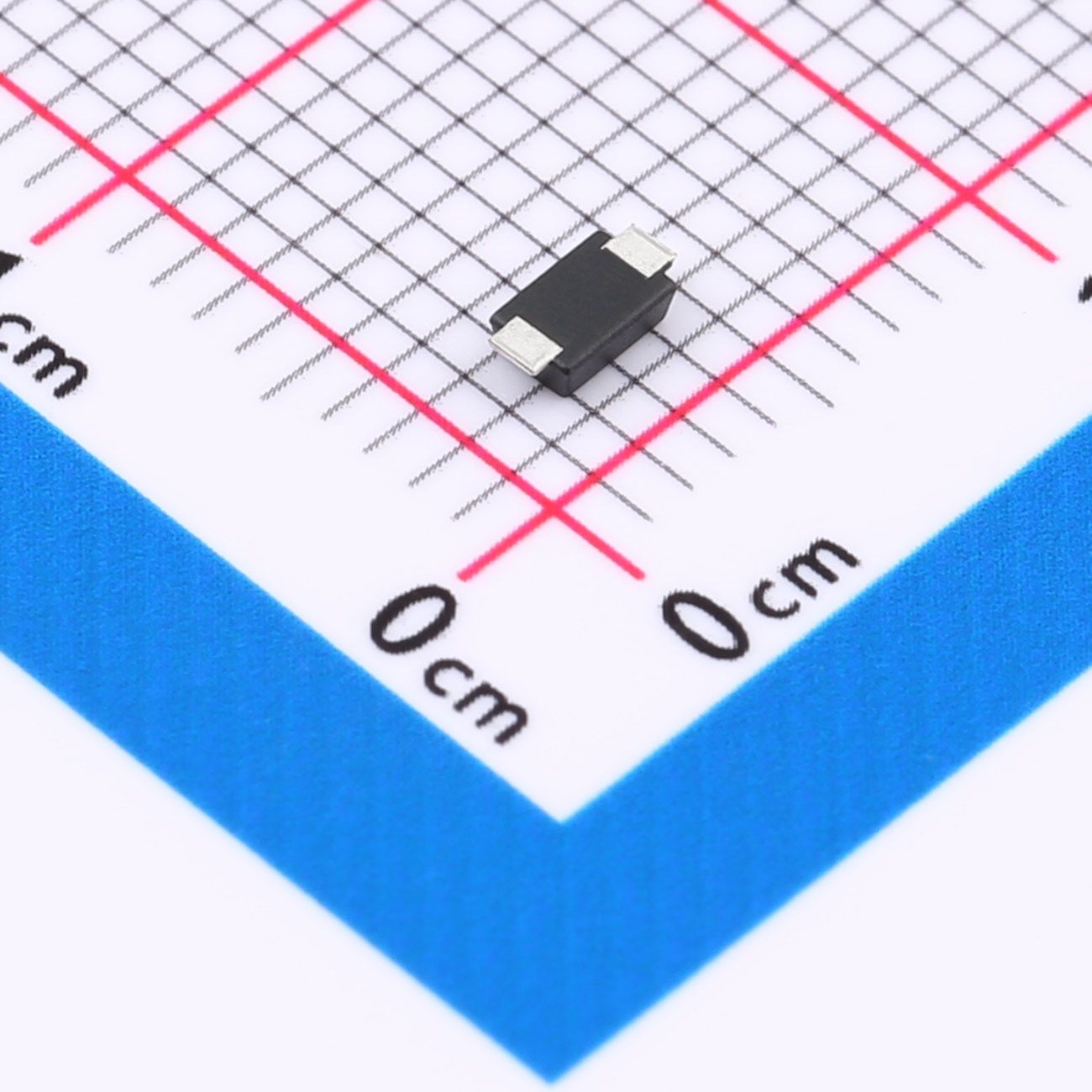

- ابعاد اصلی (میلیمتر): الف: ۳.۵۸~۳.۷۲، ب: ۲.۷۲~۲.۷۸، ج: ۱.۷۷~۱.۸۳
اپلیکیشنها
این دیود TVS دو طرفه به طور گسترده در سیستمهای کامپیوتری، لوازم خانگی، ماژولهای ورودی ویدئو، لوازم الکترونیکی مصرفی و سایر تجهیزاتی که نیاز به حفاظت در برابر ESD و نوسانات گذرای دو طرفه دارند، کاربرد دارد.
