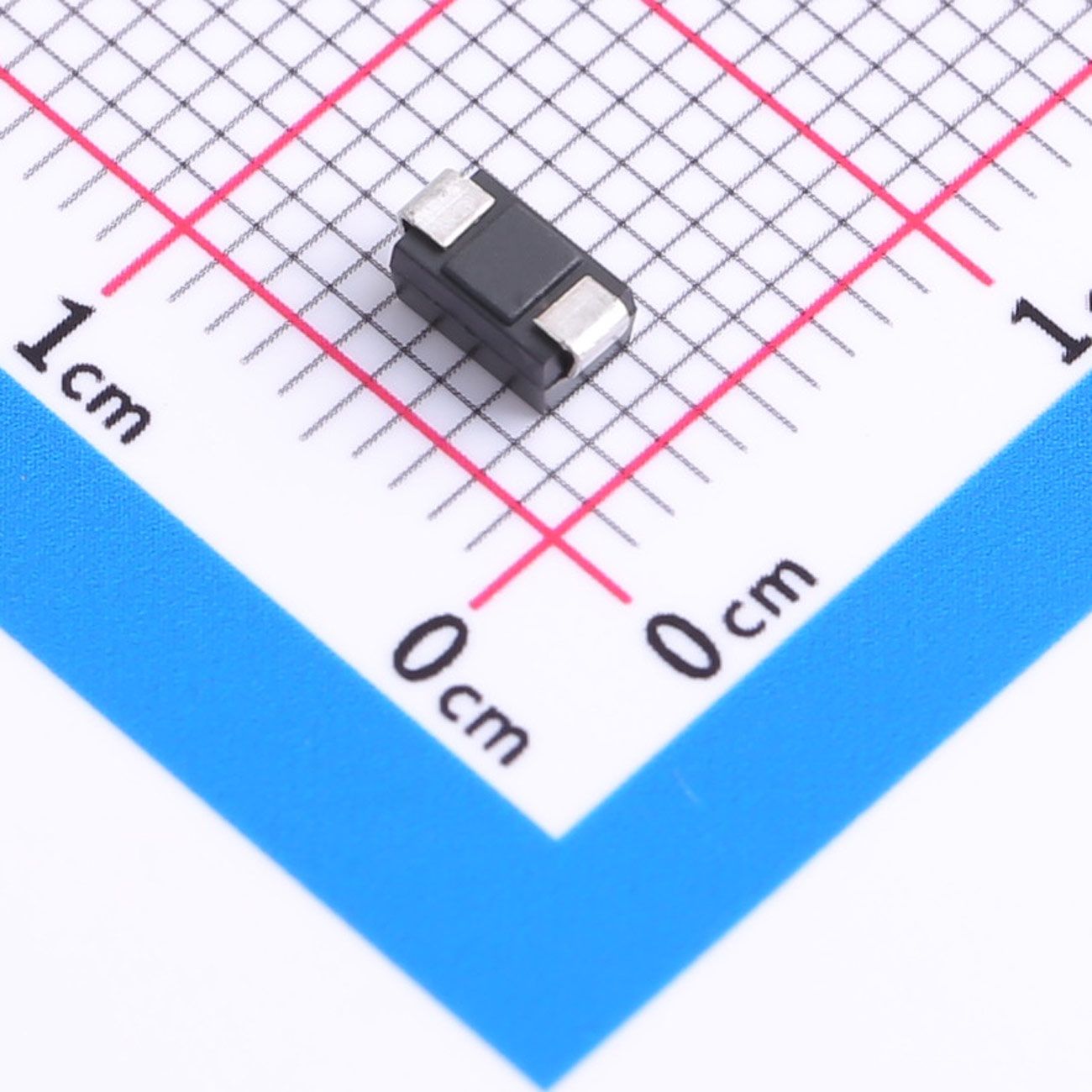

تلویزیون های SMAJ14CA دیود SMA
SMAJ14CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی و بسته استاندارد SMA (DO-214AC) است. این ماژول از فناوری قالب پسیو شده شیشهای بهره میبرد که برای محافظت از مدارهای الکترونیکی و اجزای حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. با توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت اضافه ولتاژ دو جهته قابل اعتمادی را برای تجهیزات الکترونیکی مختلف ارائه میدهد.
توضیحات:
SMAJ14CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی و بسته استاندارد SMA (DO-214AC) است. این ماژول از فناوری قالب پسیو شده شیشهای بهره میبرد که برای محافظت از مدارهای الکترونیکی و اجزای حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. با توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت اضافه ولتاژ دو جهته قابل اعتمادی را برای تجهیزات الکترونیکی مختلف ارائه میدهد.
امکانات
- توان پالس اوج ۴۰۰ وات برای شکل موج موج ۱۰/۱۰۰۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی در دمای ۲۵ درجه سانتیگراد: VRWM=14.0V، VBR=15.6V~17.9V در جریان ۱ میلیآمپر، IR≤5μA، VC=23.2V، IPP=25.9A
- حفاظت دو طرفه برای ولتاژهای گذرای مثبت و منفی
- تراشه غیرفعال شده شیشهای، عملکرد پایدار و عمر طولانی را تضمین میکند.
- قابلیت گیرهبندی عالی و زمان پاسخدهی فوقالعاده سریع
- محفظه اپوکسی قالبگیری شده با درجه مقاومت در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده مطابق با استاندارد MIL-STD-750 Method 2026
- دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
مزایای ما
- طراحی دو جهته، موجهای الکتریکی را در دو جهت سرکوب میکند، که برای سناریوهای پیچیده حفاظت از مدار مناسب است.
- عملکرد عالی در مهار جریان، به سرعت انرژی ناشی از نوسانات برق را جذب میکند تا از قطعات الکترونیکی حساس محافظت کند.
- پاسخ فوق سریع به طور موثر نوسانات ولتاژ لحظهای را از بین میبرد
- بسته SMA جمع و جور باعث صرفهجویی در فضای PCB میشود، ایدهآل برای محصولات الکترونیکی مینیاتوری
- فرآیند غیرفعالسازی شیشه بالغ، دوام و قابلیت اطمینان عملیاتی بلندمدت را بهبود میبخشد.
- لحیمپذیری خوب، تولید انبوه خودکار SMT با راندمان بالا را پشتیبانی میکند.
- جریان نشتی معکوس پایین، مصرف برق در حالت آماده به کار را کاهش میدهد
- عملکرد الکتریکی پایدار در طیف وسیعی از دما، سازگار با محیطهای کاری سخت
داده های مکانیک
- بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: نوع دو طرفه بدون محدودیت قطبیت
- ترمینالها: روکش لحیم، قابل لحیمکاری مطابق با روش MIL-STD-750 2026
- ابعاد: اندازههای استاندارد SMA (برحسب اینچ و میلیمتر مشخص شدهاند)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS دو طرفه به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، دستگاههای ارتباطی، لوازم جانبی کامپیوتر، سیستمهای کنترل صنعتی و سایر محصولاتی که نیاز به حفاظت در برابر ESD دو طرفه و ولتاژ گذرا دارند، کاربرد دارد.
