בתכנון וייצור של מכשירים אלקטרוניים, דיודות ווסת מתח ממלאות תפקיד מכריע. הן מבטיחות שהמתח במעגל יישאר יציב, ומגנות על הציוד מפני נזק הנגרם מתנודות מתח. היום, נבחן מקרוב דיודת ווסת מתח יוצאת דופן: ה-MM3Z15.

1. מפרט בסיסי של MM3Z15

ה-MM3Z15 היא דיודת ווסת מתח מצוינת עם דירוג מתח נומינלי של 15 וולט. המשמעות היא שבתנאי הפעלה רגילים, ה-MM3Z15 יכול לייצב את המתח במעגל על ​​15V בערך, מה שמבטיח שהמכשיר פועל בצורה חלקה.

בנוסף למתח הנומינלי, ל-MM3Z15 יש טווח ויסות מתח של 13.8V עד 15.6V. טווח זה מצביע על כך שבתנאים קיצוניים, ויסות המתח עשוי להשתנות בתוך ערכים אלו. עם זאת, היה סמוך ובטוח שתנודות כאלה הן בגבולות המקובלים ולא ישפיעו באופן משמעותי על ביצועי המכשיר.

Slkor וסת מתח דיודה MM3Z15 תמונת מוצר

הספק הוא מדד קריטי נוסף להערכת ביצועי דיודת ווסת מתח. ל-MM3Z15 יש דירוג הספק של 300mW, כלומר, הוא יכול להתמודד עם רמה מסוימת של זרם ומתח ללא התחממות יתר ולסיום נזק. זה הופך את ה-MM3Z15 למסוגל לספק ביצועים יוצאי דופן גם במעגלים הדורשים טיפול ברמות הספק גבוהות יותר.

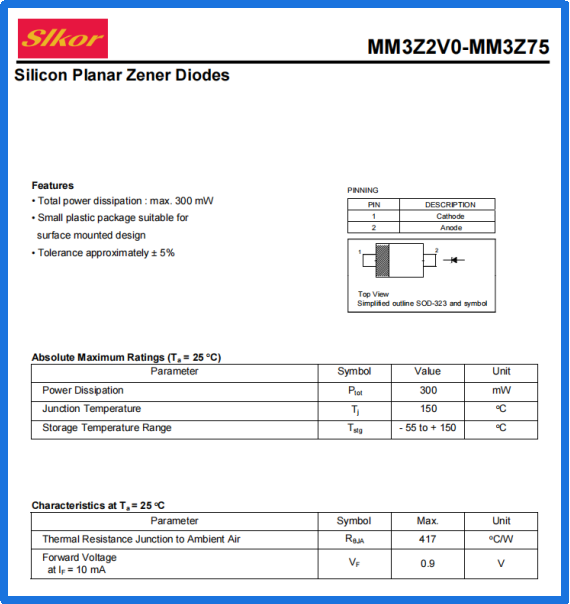

מפרט Slkor Voltage Regulator Diode MM3Z15

זרם הפוך (Ir) הוא הזרם הזורם דרך דיודת ווסת מתח כאשר הוא נתון למתח הפוך. עבור MM3Z15, הזרם ההפוך הוא 0.1μA. זרם הפוך מינימלי זה מבטיח שה-MM3Z15 יכול לשמור על מצב תפעולי יציב תחת מתח הפוך מבלי להפריע למעגל.

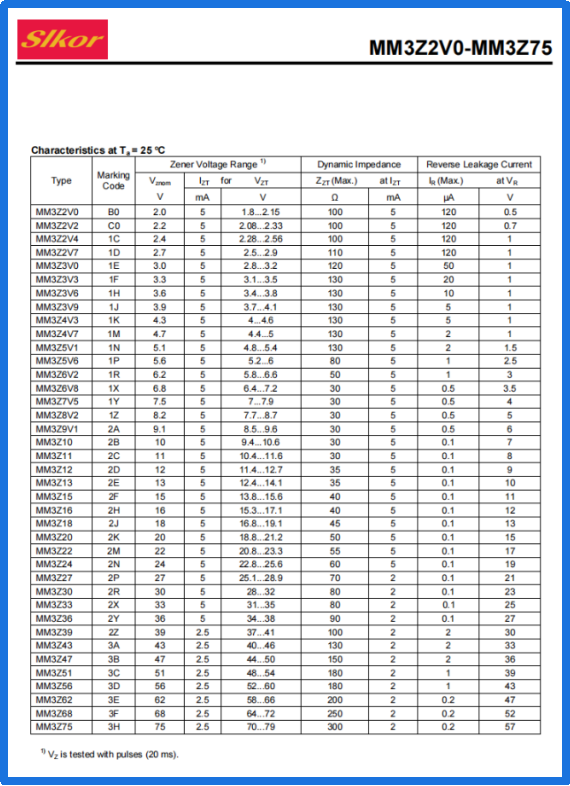

פרמטרים של דיודת ווסת מתח Slkor MM3Z15

2. החשיבות של ה-MM3Z15

אי אפשר להפריז בתפקידן של דיודות ווסת מתח במעגלים. הן מגנות על רכיבים אחרים במעגל מפני השפעות תנודות המתח, ומבטיחות יציבות ואמינות. ה-MM3Z15, כדיודת ווסת מתח בעלת ביצועים גבוהים, תוכננה בקפידה ואופטימלית בכל הנוגע לפרמטרי ויסות המתח, ההספק והזרם ההפוך שלה, מה שמאפשר לה לבצע ביצועים יוצאי דופן במעגלים שונים.

3. יישומים ספציפיים של דיודות ווסת מתח במעגלי מיקרו-מעבד

במעגלי מיקרו-מעבדים, דיודות ווסת מתח ממלאות תפקיד חיוני. הן לא רק מסייעות לשמור על מתח יציב, אלא גם מגנות על המיקרו-מעבדים מפני השפעות תנודות המתח, מבטיחות פעולה תקינה ומאריכות את תוחלת החיים שלהם.

א. שמירה על יציבות מתח

מיקרו-מעבדים דורשים אספקת מתח יציבה כדי להבטיח שהמעגלים הלוגיים הפנימיים שלהם יפעלו כראוי. עם זאת, עקב חוסר יציבות של ספק הכוח והפרעות מרכיבים אחרים במעגל, מיקרו-מעבדים עלולים להיתקל בבעיות תנודות מתח. כאן, דיודות ווסת מתח ממלאות תפקיד משמעותי.

דיודות ווסת מתח מחוברות במקביל לפיני החשמל של המיקרו-מעבד. כאשר מתח אספקת החשמל עולה, דיודת ווסת המתח תוליך זרם, תסיט זרם עודף לאדמה ותתייצב את המתח בפיני החשמל של המיקרו-מעבד. בדרך זו, גם אם מתח אספקת החשמל משתנה, המיקרו-מעבד יכול לפעול בסביבת מתח יציבה, ולמנוע שגיאות לוגיות או נזק עקב מתח מוגזם או לא מספיק.

ב. הגנה על מיקרו-מעבדים מפני תנודות מתח

בנוסף לשמירה על יציבות המתח, דיודות ווסת מתח גם מגנות על המיקרו-מעבדים מתנודות מתח. במעגל עלולים להתרחש קפיצות מתח או עליות מתח בלתי צפויות, אשר עלולות לגרום נזק חמור למיקרו-מעבד. דיודות ווסת מתח מגיבות במהירות ומגבילות את הזרם, מה שמאפשר להן להוליך במהירות במהלך תנאי מתח חריגים ולהפנות את המתח העודף לאדמה, ובכך להגן על המיקרו-מעבד.

ג. סוגים ותצורות נפוצות של דיודות ווסת מתח

סוגים נפוצים של דיודות ווסת מתח במעגלי מיקרו-מעבדים כוללים דיודות זנר ודיודות מפולת. דיודות זנר כוללות מתחי פריצה נמוכים יותר וזמני תגובה מהירים יותר, מה שהופך אותן מתאימות ליישומים הדורשים יציבות מתח גבוהה. מצד שני, דיודות מפולת בעלות מתחי פריצה גבוהים יותר ויכולות טיפול בהספק גבוהות יותר, מה שהופך אותן לאידיאליות ליישומים בעלי הספק גבוה.

מבחינת תצורה, דיודות ווסת מתח מחוברות בדרך כלל במקביל לפיני הספק של המיקרו-מעבד ומחווטות בטור עם נגד מגביל זרם. נגד מגביל הזרם משמש להגבלת הזרם הזורם דרך דיודת ווסת המתח במהלך הולכה, ומונע התחממות יתר ונזק. בנוסף, כדי להבטיח את תפקודה התקין של דיודת ווסת המתח, יש להציב במעגל קבלי סינון וקבלי ניתוק מתאימים כדי למנוע רעש בתדר גבוה והפרעות מספק הכוח.
