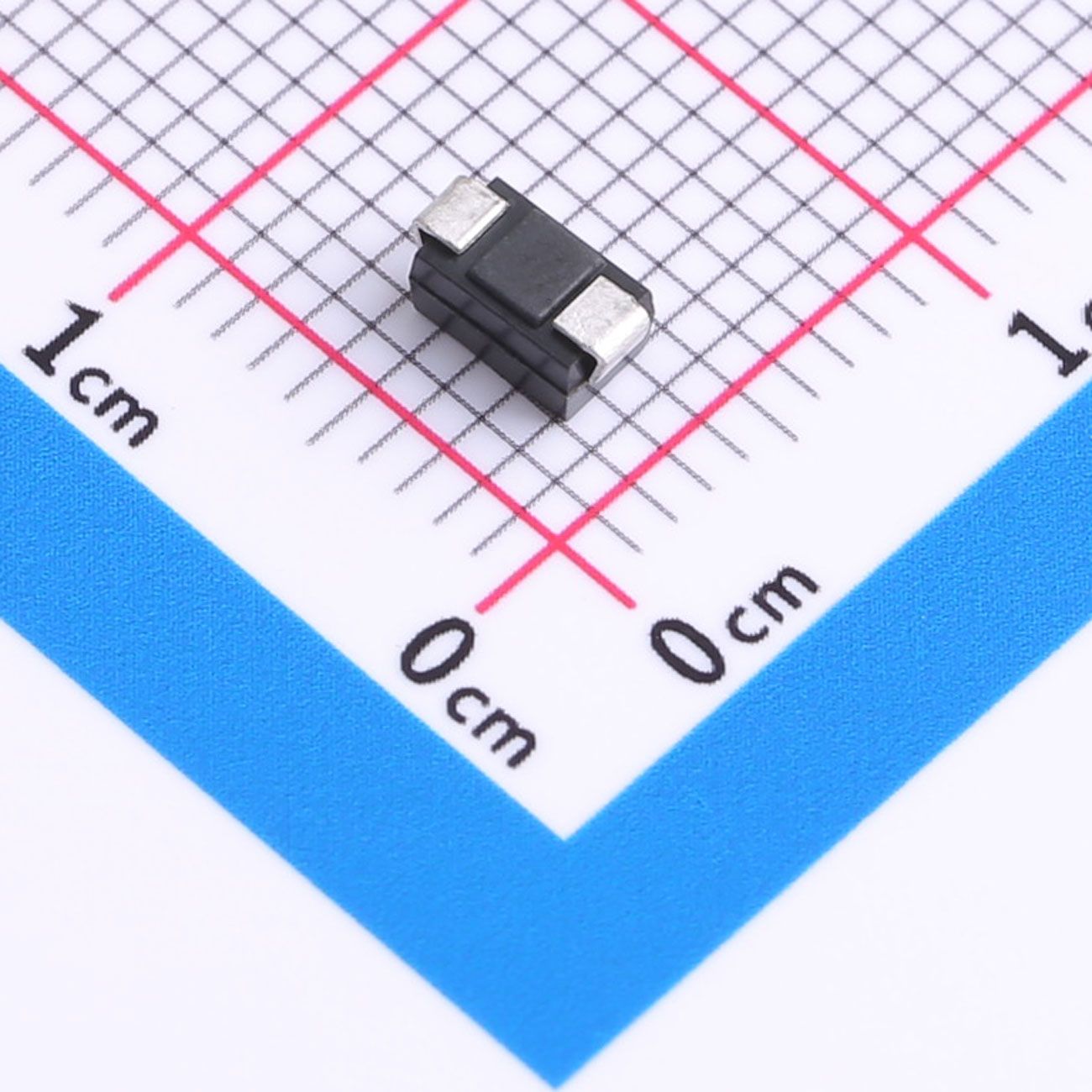

SMAJ22CA TVS דיודה SMA
SMAJ22CA הוא מדכא מתח חולף דו-כיווני (TVS) להרכבה משטחית עם מארז SMA סטנדרטי (DO-214AC). הוא מאמץ טכנולוגיית שבב פסיבית מזכוכית, שנועדה להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות חיוביות ושליליות וזרמי נחשולים. עם הספק פולסים שיא של 400W תחת צורת גל של 10/1000μs, רכיב זה מספק הגנה דו-כיוונית יציבה ואמינה על מתח יתר עבור מכשירים אלקטרוניים שונים.
תיאור
SMAJ22CA הוא מדכא מתח חולף דו-כיווני (TVS) להרכבה משטחית עם מארז SMA סטנדרטי (DO-214AC). הוא מאמץ טכנולוגיית שבב פסיבית מזכוכית, שנועדה להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות חיוביות ושליליות וזרמי נחשולים. עם הספק פולסים שיא של 400W תחת צורת גל של 10/1000μs, רכיב זה מספק הגנה דו-כיוונית יציבה ואמינה על מתח יתר עבור מכשירים אלקטרוניים שונים.
תכונות
- הספק פולס שיא של 400W עבור צורת גל נחשול של 10/1000μs
- זרם נחשול יחיד מרבי: 40A (גל סינוס חצי יחיד של 8.3ms)
- פרמטרים חשמליים עיקריים ב-25 מעלות צלזיוס: VRWM=22.0V, VBR=24.4V~28.0V ב-1mA, IR≤5μA, VC=35.5V, IPP=10.3A
- הגנה דו-כיוונית עבור מתח משתנה חיובי ושלילי
- שבב פסיבי מזכוכית ליציבות מעולה וחיי שירות ארוכים
- ביצועי הידוק מעולים וזמן תגובה מהיר במיוחד
- בית אפוקסי יצוק עם דירוג מעכב בעירה UL94V-0
- הדקים מצופים הלחמה העומדים בתקן MIL-STD-750 שיטת 2026
- טווח טמפרטורות רחב להפעלה ואחסון: -55℃ ~ +150℃
היתרונות שלנו
- עיצוב הגנה דו-כיווני מטפל בנחשולי מתח דו-כיווניים, ומתאים לדרישות הגנה מגוונות של מעגלים
- ספיגת נחשולי מתח יעילה ויכולת הידוק יוצאת דופן מגנות ביעילות על רכיבים אלקטרוניים עדינים
- תגובה מהירה במיוחד מדכאת במהירות תנודות מתח מיידיות
- מארז SMA סטנדרטי קומפקטי חוסך מקום על המעגל המודפס, אידיאלי עבור מוצרים אלקטרוניים ממוזערים
- תהליך פסיבציה מתקדם של זכוכית משפר את העמידות ואת אמינות התפעול לטווח ארוך
- יכולת הלחמה מעולה תומכת בייצור המוני אוטומטי SMT ביעילות גבוהה
- זרם דליפה הפוך נמוך במיוחד מפחית את צריכת החשמל במצב המתנה
- ביצועים יציבים בסביבות טמפרטורה גבוהות ונמוכות, ניתנים להתאמה לתנאי עבודה קשים
נתונים מכאניים
- אריזה: JEDEC SMA (DO-214AC), אפוקסי יצוק העברה
- קוטביות: סוג דו כיווני ללא הגבלת קוטביות
- הדקים: מצופים בהלחמה, ניתנים להלחמה לפי שיטת MIL-STD-750 2026
- מידות: מידות SMA סטנדרטיות (מסומנות באינצ'ים ובמילימטרים)
- טמפרטורת הפעלה ואחסון: -55℃ ~ +150℃
יישומים
דיודת TVS דו-כיוונית זו נמצאת בשימוש נרחב באלקטרוניקה צרכנית, מכשירי חשמל ביתיים, ציוד תקשורת, ציוד היקפי למחשב, מערכות בקרה תעשייתיות ומוצרים אחרים הדורשים הגנה מפני נחשולי מתח דו-כיווניים (ESD) והגנה מפני נחשולי מתח חולפים.
