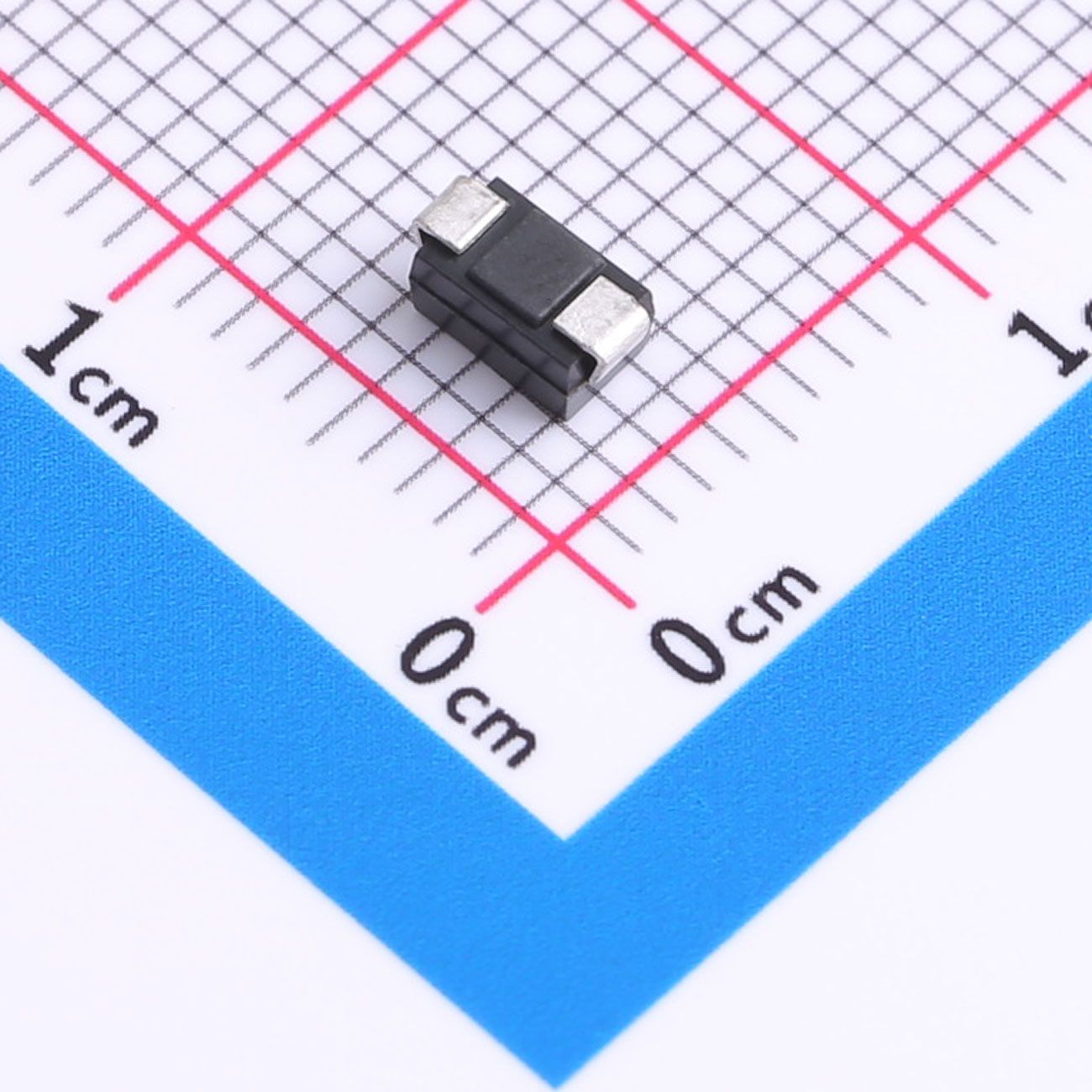

تلویزیون های SMAJ22CA دیود SMA
SMAJ22CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی و پکیج استاندارد SMA (DO-214AC) است. این قطعه از فناوری قالب پسیو شده شیشهای بهره میبرد که برای محافظت از مدارهای الکترونیکی و اجزای حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. این قطعه با داشتن توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت دو جهته پایدار و قابل اعتمادی در برابر ولتاژ بیش از حد برای دستگاههای الکترونیکی مختلف فراهم میکند.
توضیحات:
SMAJ22CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی و پکیج استاندارد SMA (DO-214AC) است. این قطعه از فناوری قالب پسیو شده شیشهای بهره میبرد که برای محافظت از مدارهای الکترونیکی و اجزای حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. این قطعه با داشتن توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت دو جهته پایدار و قابل اعتمادی در برابر ولتاژ بیش از حد برای دستگاههای الکترونیکی مختلف فراهم میکند.
امکانات
- توان پالس اوج ۴۰۰ وات برای شکل موج موج ۱۰/۱۰۰۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی کلیدی در دمای ۲۵ درجه سانتیگراد: VRWM=22.0V، VBR=24.4V~28.0V در جریان ۱ میلیآمپر، IR≤5μA، VC=35.5V، IPP=10.3A
- حفاظت دو طرفه برای ولتاژهای گذرای مثبت و منفی
- تراشه غیرفعال شده با شیشه برای پایداری عالی و عمر طولانی
- عملکرد عالی در گیرهبندی و زمان پاسخدهی فوقالعاده سریع
- محفظه اپوکسی قالبگیری شده با درجه مقاومت در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده مطابق با روش MIL-STD-750 2026
- محدوده دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
مزایای ما
- طراحی حفاظت دو جهته، نوسانات دو جهته را کنترل میکند و نیازهای مختلف حفاظت از مدار را برآورده میسازد.
- جذب موثر نوسانات برق و قابلیت مهاربندی برجسته، به طور موثری از قطعات الکترونیکی ظریف محافظت میکند.
- پاسخ فوق سریع، نوسانات ولتاژ لحظهای را به سرعت سرکوب میکند
- بستهبندی استاندارد SMA فشرده، فضای PCB را ذخیره میکند و برای محصولات الکترونیکی مینیاتوری ایدهآل است.
- فرآیند پیشرفته غیرفعالسازی شیشه، دوام و قابلیت اطمینان عملیاتی بلندمدت را بهبود میبخشد.
- لحیمپذیری عالی، تولید انبوه خودکار SMT با راندمان بالا را پشتیبانی میکند.
- جریان نشتی معکوس فوقالعاده کم، مصرف برق در حالت آماده به کار را کاهش میدهد
- عملکرد پایدار در محیطهای با دمای بالا و پایین، سازگار با شرایط کاری سخت
داده های مکانیک
- بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: نوع دو طرفه بدون محدودیت قطبیت
- ترمینالها: روکش لحیم، قابل لحیمکاری طبق استاندارد MIL-STD-750 2026
- ابعاد: ابعاد استاندارد SMA (برحسب اینچ و میلیمتر)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS دو طرفه به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، تجهیزات ارتباطی، لوازم جانبی کامپیوتر، سیستمهای کنترل صنعتی و سایر محصولاتی که نیاز به حفاظت در برابر ESD دو طرفه و اضافه ولتاژ گذرا دارند، استفاده میشود.
