क्या हार्मोनिक रक्षक वास्तव में हार्मोनिक को हटा सकता है? क्या ज़मीन हार्मोनिक को हटा रही है?

हार्मोनिक्स क्या हैं?

विद्युत उद्योग में हार्मोनिक कोई अजीब शब्द नहीं है। उच्च हार्मोनिक्स का हस्तक्षेप वर्तमान बिजली प्रणाली में बिजली की गुणवत्ता को प्रभावित करने वाला एक बड़ा "सार्वजनिक खतरा" है, और इसका प्रतिकार करना जरूरी है।

हार्मोनिक एक स्थिर शक्ति गुणवत्ता सूचकांक पैरामीटर है, जिसे क्षणिक घटना से अलग किया जाना चाहिए। बहुत से लोग आशा करते हैं कि हार्मोनिक रक्षक नुकसान को कम करने के लिए हार्मोनिक तरंगों को फ़िल्टर कर सकते हैं, तो क्या हार्मोनिक रक्षक वास्तव में इतने जादुई और उपयोगी हैं? क्या इससे बिजली की गुणवत्ता में कुछ हद तक सुधार हो सकता है?

1 हार्मोनिक्स की परिभाषा

अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त हार्मोनिक्स को इस प्रकार परिभाषित किया गया है:

हार्मोनिक वोल्टेज और करंट के घटकों को संदर्भित करता है जिनकी आवृत्ति मौलिक तरंग का एक अभिन्न गुणक है। आम तौर पर, यह वोल्टेज और करंट के घटकों को संदर्भित करता है जिनके आवधिक साइनसॉइडल वोल्टेज और करंट फूरियर श्रृंखला द्वारा विघटित होते हैं और जिनकी आवृत्ति मौलिक तरंग का एक अभिन्न गुणक है।

हार्मोनिक एक स्थिर शक्ति गुणवत्ता सूचकांक पैरामीटर है, जिसे क्षणिक घटना से अलग किया जाना चाहिए। आम तौर पर, हार्मोनिक्स का तरंगरूप समय-समय पर दोहराया जाता है, जबकि उच्च आवृत्ति शोर, पल्स स्पाइक्स, पावर सर्ज आदि जैसी क्षणिक घटनाएं हर हफ्ते तरंगरूप में बदलती या क्षीण होती हैं, इसलिए उन्हें हार्मोनिक्स के रूप में नहीं माना जाता है, बल्कि केवल एक के रूप में माना जाता है। क्षणिक घटना.

एएनएचपीडी एक नए प्रकार का सुरक्षा उपकरण है जिसका उपयोग उच्च हार्मोनिक्स को फ़िल्टर करने और सटीक उपकरणों और उपकरणों की सुरक्षा के लिए किया जाता है। यह अल्ट्रा-माइक्रोक्रिस्टलाइन मिश्र धातु सामग्री और नवीन विशेष सर्किट को अपनाता है। यह मुख्य रूप से वोल्टेज क्लैंप, लो-पास फिल्टर और अवशोषक से बना है। यह न केवल उपयोगकर्ताओं के विद्युत उपकरणों द्वारा उत्पन्न यादृच्छिक उच्च-क्रम हार्मोनिक्स को दबा और अवशोषित कर सकता है, जिसमें पृष्ठ 2, पृष्ठ 8, और उच्च-आवृत्ति शोर, पल्स स्पाइक्स और उछाल का हस्तक्षेप शामिल है, बल्कि किसी भी समय वोल्टेज तरंग को ट्रैक भी कर सकता है। , बिजली आपूर्ति में स्पाइक्स, उछाल और अव्यवस्था को तुरंत फ़िल्टर करें, हार्मोनिक प्रभावों के कारण होने वाले उच्च-क्रम वाले हार्मोनिक्स को ठीक करें, स्रोत से हार्मोनिक प्रदूषण को खत्म करें, और विद्युत उपकरणों के लिए सुरक्षा प्रदान करें।

एएनएचपीडी संदर्भ मानक

जीबी/टी14549-1993 बिजली की गुणवत्ता: सार्वजनिक पावर ग्रिड के हार्मोनिक्स जीबी/टी15945-2008 बिजली की गुणवत्ता: बिजली प्रणाली आवृत्ति का स्वीकार्य विचलन

GB17625.1-2012 विद्युत चुम्बकीय संगतता सीमाएं हार्मोनिक वर्तमान उत्सर्जन सीमाएं

IEEE 519-1992 अंतर्राष्ट्रीय हार्मोनिक नियंत्रण मानक Q31/Q31/0114000129C026-2017《ANHPD हार्मोनिक रक्षक

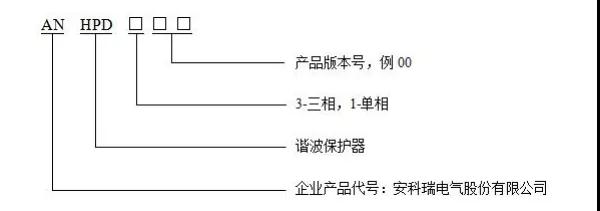

मॉडल वर्णन

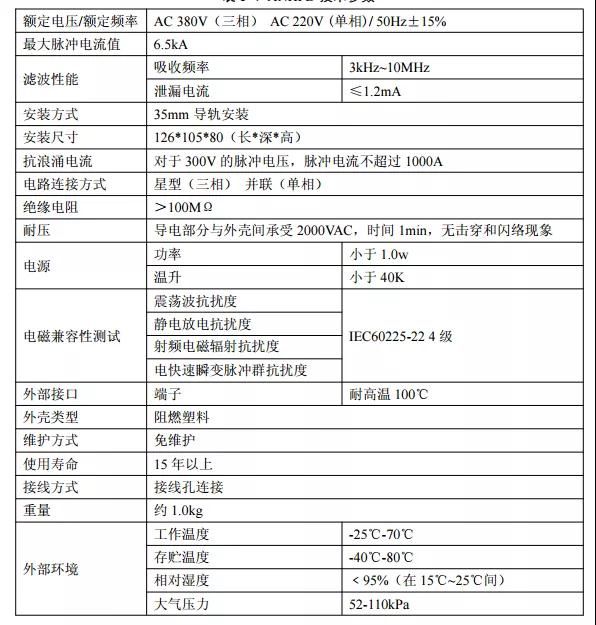

तकनीकी मापदंड

संक्षेप में, हार्मोनिक रक्षक में 350 हर्ट्ज से 20 मेगाहर्ट्ज तक हार्मोनिक फ़िल्टरिंग का कार्य नहीं होता है:

(1) उच्च आवृत्ति शोर, पल्स स्पाइक्स, उछाल और विद्युत उपकरणों द्वारा उत्पन्न अन्य गड़बड़ी हार्मोनिक्स की श्रेणी से संबंधित नहीं हैं, और इन क्षणिक हार्मोनिक्स को फ़िल्टर करना हार्मोनिक फ़िल्टरिंग नहीं है;

(2) हार्मोनिक स्रोत के साथ ऊर्जा विनिमय की मांग को पूरा करने के लिए फिल्टर डिवाइस में एक निश्चित ऊर्जा घनत्व होना चाहिए। हार्मोनिक रक्षक एक निष्क्रिय उपकरण है. यदि हार्मोनिक को फ़िल्टर किया जा सकता है, तो अंदर ऊर्जा भंडारण तत्व होने चाहिए, लेकिन हार्मोनिक रक्षक का आकार बहुत छोटा है (145 मिमी * 120 मिमी * 70 मिमी)। इतना छोटा आकार केवल बड़े ऊर्जा घनत्व वाले हार्मोनिक स्रोत के साथ ऊर्जा का आदान-प्रदान कर सकता है, जो अल्ट्रा-माइक्रोक्रिस्टलाइन मिश्र धातु सामग्री के लिए असंभव है।
