Il SOT-23 è un package semiconduttore a montaggio superficiale molto comune e ampiamente utilizzato, particolarmente adatto per transistor a bassa potenza (inclusi MOSFET, BJT), diodi e circuiti integrati.

1. Panoramica del pacchetto SOT-23

Nome completo: Small Outline Transistor 23

Tipo: Dispositivo a montaggio superficiale

Caratteristiche: dimensioni ridotte, basso costo, adatto per installazioni PCB ad alta densità.

Applicazioni principali: elettronica di consumo, telefoni cellulari, computer portatili, dispositivi portatili e altre applicazioni in cui lo spazio è fondamentale.

2. Struttura del pacchetto e caratteristiche fisiche

Forma e dimensione:

Il package è un corpo rettangolare in plastica. Le dimensioni tipiche sono molto ridotte, circa 2.9 mm di lunghezza, 1.3 mm di larghezza e 1.0 mm di altezza. Queste dimensioni compatte gli consentono di occupare uno spazio minimo sul PCB.

Numero e disposizione dei pin:

La versione più comune è un package a 3 pin (SOT-23-3), che è la configurazione preferita per i MOSFET.

Esistono anche varianti con 5 pin (SOT-23-5) o 6 pin (SOT-23-6), utilizzate per circuiti integrati con più transistor o un pin di abilitazione.

In genere i perni si estendono verso l'esterno, assumendo una forma ad "ala di gabbiano", facilitando la saldatura e l'ispezione.

Esempio di pinout (per un N-MOSFET a 3 pin):

Pin 1 (Sorgente): Terminale sorgente.

Pin 2 (Gate): Terminale del gate.

Pin 3 (Drain): Terminale di drain.

Nota importante: le definizioni dei pin possono variare da un produttore all'altro! Consultare sempre la scheda tecnica del codice prodotto specifico per verificare il pinout. I pinout più comuni includono GDS e SGD.

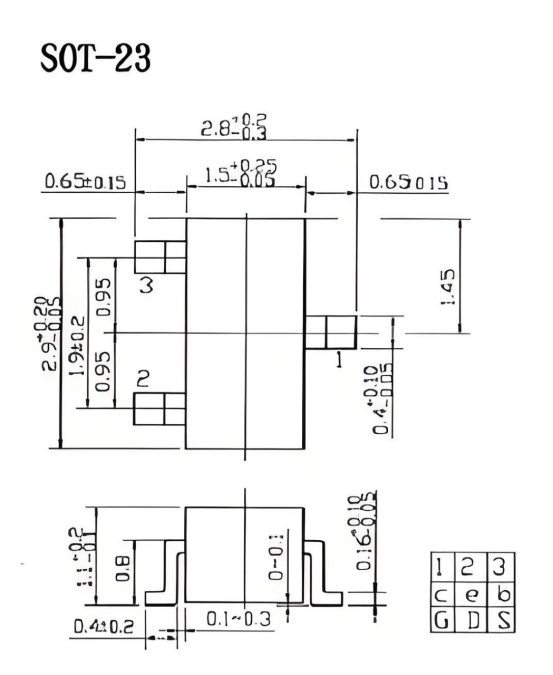

Il diagramma seguente illustra le dimensioni tipiche del package SOT-23 e la disposizione dei pin:

3. Caratteristiche e prestazioni del MOSFET SOT-23

A causa delle sue dimensioni ridotte, il MOSFET in package SOT-23 ha un posizionamento e delle limitazioni chiari in termini di prestazioni:

vantaggi:

Compatto: il vantaggio principale è il risparmio di prezioso spazio sul PCB.

Basso costo: grazie all'impiego di materiali di imballaggio minimi e a processi di produzione evoluti, i MOSFET SOT-23 sono estremamente convenienti.

Leggero: ideale per dispositivi portatili.

Buone prestazioni ad alta frequenza: i pin corti e la bassa induttanza parassita lo rendono adatto per applicazioni di commutazione ad alta frequenza.

Svantaggi e limitazioni:

Gestione limitata della potenza: la limitazione principale. A causa delle sue dimensioni ridotte, ha una scarsa dissipazione del calore.

Resistenza di conduzione relativamente elevata: a causa delle dimensioni ridotte del die, la resistenza di conduzione tende a essere più elevata rispetto ai pacchetti MOSFET più grandi.

Bassa gestione della corrente: in genere, può gestire solo correnti continue che vanno da poche centinaia di milliampere a 1-2 A.

4. Applicazioni tipiche

I MOSFET SOT-23 vengono solitamente utilizzati nei circuiti di commutazione e controllo a bassa potenza, come:

Commutazione del carico: controlla l'alimentazione di un modulo del circuito.

Spostamento di livello: converte i livelli logici tra tensioni diverse.

Commutazione del segnale: commuta segnali analogici o digitali.

Azionamento del motore: azionamento di motori CC molto piccoli (ad esempio, motori giocattolo).

Pilotaggio LED: controlla LED a bassa corrente.

5. Considerazioni sulla selezione e sull'utilizzo

Verifica del pinout: anche in questo caso, è fondamentale consultare la scheda tecnica per confermare il pinout, poiché può variare a seconda del produttore.

Prestazioni termiche:

Prestare attenzione alla dissipazione di potenza massima e alla resistenza termica dalla giunzione all'ambiente indicata nel datasheet. Se la dissipazione di potenza è elevata, le tracce di rame sul PCB dovrebbero contribuire alla dissipazione del calore e, se è presente un dissipatore di calore, assicurarsi che sia collegato al pad termico.

Controllare i parametri elettrici:

Vds (tensione drain-source) e Vgs (tensione gate-source) devono soddisfare i valori di tensione richiesti.

L'Id (corrente di scarico continua) dovrebbe soddisfare i requisiti di corrente del circuito con un certo margine.

La Rds(on) (resistenza di conduzione) deve essere bassa per ridurre al minimo le perdite di conduzione.

Considerazioni sulla saldatura:

Per la saldatura manuale, utilizzare un saldatore a punta fine e fare attenzione a evitare ponti di saldatura tra i pin.

La saldatura a riflusso è il metodo più comune per la produzione di massa.

Sintesi

In conclusione, il SOT-23 è uno dei package più basilari e comunemente utilizzati nella "libreria di package" di un ingegnere elettronico. Quando si necessita di un interruttore piccolo ed economico per gestire segnali o controllare carichi a bassa potenza, è spesso la scelta ideale. Tuttavia, quando si ha a che fare con una gestione di potenza significativa, è opportuno prendere in considerazione un package MOSFET più grande.
