OPIS

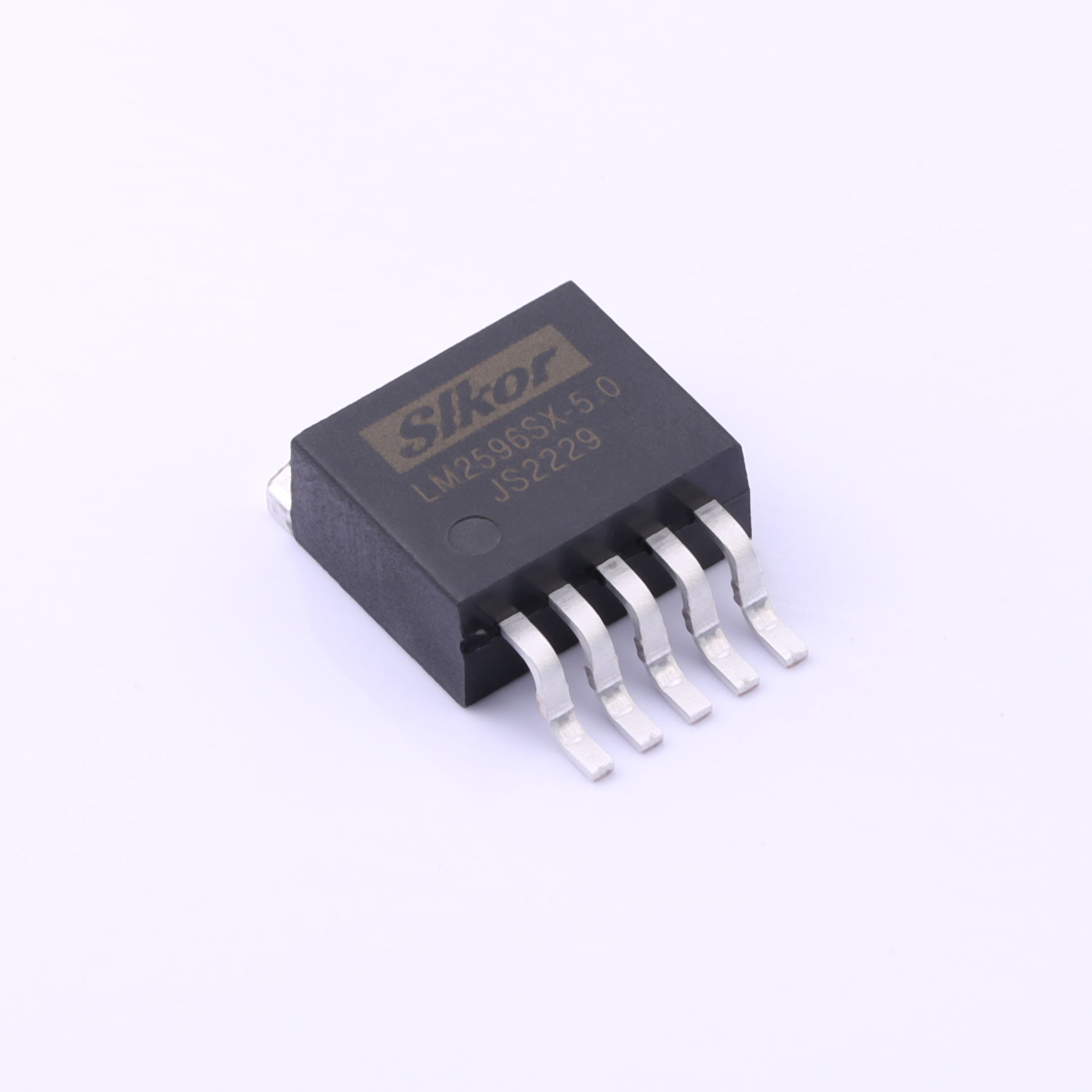

● LM2596SX/LM2596HV to przetwornica mocy PWM DCDC stabilizująca napięcie o stałej częstotliwości, pracująca ze stałą częstotliwością 150 kHz. Dzięki możliwości napędzania prądu wyjściowego 3A ma takie cechy, jak wysoka wydajność, niska fala tętnienia, wysoki współczynnik regulacji liniowej i regulacja obciążenia. W trybie modulacji PWM chip może regulować zakresy liniowe współczynnika wypełnienia w zakresie 0-100%.

● LM2596SX/LM2596HV ma wbudowany oscylator o stałej częstotliwości i moduł kompensacji częstotliwości, co jest proste w użyciu i wymaga jedynie niewielkiej liczby zewnętrznych komponentów i części. Dodatkowo chip posiada wbudowane funkcje takie jak włączanie, zabezpieczenie przed przegrzaniem, zabezpieczenie nadprądowe oraz zabezpieczenie nadprądowe stymulacyjne z funkcją histerezy. W przypadku wtórnego zabezpieczenia nadprądowego wbudowana funkcja konwersji w dół może zmniejszyć częstotliwość roboczą ze 150 kHz do 50 kHz.

Udogodnienia

● Zakres napięcia wejściowego od 4.5 V do 40 V, 60 V dla modelu HV.

● Wyjście stabilizujące napięcie jest dostępne w wersjach 3.3 V, 5 V, 12 V i z regulacją mocy, a zakresy regulacji w wersji z regulacją mocy wyjściowej wynoszą od 1.23 V do 37 V, 57 V dla modelu HV;

● Regulowane zakresy współczynnika wypełnienia: 0~100%.

● Minimalny spadek napięcia nasycenia: stała częstotliwość robocza 1.5 V, 150 kHz

● Stała moc wyjściowa 3A.

● Funkcja włączania i wyłączania histerezy.

● Wbudowane zabezpieczenie przed przegrzaniem i zabezpieczenie nadprądowe.

● Wbudowana funkcja kompensacji częstotliwości.

● Wysoka wydajność robocza, współczynnik regulacji liniowej i współczynnik regulacji obciążenia.

Zastosowania

● Monitor LCD, telewizor LCD.

● Cyfrowa ramka.

● Dekoder telewizyjny.

● Demodulatory modulatorów.

● Różne telefony i sprzęt sieciowy.
