產品說明

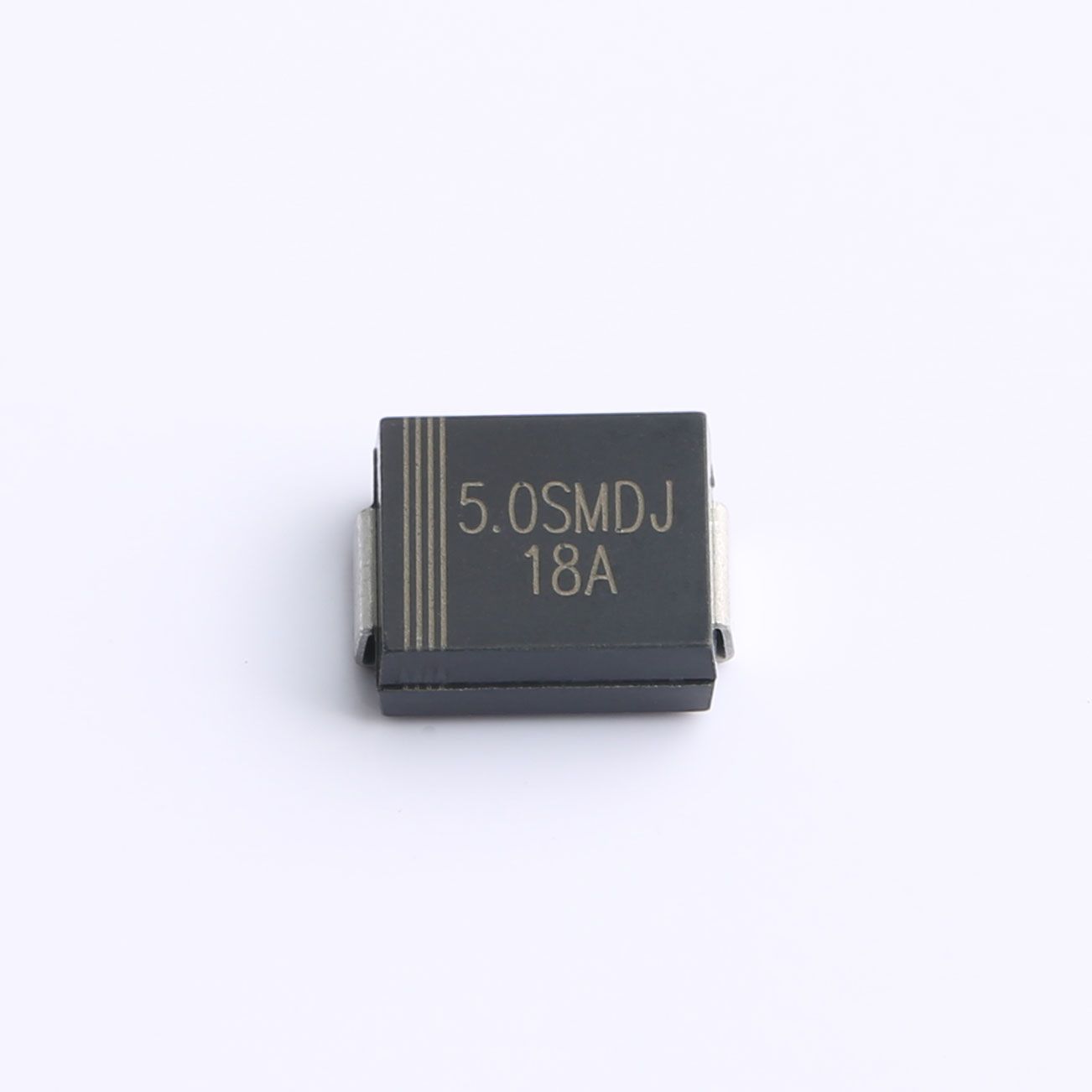

5.0SMDJ18A 是一款單極性表面貼裝瞬態電壓抑制器 (TVS)，屬於 5.0SMDJ 系列，在 10/1000μs 突波波形下具有高達 5000W 的峰值脈衝功率額定值。它採用 SMC (DO-214AB) 低剖面封裝，旨在吸收線路中的瞬時電壓尖峰和突波電流，為敏感電路和電子設備提供可靠的單向過壓保護。其超快的響應速度和低漏電流確保了正常運作期間的最小功率損耗。
產品特性
- 高峰值脈衝功率耗散：10/1000μs 突波波形下可達 5000W
- 採用低電感、低剖面SMC封裝，可快速吸收突波電流
- 超快速反應時間：從 0V 到最小擊穿電壓，通常小於 1.0ps
- 超低反向漏電流：額定耐壓下 IR ≤ 1μA
- 優異的電壓箝位能力，可有效限制突波電壓。
- 採用UL94V-0阻燃等級的模塑塑膠外殼，完全符合RoHS標準
- 鍍錫端子，符合 MIL-STD-750 方法 2026 焊接標準
- 寬溫度範圍：工作結溫 -55℃ ~ +125℃；儲存溫度 -55℃ ~ +150℃
- 標準捲帶包裝（每卷13英寸，3000個），適用於自動化SMT生產
- 核心電氣規格（25℃）：
VRWM=18.0V，VBR=20.00V~22.10V @ IT=1mA，IR≤1μA，VC=29.2V，IPP=171.3A
我們的優勢
- 超高5000W突波功率容量，相較於低功率SMA TVS，更適合高強度突波保護場景。
- 低電感SMC封裝可最大限度地減少突波事件期間的電壓過衝
- 皮秒級超快響應可瞬間抑制靜電放電和雷電引起的瞬態脈衝
- 微安培低漏電流可大幅降低電池供電設備的待機功耗。
- 緊湊的低矮外形設計節省了PCB佈局空間，是超薄和小型化電子產品的理想選擇。
- 符合RoHS標準的阻燃塑膠外殼，符合全球環境和安全標準。
- 在寬廣的高低溫範圍內具有穩定的電氣性能，可適應工業和戶外惡劣環境。
- 標準捲帶包裝支援全自動高速SMT組裝，從而提高生產效率。
機械數據

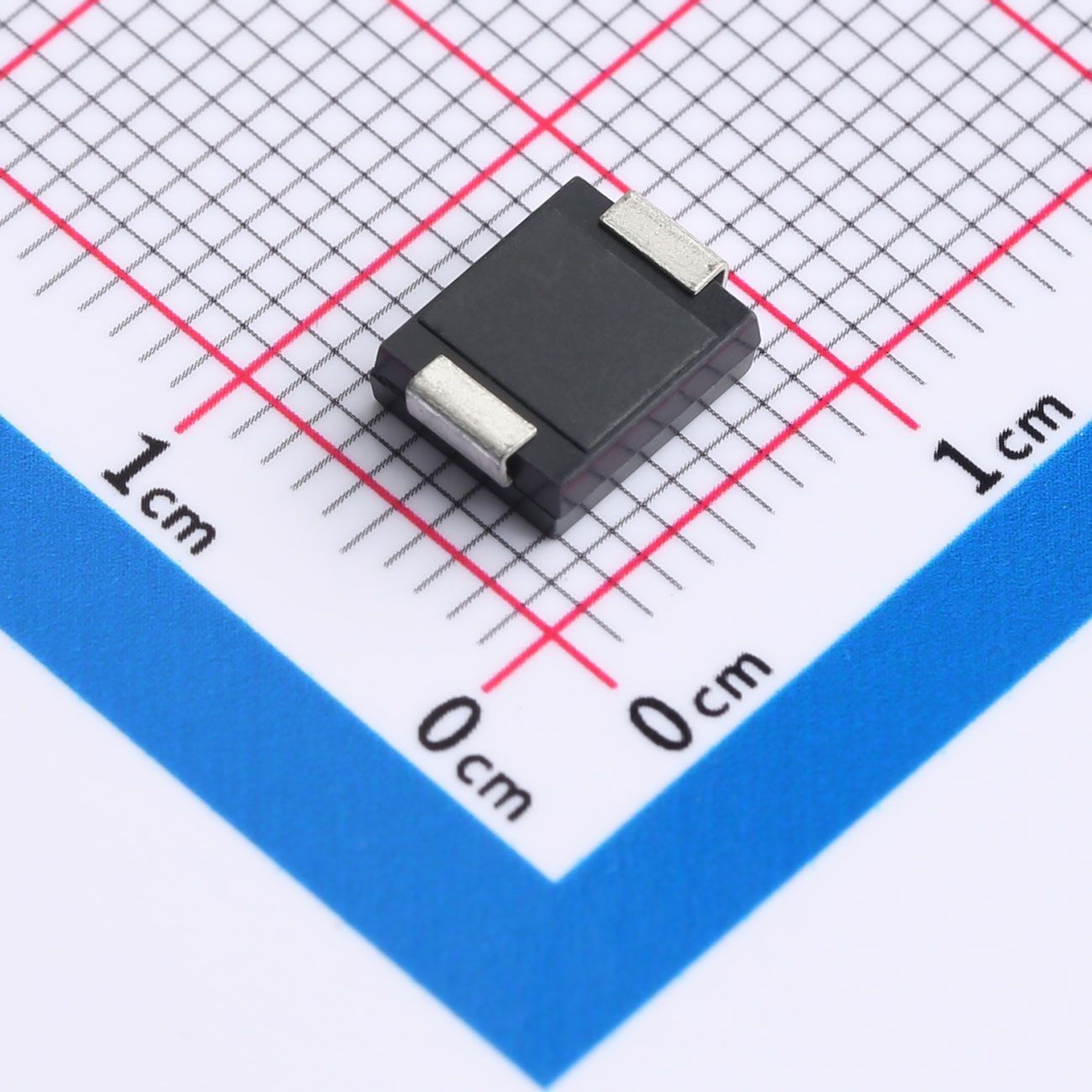

- 封裝類型：SMC（DO-214AB），傳遞模塑塑料
- 外殼阻燃等級：UL94V-0，符合RoHS標準
- 端子：鍍錫，符合 MIL-STD-750 方法 2026 的焊接要求
- 極性辨識：機身上印刷的色帶表示陰極（單向型號）
- 每片約重：0.28克
- 尺寸：標準SMC尺寸（最大尺寸以毫米為單位）
- 卷帶規格：每卷13英寸，3000個
- 工作結溫：-55℃ ~ +125℃
- 儲存溫度：-55℃～+150℃
應用領域
這種高功率單向TVS二極體廣泛用於各種電子產品中的瞬態突波和ESD保護：
- 電腦系統及週邊設備
- 家用電器
- 視訊訊號輸入埠
- 工控設備
- 電源模組
- 通訊線路介面
- 汽車電子電路
- 安全監控設備
