我们的优势
- 极高的直流电流增益，适用于高灵敏度驱动
- 多种hFE分级选项，实现精确的电路匹配
- 紧凑型 SOT-23 封装，是高密度 SMT 组装的理想选择
- 与 2SB624 互补，适用于推挽电路设计
- 在宽温度范围内具有稳定的电气性能
- 低饱和电压可实现高效率和低功耗
- 适用于自动化生产的卷带包装
描述
2SD596 是一款采用 SOT-23 表面贴装封装的 NPN 双极型晶体管。它具有高直流电流增益、中等电流能力和低饱和电压，专为消费电子产品、音频设备和驱动电路中的放大和开关应用而设计。它与 2SB624 互补，并提供多种 hFE 等级，以实现灵活的设计。
總體規劃特色
- NPN硅晶体管

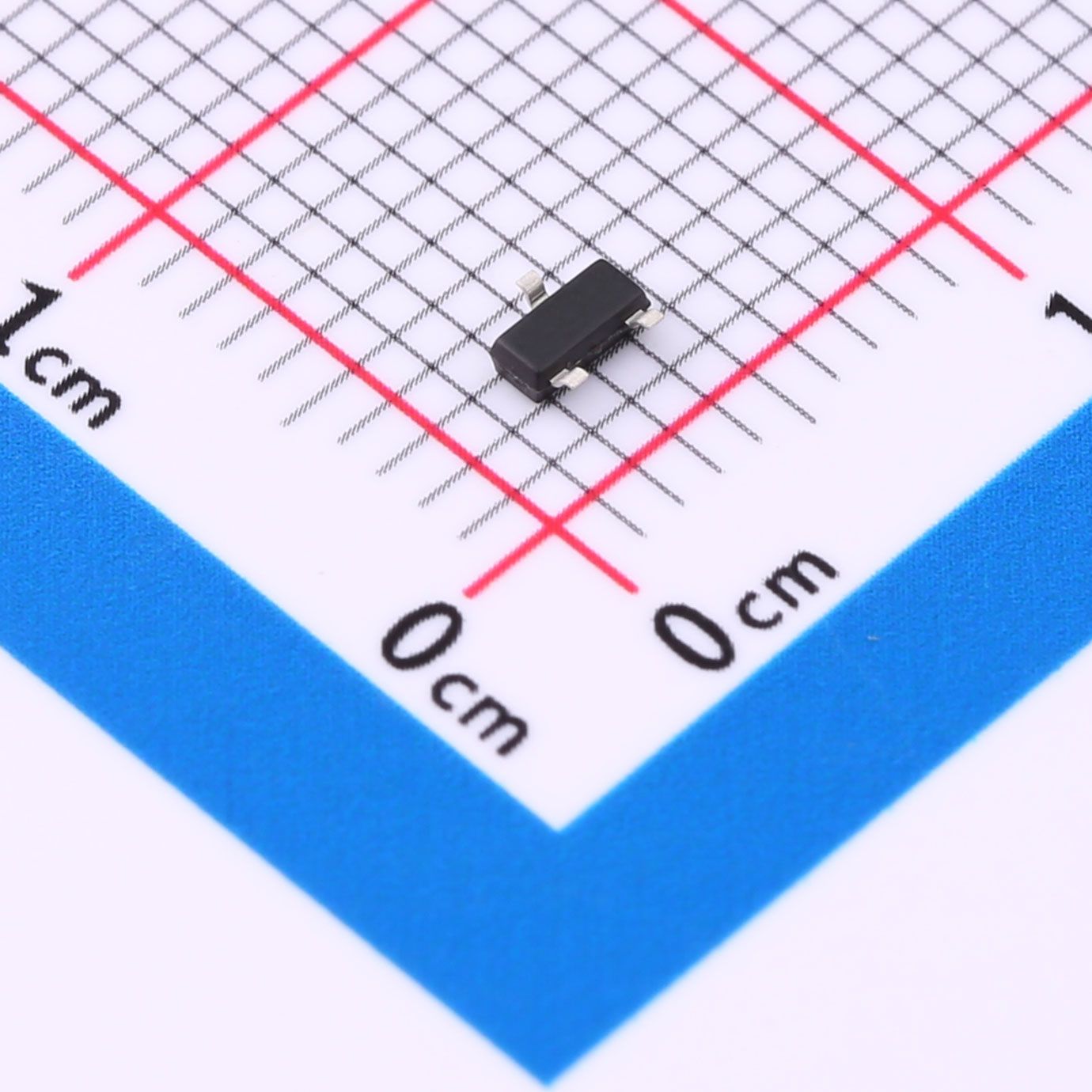

- SOT-23表面贴装封装
- 高直流电流增益：hFE = 110–400（5 个等级可选）

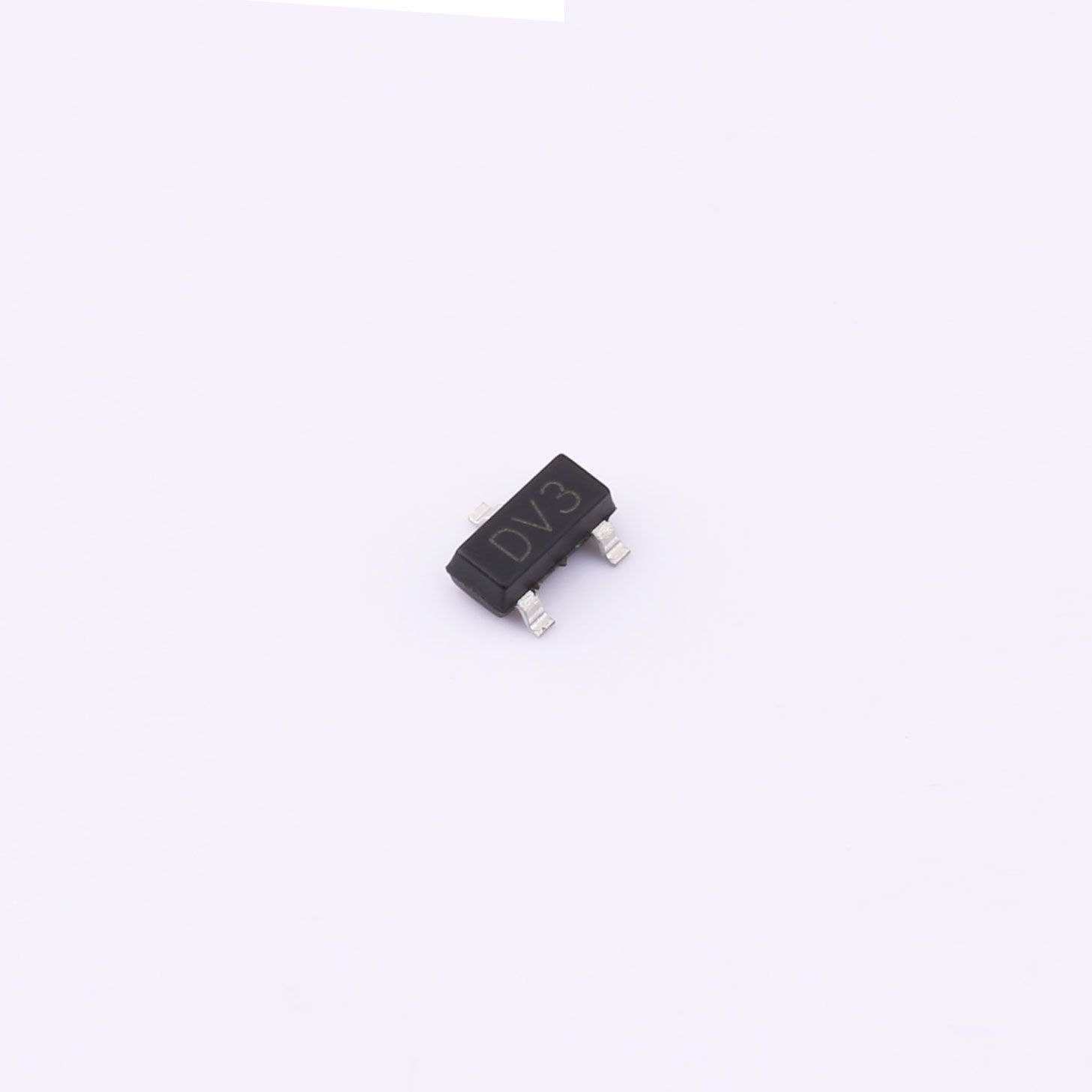

- Grades: DV1(110–180), DV2(135–220), DV3(170–270), DV4(200–320), DV5(250–400)
- 与 2SB624 互补
- VCBO = 30V，VCEO = 25V，VEBO = 5V
- 连续集电极电流：IC = 700mA
- 功耗：PC = 200mW
- 过渡频率：fT = 170MHz（典型值）
- 低饱和压降VCE(sat)
- 结温/存储温度：−55℃ 至 +150℃
应用
- 音频信号放大
- 通用开关电路
- LED驱动器和指示器模块
- 便携式电子设备
- 消费电子和家用电器
- 传感器和接口控制
- 中功率驱动电路
