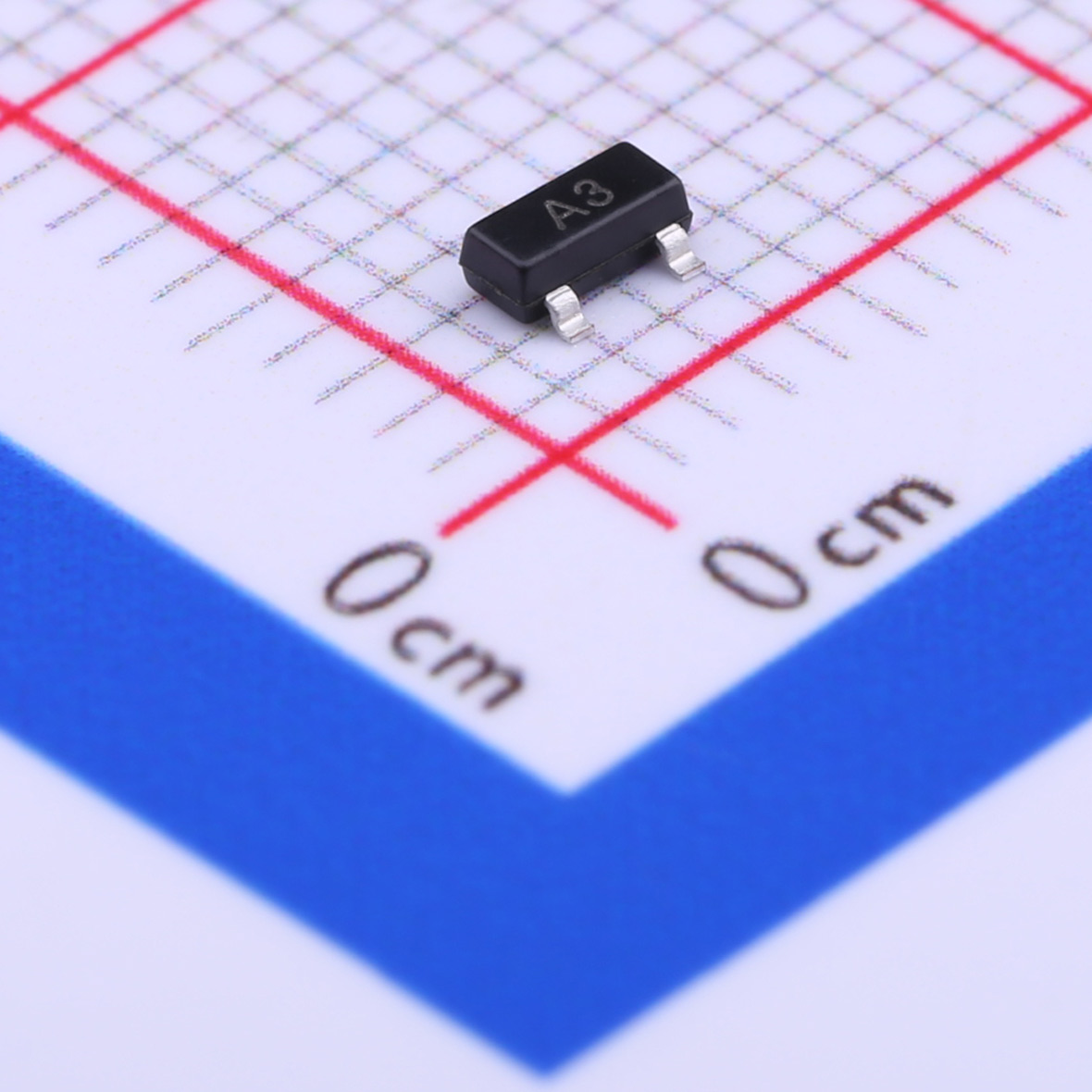

1SS181 adalah dioda switching berkecepatan tinggi dalam kemasan SOT-23 dengan kode penandaan A3. Dioda ini memiliki tegangan tahan balik DC 80V dan arus maju kontinu 300mA. Dioda ini menghasilkan penurunan tegangan maju yang rendah dan waktu pemulihan balik yang sangat singkat, sehingga cocok untuk aplikasi switching sinyal berkecepatan tinggi dan penyearahan arus rendah. Berdasarkan lembar data komponen, dokumen ini menguraikan parameter inti, fitur utama, bidang aplikasi, dan pedoman desain teknik untuk memberikan referensi bagi pemilihan komponen perangkat keras dan desain sirkuit.

1. Parameter Produk Inti

Penugasan pin: Pin 1-Katoda, Pin 2-Katoda, Pin 3-Anoda. Semua parameter listrik diuji pada suhu lingkungan referensi 25℃.

1.1 Peringkat Maksimum Mutlak

- Tegangan balik puncak non-berulang: 85V - Tegangan blokir DC: 80V - Arus maju kontinu: 300mA - Arus keluaran rata-rata yang telah diperbaiki: 100mA - Disipasi daya: 150mW - Suhu sambungan: 125℃ - Kisaran suhu penyimpanan: -55℃ ~ 125℃

1.2 Karakteristik Kelistrikan (Suhu sekitar 25℃)

- Tegangan tembus balik minimum 80V, kondisi pengujian pada arus balik 100μA - Tegangan maju: nilai tipikal 0.61V pada arus maju 1mA; nilai tipikal 0.74V pada arus maju 10mA; nilai tipikal 0.92V dan maksimum 1.2V pada arus maju 100mA - Arus bocor balik: maksimum 0.1μA pada tegangan balik 30V; maksimum 0.5μA pada tegangan balik 80V - Kapasitansi terminal total: nilai tipikal 2.2pF, maksimum 4.0pF, kondisi pengujian tegangan balik 0V, frekuensi 1MHz - Waktu pemulihan balik: nilai tipikal 1.6ns, maksimum 4.0ns, kondisi pengujian arus maju dan arus balik sama dengan 10mA

1.3 Informasi Kemasan dan Penandaan

- Tipe kemasan: SOT-23 - Kode penandaan perangkat: A3 - Penugasan pin: Pin 1 Katoda, Pin 2 Katoda, Pin 3 Anoda

2. Fitur Produk Inti

1. Kemasan surface-mount SOT-23 yang ringkas, kompatibel dengan penyolderan reflow otomatis dan menghemat ruang tata letak PCB.
2. Penurunan tegangan maju yang rendah pada berbagai kondisi operasi arus maju, yang mengurangi kehilangan daya konduksi.
3. Waktu pemulihan balik yang singkat dengan nilai tipikal 1.6ns, memberikan kinerja peralihan kecepatan tinggi yang sangat baik untuk kondisi operasi frekuensi tinggi.
4. Arus bocor balik yang rendah mengurangi konsumsi daya statis dan cocok untuk rangkaian pengolahan sinyal.
5. Kisaran suhu operasional dari -55℃ hingga 125℃, kompatibel dengan sebagian besar lingkungan suhu untuk produk elektronik konsumen.

3. Bidang Aplikasi Utama

1. Sirkuit pengalih sinyal frekuensi tinggi untuk isolasi sinyal satu arah dan penjepitan sinyal.
2. Sirkuit penyearah arus rendah untuk penyearahan loop sinyal dengan daya rendah.
3. Sirkuit proteksi untuk perlindungan ESD dan lonjakan tegangan pada port IO dan terminal input sinyal.
4. Peralatan elektronik konsumen termasuk pengendali jarak jauh, perangkat portabel, dan rangkaian pemrosesan sinyal internal dari peralatan rumah tangga kecil.
5. Sirkuit analog frekuensi tinggi untuk deteksi sinyal frekuensi tinggi dan pemrosesan pembatasan amplitudo.

4. Saran untuk Desain Teknik

1. Manajemen daya dan suhu. Disipasi daya maksimum adalah 150mW. Konsumsi daya aktual selama pengoperasian sistem tidak boleh melebihi nilai nominal. Penurunan daya diperlukan ketika suhu lingkungan meningkat untuk mencegah suhu sambungan melebihi batas atas 125℃.
2. Margin keamanan untuk tegangan dan arus. Tegangan operasi balik aktual tidak boleh mendekati batas tegangan blokir 80V DC. Jangan menerapkan tegangan balik lebih tinggi dari nilai puncak non-berulang 85V. Pengoperasian jangka panjang pada batas arus maju kontinu 300mA harus dihindari, dan arus keluaran rata-rata yang telah diperbaiki harus dijaga dalam batas 100mA.
3. Aplikasi switching kecepatan tinggi. Dioda ini memiliki kinerja waktu pemulihan balik yang baik. Untuk rangkaian frekuensi tinggi, perhatikan efek kopling frekuensi tinggi yang disebabkan oleh kapasitansi terminal.
4. Pengaruh arus bocor balik. Pada rangkaian sinyal kecil impedansi tinggi, arus bocor balik dapat menyebabkan pergeseran sinyal. Evaluasi dampak arus bocor mulai dari 0.1μA hingga 0.5μA pada akurasi sinyal pada fase desain.
5. Identifikasi pin. Pin 1 dan Pin 2 keduanya adalah katoda sedangkan Pin 3 adalah anoda. Verifikasi definisi pin selama desain dan perakitan footprint PCB untuk menghindari kegagalan perangkat yang disebabkan oleh polaritas terbalik.
6. Pergeseran parameter akibat variasi suhu. Tegangan maju dan arus bocor balik berubah seiring dengan suhu lingkungan. Arus bocor balik meningkat secara signifikan pada suhu tinggi. Pertimbangkan pergeseran kinerja yang disebabkan oleh pergeseran parameter terkait suhu dalam desain tingkat sistem.

5. Ringkasan Produk

1SS181 adalah dioda switching berkecepatan tinggi yang dikemas dalam SOT-23, dengan tegangan tahan 80V dan arus maju kontinu 300mA. Fitur utamanya adalah penurunan tegangan maju yang rendah dan waktu pemulihan balik tingkat nanodetik. Dioda ini cocok untuk switching sinyal frekuensi tinggi, penyearahan arus rendah, pembatasan sinyal, dan rangkaian proteksi. Perancang perangkat keras harus mengontrol konsumsi daya aktual, tegangan dan arus operasi dengan margin keamanan yang cukup, dan memastikan polaritas pin terhadap koneksi terbalik. Dalam batas maksimum absolut, perangkat ini dapat secara andal mewujudkan fungsi-fungsi termasuk isolasi sinyal, deteksi sinyal, penyearahan arus rendah, dan proteksi port.
