產品說明

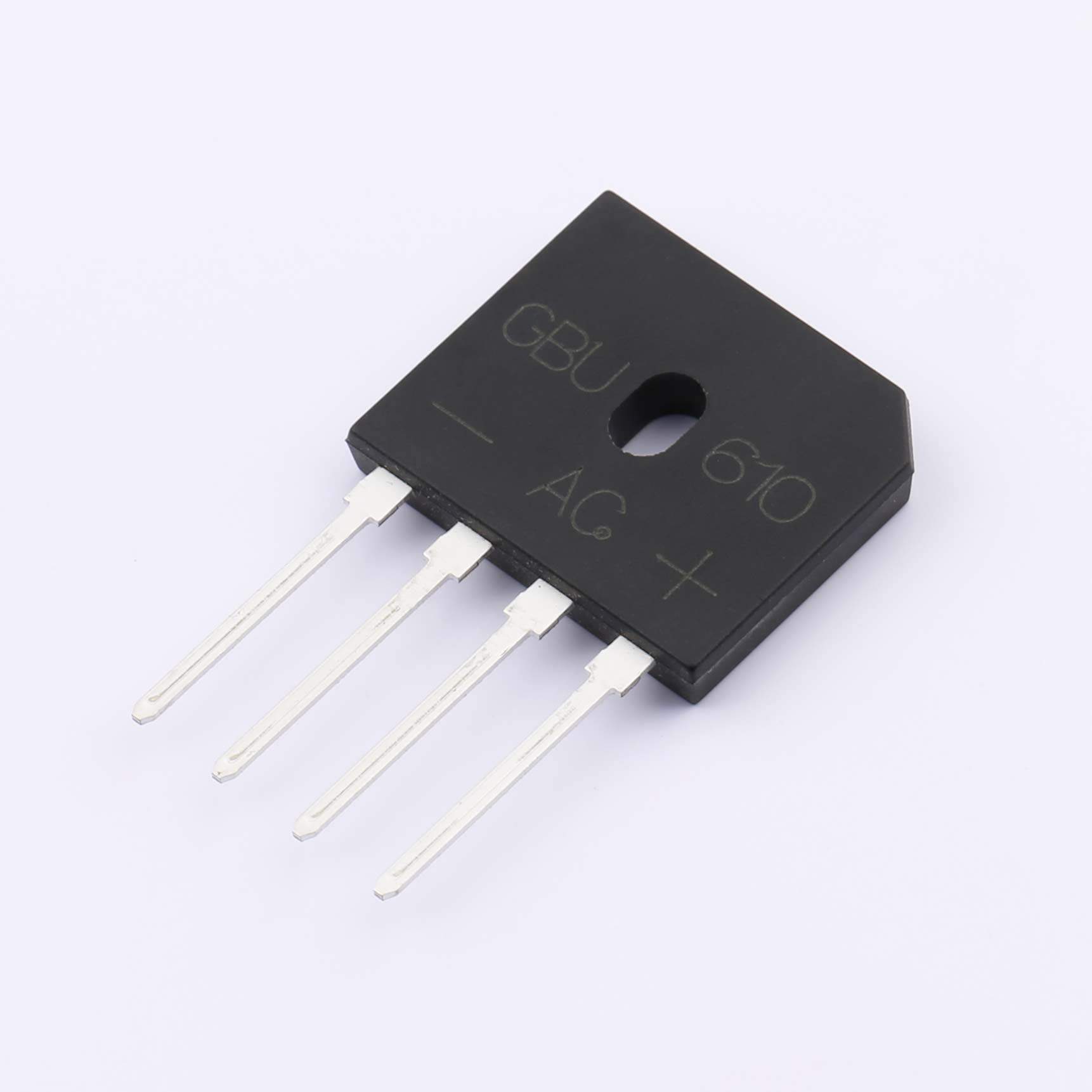

GBU610是Slkor GBU6xx系列中的一款玻璃鈍化單相全波橋式整流器。它採用標準的GBU直插封裝，整合了四個高性能整流二極管，額定平均正向電流為6A，重複峰值反向電壓為1000V。該裝置採用成熟的玻璃鈍化晶片技術，具有穩定的整流性能、高突波耐受能力和低正向壓降。它已獲得UL認證（文件編號：E230084），並完全符合RoHS環保標準。 GBU610專為PCB直插安裝而設計，可作為通用型AC-DC全波整流元件，廣泛應用於消費性電源、音訊設備、家用電器和工業適配器等領域。
產品特性
- 額定規格：平均整流電流 6.0A，重複峰值反向電壓 1000V (VRRM=1000V)
- 優異的突波電流耐受能力，在 8.3ms 單半正弦波脈衝下，IFSM 可承受高達 175A 的突波電流
- 典型正向壓降低（VFM=1.0V @ 3A），導通損耗低，發熱量低
- 超低反向漏電流：25℃額定電壓下IR≤5μA
- UL認證安全組件（產品編號：E230084），符合全球電器安全標準
- 耐高溫焊接性能：符合 JESD22-B106 標準，可承受 275°C 焊錫浸漬 7 秒。
- 採用 UL94 V-0 阻燃等級的模製塑膠外殼
- 符合RoHS標準的無鉛鍍錫端子，相容於無鉛回流焊及波峰焊
- 封裝體上印有清晰的極性標記，方便辨識PCB接線。
- 寬工作結溫範圍：-55°C ~ +150°C
- 高外殼至端子介電隔離強度，可靠的絕緣安全性
我們的優勢
- 通用GBU標準通孔封裝，引腳尺寸與業界主流替代品完全相容，無需重新設計PCB。
- 高達 1000V 的反向電壓額定值，無需額外的串聯二極體即可適應高輸入交流電源電路。
- 高達 175A 的突波電流承受能力可有效承受開機時的突波電流，降低保險絲熔斷風險。
- 低正向電壓可最大限度地減少功率損耗，提高電源效率並降低外殼工作溫度
- UL安全認證支援出口到北美、歐洲及其他海外市場。
- 275°C高溫耐焊性適用於自動化大量生產的波峰焊接生產線
- UL94 V-0阻燃塑膠外殼消除了高負載電力設備的火災危險。
- 低反向漏電可降低電池充電器和適配器的待機功耗。
- 穩定的玻璃鈍化晶片技術延長了長時間運作的家用電器的使用壽命。
- 與笨重的獨立二極體組件相比，緊湊的扁平式 GBU 封裝可節省垂直 PCB 空間。
機械數據
- 封裝類型：標準GBU通孔4腳橋式整流器塑膠封裝
- 封裝材質：UL94 V-0阻燃模塑塑料，符合RoHS標準
- 端子處理：鍍錫接腳，可焊，符合 J-STD-002 和 JESD22-B102 標準
- 極性標識：設備表面印有交流/直流極性標記

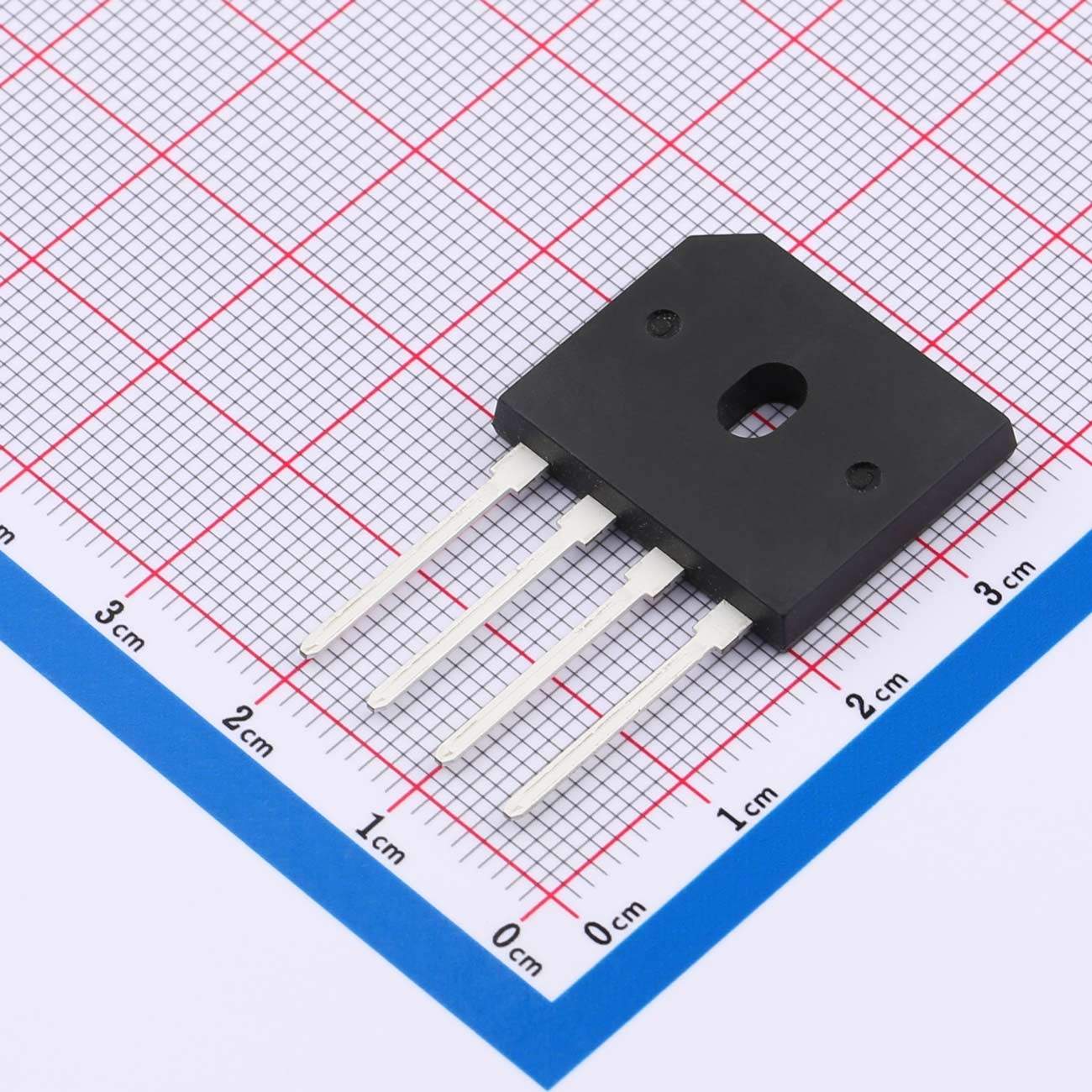

- 外形尺寸（單位：毫米）：
- 總長度：21.80（最短）
- 身體寬度：3.50 ~ 4.10
- 腳間距和厚度：2.06 ~ 2.66
- 重量約：3.85公克
- 焊接條件：最高 275°C 焊錫浸焊時間最長 7 秒
- 熱參數：
- 結到環境的熱阻 RθJA = 26.0 °C/W（無散熱器）
- 結到外殼的熱阻 RθJC = 3.4 °C/W（帶散熱器）
- 結溫和儲存溫度：-55℃～+150℃
- 介電強度：引線與塑膠外殼之間具有高隔離電壓
應用領域
- 用於顯示器、電視機和印表機的開關電源（SMPS）
- 交流/直流電源適配器、筆記型電腦充電器和電池充電設備
- 音訊、視訊和多媒體播放設備
- 小型工業控制電源模組
- 家用電器（冰箱、空調、洗衣機）
- 低功率工業儀表整流電路
- LED驅動電源全波整流級
- 通用單相全波交流轉直流轉換電路
