विवरण

विशेषताएं

1. 3.3V का रेटेड रिवर्स वर्किंग वोल्टेज, जो कम वोल्टेज वाले हाई-स्पीड सिग्नल सर्किट के लिए एकदम उपयुक्त है।
2. 0.6pF की अत्यंत निम्न विशिष्ट जंक्शन धारिता, जो उच्च गति सिग्नल विरूपण और क्षीणन को प्रभावी ढंग से रोकती है।
3. बैटरी से चलने वाले उपकरणों की स्टैंडबाय पावर खपत को कम करने के लिए नैनोएम्पीयर स्तर का कम लीकेज करंट।
4. मानक 8/20μs लाइटनिंग सर्ज वेवफॉर्म के तहत 360W की उच्च पीक पल्स पावर।
5. बहु-मानक ईएमसी हस्तक्षेप दमन प्रदर्शन:
   • IEC 61000-4-2 ESD: ±30kV वायु निर्वहन, ±30kV संपर्क निर्वहन
   • आईईसी 61000-4-5 बिजली का उछाल: 20A पीक पल्स करंट (8/20μs)
   • आईईसी 61000-4-4 ईएफटी: 80ए क्षणिक पल्स (5/50एनएस)
6. धनात्मक और ऋणात्मक क्षणिक वोल्टेज स्पाइक्स को अवशोषित करने के लिए द्विदिशात्मक डिज़ाइन
7. नैनोसेकंड स्तर की अति-तेज़ प्रतिक्रिया समय के साथ तत्काल ऊर्जा मुक्त करना
8. छोटे आकार के सीसे रहित SOD-323 मोल्डेड प्लास्टिक पैकेज से पीसीबी लेआउट के लिए काफी जगह बचती है।
9. वैश्विक हरित इलेक्ट्रॉनिक्स निर्यात आवश्यकताओं को पूरा करने के लिए पूरी तरह से RoHS अनुरूप सीसा-मुक्त एनकैप्सुलेशन।
10. मानक 7-इंच टेप और रील पैकेजिंग, प्रति रील 3000 पीस के साथ, स्वचालित एसएमटी बड़े पैमाने पर उत्पादन के लिए उपयुक्त।
11. परिचालन तापमान सीमा: -40℃ ~ +85℃, विभिन्न उपभोक्ता पोर्टेबल इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त

हमारे लाभ

1. अल्ट्रा-स्मॉल SOD-323 कॉम्पैक्ट डिज़ाइन अल्ट्रा-थिन स्मार्टफोन, वियरेबल और मिनी वायरलेस सेंसर मॉड्यूल में आसानी से फिट हो जाता है, जिनमें पीसीबी पर सीमित जगह होती है।
2. बेहद कम धारिता गीगाबिट ईथरनेट, हाई-स्पीड यूएसबी और डिफरेंशियल डेटा लाइनों के लिए सिग्नल की पूर्ण अखंडता बनाए रखती है।
3. उद्योग जगत में अग्रणी ±30kV ESD सहन क्षमता, उपभोक्ता इलेक्ट्रॉनिक्स के सख्त EMC प्रमाणन परीक्षणों को आसानी से पास कर लेती है।
4. एक सिंगल बाईडायरेक्शनल टीवीएस दो यूनिडायरेक्शनल डायोड की जगह लेता है, जिससे बीओएम सूची और पीसीबी वायरिंग लेआउट सरल हो जाता है।
5. कम लीकेज करंट से स्टैटिक पावर लॉस कम होता है, जो कम पावर वाले बैटरी से चलने वाले पोर्टेबल उपकरणों के लिए आदर्श है।
6. अत्यधिक उच्च 20A सर्ज करंट प्रतिरोध संचार केबलों पर बिजली गिरने से होने वाले क्षणिक व्यवधान को प्रभावी ढंग से रोकता है।
7. कम क्लैम्पिंग वोल्टेज अवशिष्ट ओवरवोल्टेज को सीमित करता है, जिससे संवेदनशील लो-वोल्टेज आईसी चिप्स को पूरी तरह से सुरक्षा मिलती है।
8. पारंपरिक उपभोक्ता इलेक्ट्रॉनिक्स के तापमान सीमा के भीतर स्थिर विद्युत प्रदर्शन
9. सीसा रहित अग्निरोधी प्लास्टिक पैकेजिंग अंतरराष्ट्रीय पर्यावरण संरक्षण नियमों का अनुपालन करती है।
10. यूनिफॉर्म रील पैकेजिंग सभी मुख्यधारा के हाई-स्पीड एसएमटी पिक-एंड-प्लेस असेंबली उपकरणों के साथ संगत है।

मैकेनिकल डाटा

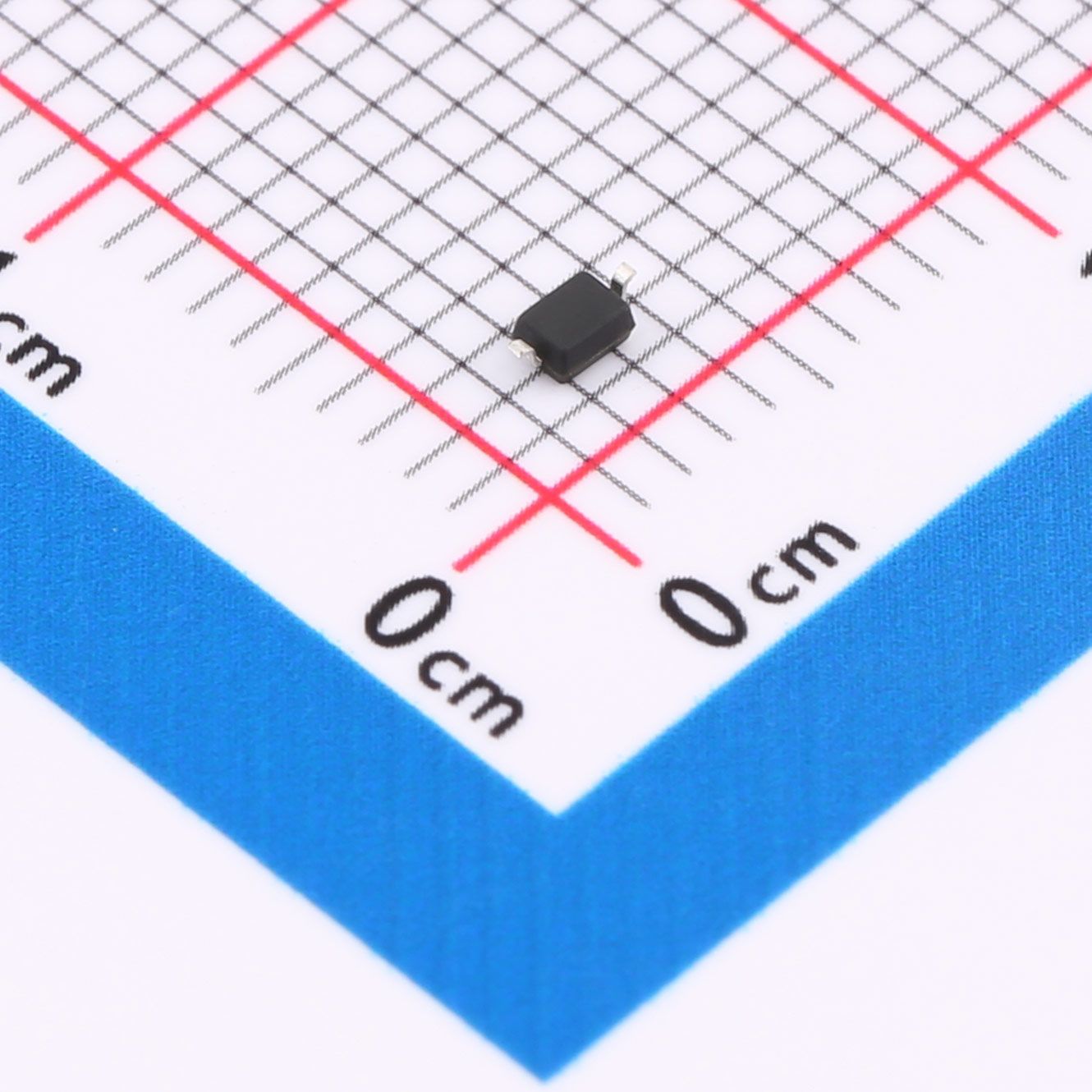

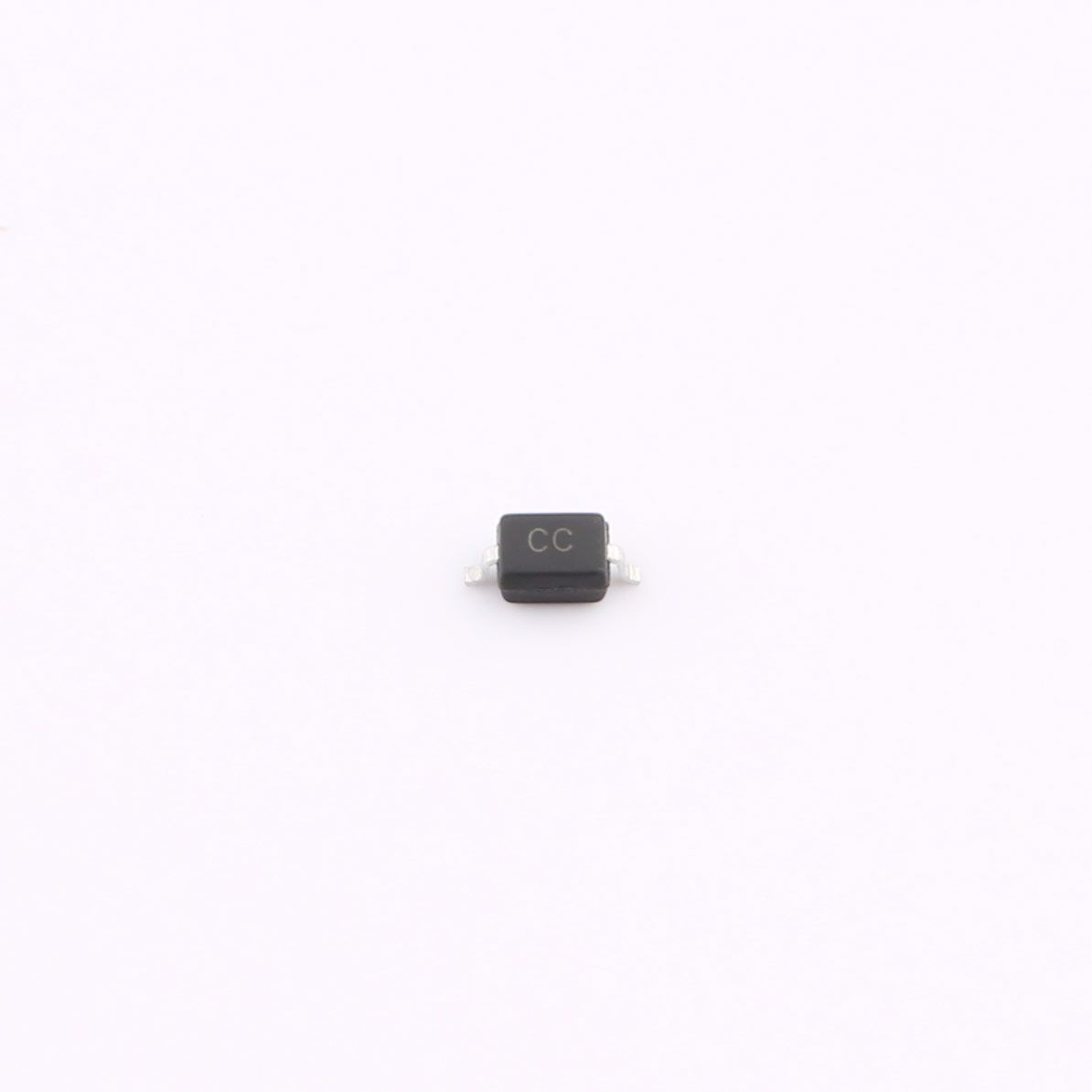

1. पैकेज का प्रकार: सीसा रहित मोल्डेड प्लास्टिक SOD-323 सरफेस-माउंट पैकेज
2. मानक पैकेजिंग: 7 इंच के टेप और रील में 3000 पीस
3. बाहरी आयाम: डेटाशीट में परिभाषित मानक SOD-323 आयामी विनिर्देश (इकाई: मिमी)
4. SOD-323 लेआउट डिज़ाइन के लिए समर्पित पीसीबी सोल्डरिंग फुटप्रिंट प्रदान किया गया है।
5. परिचालन तापमान सीमा: -40℃ ~ +85℃
6. भंडारण तापमान सीमा: -55℃ ~ +150℃
7. आवरण सामग्री: RoHS प्रमाणित, अग्निरोधी, सीसा रहित प्लास्टिक यौगिक

अनुप्रयोगों

• सभी प्रकार की हाई-स्पीड डिजिटल डेटा ट्रांसमिशन लाइनें
• स्मार्टफोन और पहनने योग्य पोर्टेबल इलेक्ट्रॉनिक उपकरण
• कम वोल्टेज वाले यूएसबी सिग्नल और पावर इंटरफेस पोर्ट
• वायरलेस संचार मॉड्यूल, ब्लूटूथ और वाई-फाई आरएफ सर्किट
• 10/100/1000 बेस-टी गीगाबिट ईथरनेट संचार पोर्ट
• उपभोक्ता इलेक्ट्रॉनिक्स के निम्न-वोल्टेज उच्च-गति सिग्नल सर्किट
• लघु आकार के आईओटी वायरलेस सेंसर उपकरण और संचार टर्मिनल
• हाथ से पकड़े जाने वाले मापन उपकरण और कम वोल्टेज नियंत्रण बोर्ड
