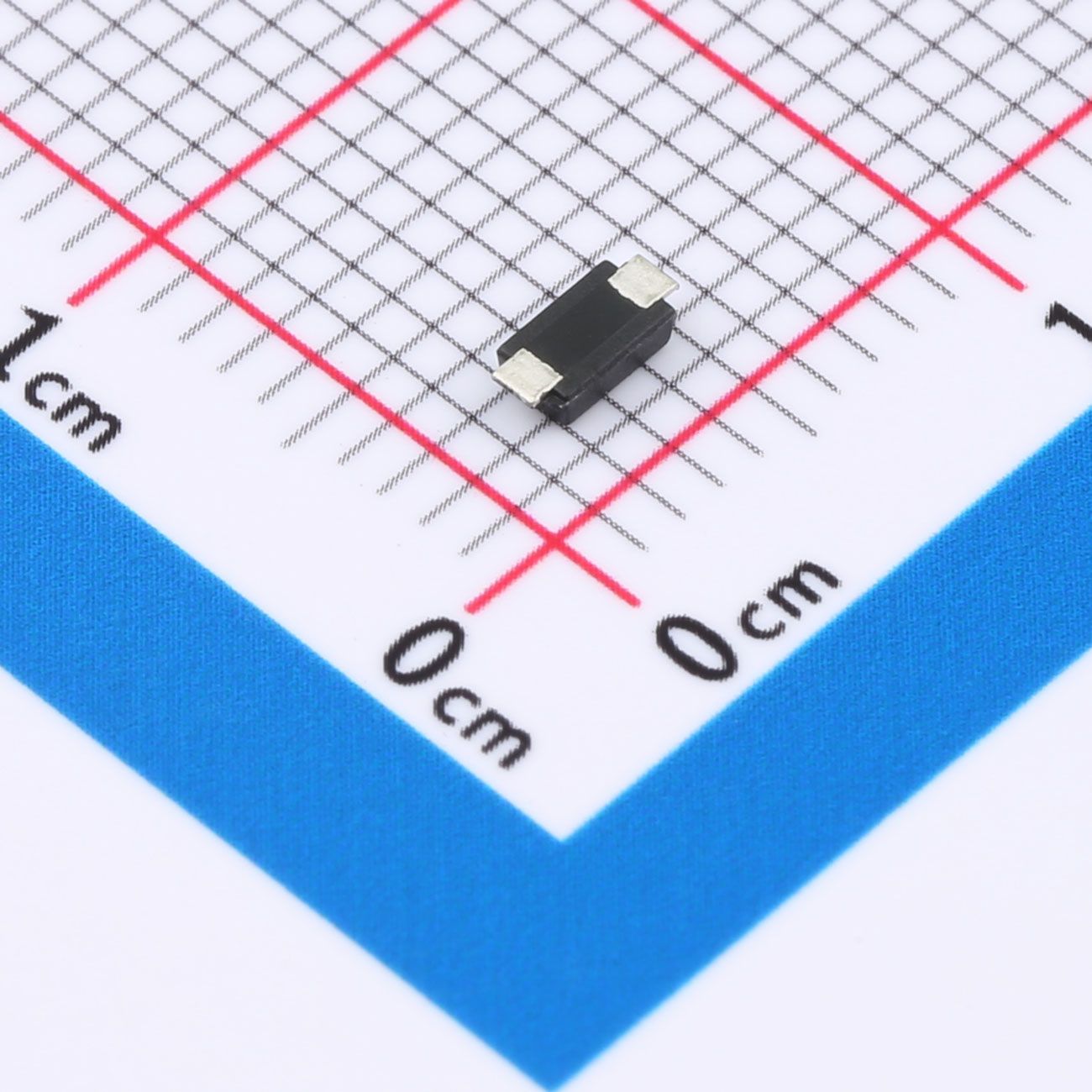

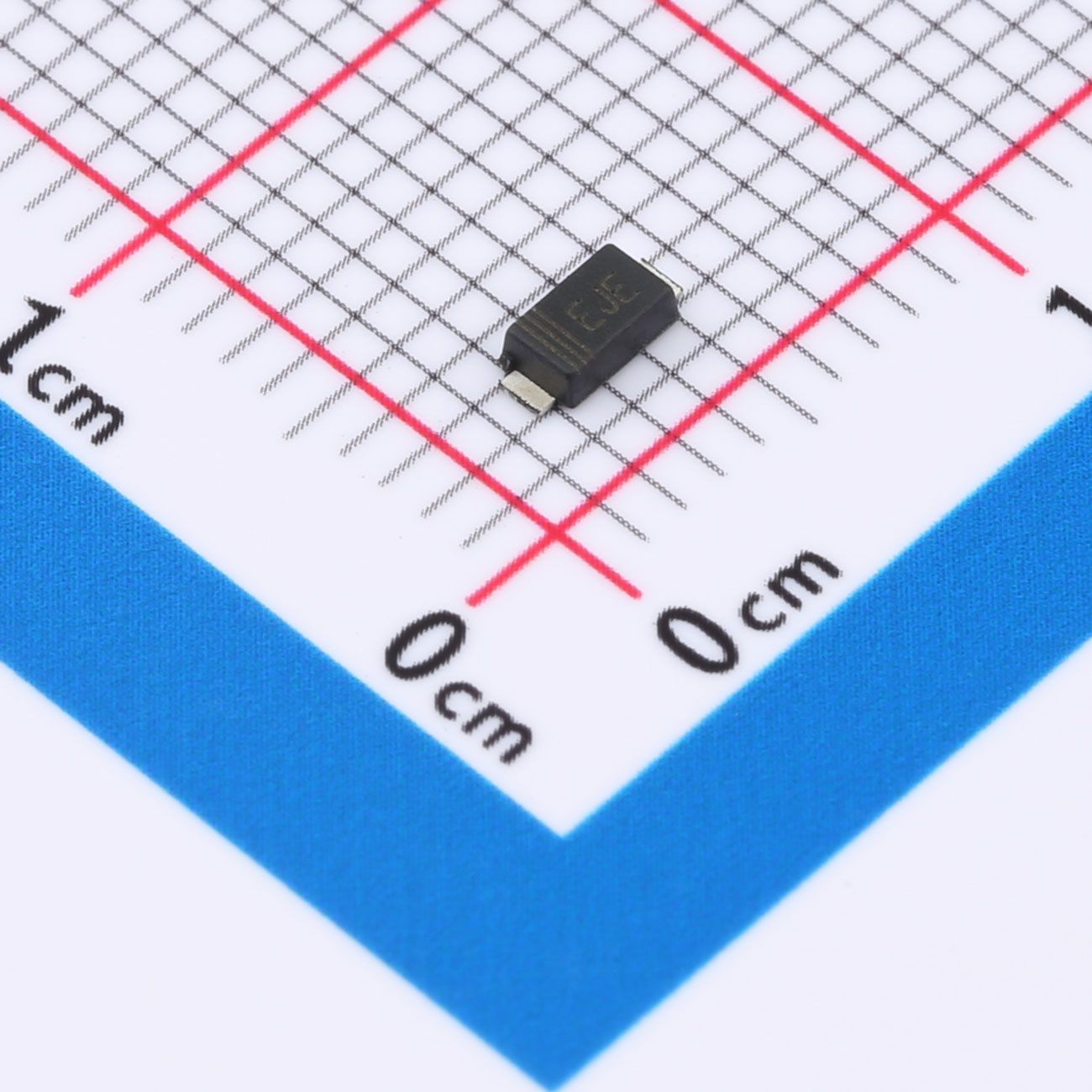

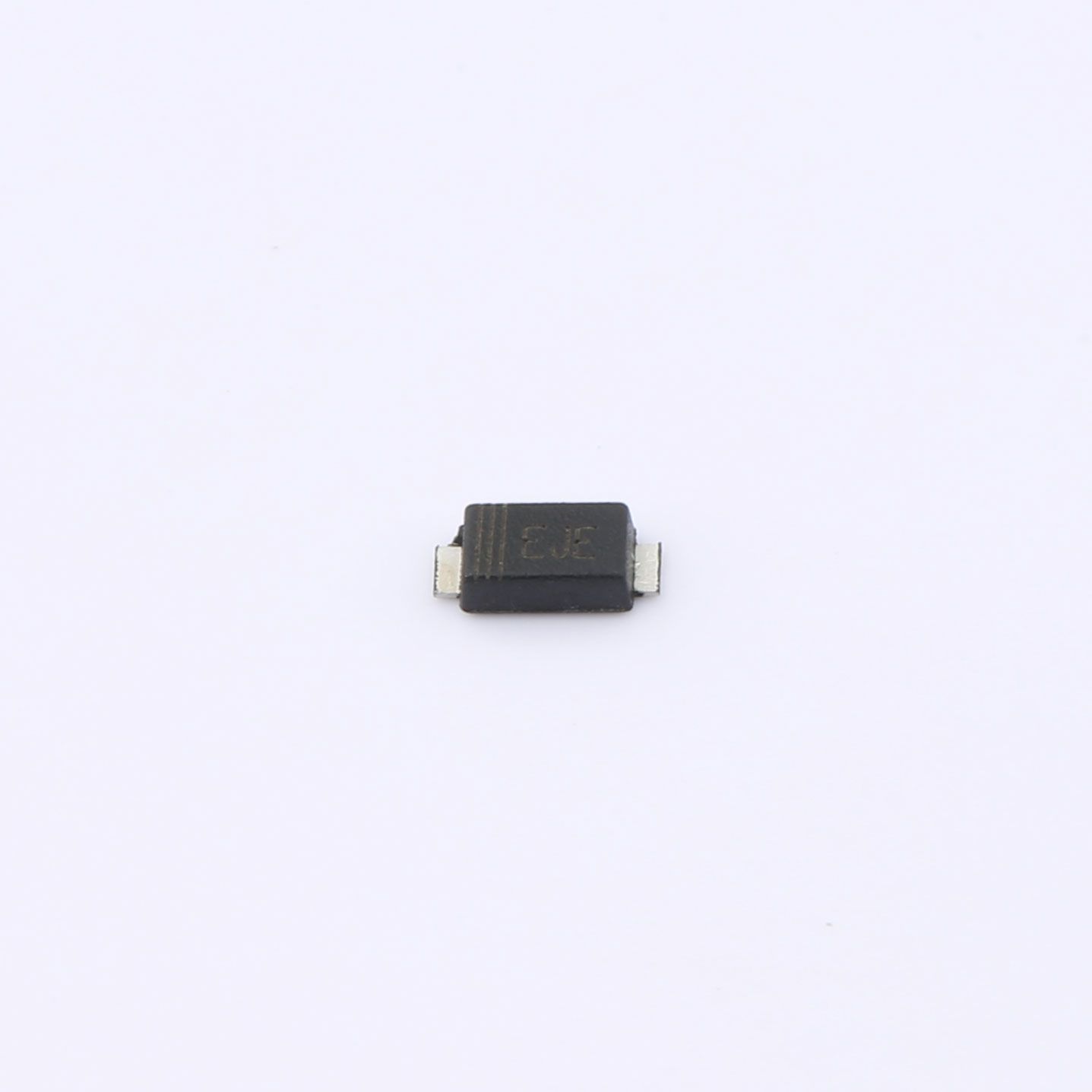

P4SMFT26A TVS Diode SMF
P4SMFT26A 属于 P4SMFT 系列400W 单向 TVS 瞬态抑制二极管，采用 SOD-123FL（SMF）贴片封装。该器件可快速吸收电路中静电、浪涌、雷击等单向瞬时高压尖峰，将电压稳定钳位在安全范围，有效保护电压敏感元器件。产品适配 26V 等级单极性直流贴片电路，同系列配套 P4SMFT26CA 双向型号，可应对正负双向电压干扰场景。
一、产品概述
P4SMFT26A 属于 P4SMFT 系列400W 单向 TVS 瞬态抑制二极管，采用 SOD-123FL（SMF）贴片封装。该器件可快速吸收电路中静电、浪涌、雷击等单向瞬时高压尖峰，将电压稳定钳位在安全范围，有效保护电压敏感元器件。产品适配 26V 等级单极性直流贴片电路，同系列配套 P4SMFT26CA 双向型号，可应对正负双向电压干扰场景。
二、产品特性
- 封装形式：SOD-123FL（SMF）贴片封装
- 峰值脉冲功率：400W（标准浪涌波形 10/1000μs）
- 反向工作电压 VRWM：26.0 V
- 反向漏电流 IR：≤1 μA（测试条件：VRWM=26.0 V）
- 击穿电压 VBR：最小值 28.9 V、最大值 31.9 V（测试电流 IT=1 mA）
- 钳位电压 VC：最大 42.1 V，对应峰值脉冲电流 IPP=9.51 A
- 响应速度：典型值＜1.0 ps
- 稳态功耗：1.0 W（壳温 75℃）
- 工作结温范围：-55℃ ~ +125℃
- 存储温度范围：-55℃ ~ +150℃
- 合规参数：UL 94V-0 阻燃等级、MSL 1 防潮等级，符合 RoHS 环保标准
三、产品优势
- 抗浪涌能力优异：400W 峰值脉冲功率，可承受大幅值瞬时电压冲击，防护性能稳定。
- 响应速度极快：皮秒级导通速度，瞬间抑制高压尖峰，及时防护后端器件。
- 超低静态功耗：微安级反向漏电流，正常工作状态下几乎不消耗电能，不影响电路性能。
- 低引线电感：薄型贴片结构，适配高频、高速信号线路，信号传输损耗小。
- 易批量生产：体积小巧，适配自动化贴片工艺，焊接性能优良。
- 可靠性高：防潮、阻燃、环保指标齐全，可适应多种复杂使用环境。
四、应用领域
- 计算机系统及周边外设
- 各类家用电气设备
- 视频信号输入接口
- 26V 直流供电工业控制线路
- 便携式数码、通讯类电子产品电源与信号端口防护
五、注意事项
- 极性区分：本品为单向 TVS，器件色环端为阴极，安装时必须区分正负极，禁止反接。
- 电压匹配：电路常态工作电压严禁超过 26.0 V，避免器件长期过载损坏。
- 焊接规范：回流焊峰值温度不得超过 260℃；温度高于 217℃区间时长≤30 秒，整体升温总时长不超过 8 分钟。
- PCB 布局：尽量贴近被保护接口布局，缩短走线，降低引线电感带来的额外电压尖峰。
- 功率降额：环境温度升高时，需按照功率降额曲线降低器件实际使用功率与工作电流。
- 型号选型：单向直流回路选用本款 P4SMFT26A；存在双向浪涌干扰时，选用同系列 P4SMFT26CA。
